| Nombre de pôles | 1,2,3,4 pôles (en option) | |||||||||||
| ACTUEL | CA 0.1-125A (1 pôle), 0.5-100A (2,3 et 4 pôles)
| |||||||||||
| MAXIMUM | 250 V CA, 277/480 V CA, 50/60 Hz, | |||||||||||
| BOBINE DE TENSION | 6 V CC, 12 V CC ; 120 V CA | |||||||||||
| INTERRUPTEUR AUXILIAIRE | SPDT;7A,250V AC,7A(Res),28V DC,4A(Ind)0.25A-28V DC,0.1A-125V AC | |||||||||||
| LA RESISTANCE D'ISOLEMENT | ≥100MΩ à 500V CC | |||||||||||
| RÉSISTANCE DIÉLECTRIQUE | 1500V, 50/60Hz entre les bornes pour eletrical 50/60Hz | |||||||||||
| RÉSISTANCE/ | La valeur entre la ligne et la borne de charge sous l'état ON | |||||||||||
| ENDURANCE | La durée de vie mécanique est de 10 000 cycles (6 fois le fonctionnement par minute) et la durée de vie électrique est de 6 000 cycles au courant et à la tension nominaux | |||||||||||
| SANS VOYAGE | Le disjoncteur se déclenchera à l'intérieur même si la poignée est maintenue de force en position ON en cas de surcharge | |||||||||||
| INDICATION DE VOYAGE | La poignée est en position OFF lorsqu'elle est surchargée. Pour le mi-parcours, la poignée est en position médiane lorsqu'elle est surchargée | |||||||||||
| Toutes les COURBES | Les données de courbe présentées représentent la réponse du disjoncteur à une température ambiante de 77 °F (25 °C) sans précharge.Les disjoncteurs sont montés en position murale standard.Sur les courants nominaux de 50 ampères et moins, la capacité de gestion de la tolérance d'impulsion d'appel minimale est de 12 fois le courant nominal sur les retards standard et de 25 fois le courant nominal sur les retards d'appel élevés.Ces valeurs sont basées sur une impulsion de 60 Hz 1/2 cycle, 8,33 ms.Les retards d'appel élevés doivent être destinés aux applications avec des courants de surtension initiaux élevés de courte durée, telles que les alimentations à découpage, les charges hautement capacitives et les charges de transformateur. | |||||||||||
| FONCTIONNEMENT À TEMPÉRATURE | -40℃ à +85℃ | |||||||||||
| COUPLE RECOMMANDÉ | Inserts de montage #6-32 ou M3 0,8-1,0 Nm ;Bornes à vis #8-32 ou M4 1,4-1,7 Nm ;Bornes à vis #10-32 ou M5 1,7-2,3 Nm ;Bornes à vis #1/4-20 ou M6 3,4-4,0 Nm | |||||||||||
| MAXIMUM DE PÔLES | 4 pôles | |||||||||||
| TYPE DE MONTAGE | Vis M3, vis 6-32 (facultatif) | |||||||||||
| BORNES | Goujon M5, goujon M6, poussoir, vis, double (QC), bornes à clip (facultatif) | |||||||||||
| ACTIONNEUR | longue poignée, bascule d'angle, bascule plate, bascule plate (avec serrure) (facultatif) | |||||||||||
| COULEUR DU BOÎTIER | noir | |||||||||||
| Quantité: | |
|---|---|

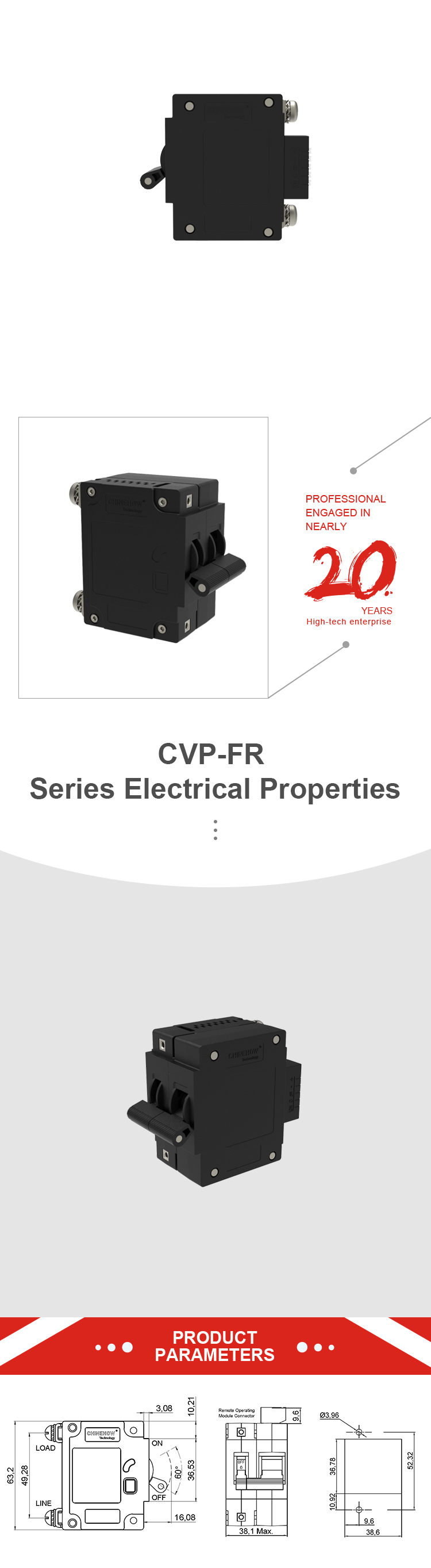

CVP-FR
