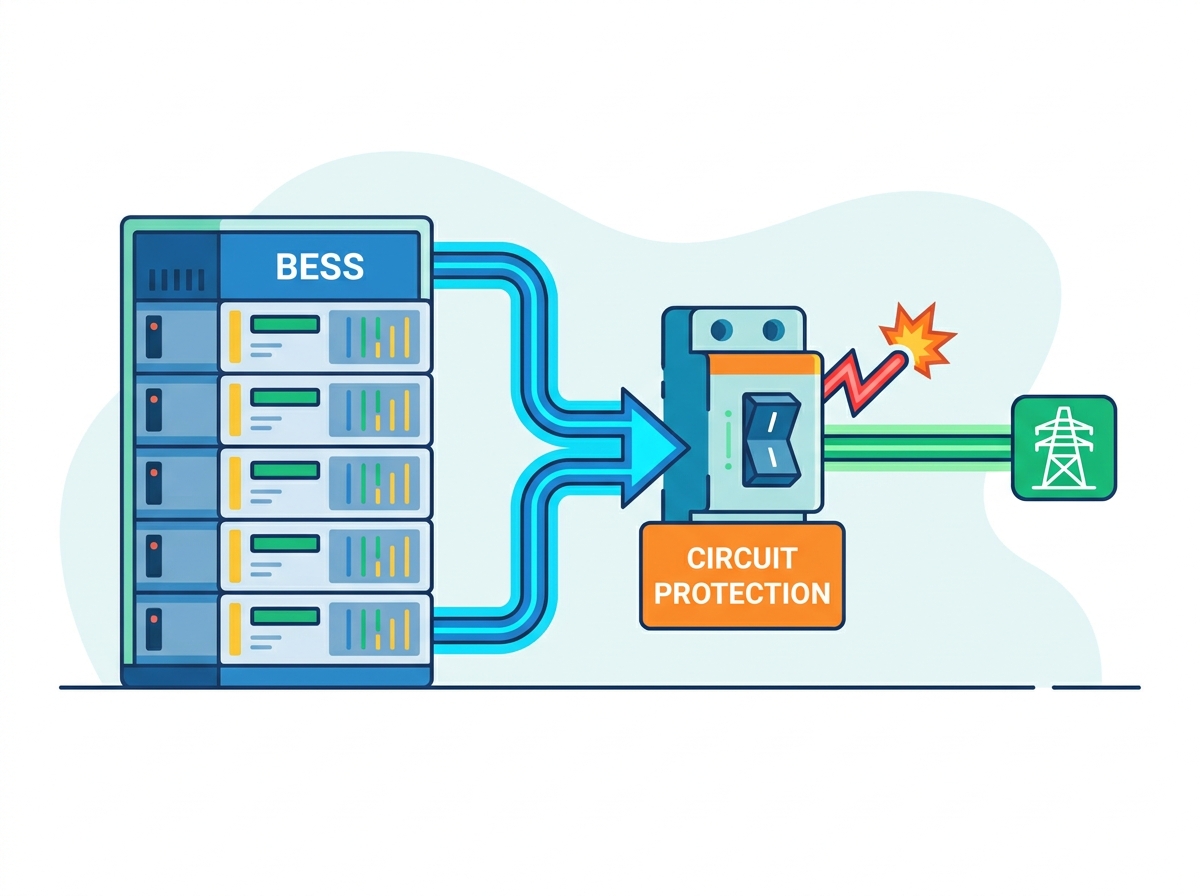

Les systèmes modernes de stockage d’énergie par batterie (BESS) intègrent une densité énergétique sans précédent dans des empreintes physiques très compactes. Cette escalade rapide de la densité énergétique entraîne une augmentation exponentielle correspondante des courants de défaut disponibles. Une protection inadéquate des circuits CC introduit des risques opérationnels et financiers catastrophiques pour tout projet énergétique. Nous parlons d’événements d’emballement thermique grave, d’incidents dangereux d’arc électrique, de temps d’arrêt prolongés du réseau et, en fin de compte, d’actifs totalement non assurables. Les stratégies de protection CA standard échouent complètement dans ces conditions extrêmes de défaut CC. Vous avez besoin d’une protection spécialisée du circuit de stockage d’énergie de la batterie pour gérer ces charges électriques uniques en toute sécurité. Ce guide complet fournit un cadre d'évaluation technique pour les ingénieurs, les intégrateurs de systèmes et les chefs de projet. Vous apprendrez à spécifier, évaluer et mettre en œuvre des architectures de protection robustes. Nous expliquerons exactement comment respecter des normes de sécurité strictes, garantir l'assurabilité des actifs à long terme et maintenir une efficacité maximale du système sans compromettre la sécurité du site.
La protection électrique dans les environnements de stockage d’énergie nécessite un changement fondamental dans la philosophie de l’ingénierie. Le comportement physique du courant continu dans des conditions de défaut présente des obstacles inédits dans les réseaux à courant alternatif traditionnels. Les ingénieurs de terrain apprennent rapidement que l"application d"une logique CA aux systèmes CC entraîne une panne catastrophique de l"équipement.
Le courant alternatif franchit naturellement le zéro volt 100 ou 120 fois par seconde en fonction de la fréquence de votre réseau. Ce passage à zéro naturel permet d’éteindre les arcs électriques de manière quasi automatique. L’alimentation CC fournit un flux de courant continu et inflexible. L"extinction d"un défaut DC nécessite de forcer le courant à zéro manuellement. Vous devez utiliser des chambres à arc magnétique spécialisées ou des éléments de fusion à grande vitesse pour couper le circuit en toute sécurité. Si vous appliquez des composants standard à un défaut de 1 500 V CC, l"arc se maintiendra simplement entre les contacts ouverts jusqu"à ce que l"équipement environnant fonde en scories.
Les batteries au lithium-ion stockent d’énormes quantités d’énergie potentielle avec une résistance interne extrêmement faible. Lors d"un court-circuit mort, ces parcs de batteries délivrent instantanément des courants de défaut massifs. Nous voyons souvent ces courants de défaut disponibles dépasser 100 kA en moins de cinq millisecondes. Les disjoncteurs commerciaux standard se fermeront simplement par soudure ou exploseront violemment sous cette contrainte mécanique et thermique soudaine. Les dispositifs de protection doivent posséder des valeurs de coupure exceptionnellement élevées pour survivre et éliminer ces événements. De plus, les jeux de barres physiques et le câblage doivent être renforcés pour résister aux immenses forces magnétiques générées lors de ces événements de court-circuit.
Les unités BESS alternent constamment entre le chargement à partir du réseau et le retour sur celui-ci. Les dispositifs de protection doivent gérer le flux de courant continu dans les deux sens de manière transparente. Ils doivent également interrompre les conditions de panne de manière bidirectionnelle sans aucune réduction des performances. De nombreux composants CC existants ont été conçus pour un flux unidirectionnel, comme les applications solaires photovoltaïques standard. Si vous installez un fusible solaire unidirectionnel dans un système de batterie bidirectionnel, il tombera probablement en panne prématurément ou ne parviendra pas à éliminer un défaut de courant inverse. Le stockage d"énergie nécessite une véritable capacité bidirectionnelle pour maintenir la sécurité pendant les cycles complexes de charge et de décharge.
Diverses applications de réseau introduisent diverses contraintes thermiques sur l’infrastructure électrique. Des cycles fréquents pour la stabilisation du réseau et l’écrêtage des pointes créent une dilatation et une contraction thermiques continues au sein des conducteurs. Ce cyclage thermique constant fatigue les bilames à l’intérieur des disjoncteurs et les éléments en argent à l’intérieur des fusibles. Les périodes de veille prolongées pour l’alimentation de secours introduisent des profils de fatigue totalement différents sur les composants de protection. Les ingénieurs doivent tenir compte de ces cycles de service dynamiques lors du dimensionnement des composants afin d"éviter une défaillance mécanique prématurée ou un déclenchement intempestif sur le terrain.
La vitesse est la mesure ultime du succès de tout système de sécurité du stockage d’énergie. Le système de protection doit éliminer instantanément les défauts électriques. Il doit agir beaucoup plus rapidement que le temps nécessaire au chauffage localisé des cellules pour déclencher un emballement thermique à l’échelle du système. Dès qu’une cellule lithium-ion dépasse environ 150°C, l’emballement thermique commence et se propage rapidement d’une cellule à l’autre. La protection des circuits à grande vitesse agit comme la principale barrière empêchant un défaut électrique de se transformer en incendie chimique incontrôlable. Chaque milliseconde compte lors de l’isolation d’un module en court-circuit.
La sélection du bon matériel constitue la base d’une installation de stockage d’énergie sûre. Chaque catégorie de composants joue un rôle distinct dans l’architecture globale de sécurité. Vous devez évaluer ces composants en fonction de leurs mesures de performances DC spécifiques, et non de leurs équivalents AC.
Les fusibles constituent la principale défense contre les courts-circuits. Ils offrent des temps de nettoyage ultra-rapides que les appareils mécaniques ne peuvent tout simplement pas égaler. Lors de l"évaluation des fusibles, vous devez comparer les fusibles semi-conducteurs aR (plage partielle) et gR (plage complète). Les fusibles à plage partielle offrent une excellente protection contre les courts-circuits mais nécessitent un dispositif séparé, comme un contacteur ou un disjoncteur, pour gérer les conditions de surcharge de faible niveau. Les fusibles à gamme complète gèrent à la fois les courts-circuits et les surcharges. Les systèmes modernes à l"échelle des services publics nécessitent des tensions nominales allant jusqu"à 1 500 V CC et un pouvoir de coupure exceptionnellement élevé. Vous devez également évaluer l"intégrale de fusion du fusible (I2t) pour vous assurer qu"il élimine le défaut avant que les composants en aval ne subissent des dommages.
Les disjoncteurs offrent une protection fiable contre les surcharges, des capacités de commutation manuelle et une réinitialisation immédiate. Les temps de dégagement mécanique sont naturellement plus lents que ceux des fusibles à grande vitesse. Cependant, la possibilité de réinitialiser un disjoncteur après une surcharge mineure permet d"économiser un temps de maintenance et des temps d"arrêt opérationnels importants. Vous devez spécifier des déclencheurs magnétiques spécifiques au courant continu pour répondre aux demandes uniques de suppression d"arc des systèmes de batterie. Ces disjoncteurs CC utilisent des aimants permanents dans leurs chambres de coupure pour souffler activement l"arc CC dans des plaques séparatrices, étirant et refroidissant l"arc jusqu"à ce qu"il s"éteigne. Ne réutilisez jamais les disjoncteurs CA pour des applications CC.
Ces composants garantissent une isolation électrique sûre pour le personnel de maintenance. Ils facilitent également le délestage automatisé dirigé par le système de contrôle de l’installation. Vous devez spécifier clairement si vous avez besoin de fonctionnalités avec ou sans interruption de charge. Les interrupteurs-sectionneurs peuvent interrompre en toute sécurité le flux de courant pendant le fonctionnement. Les interrupteurs sans coupure de charge ne doivent être ouverts que lorsque le circuit est complètement hors tension. Une intégration appropriée de ces contacteurs avec des boucles d"arrêt d"urgence (E-stop) n"est pas négociable pour la sécurité globale du site.
Les SPD atténuent les surtensions transitoires provenant de coups de foudre externes ou d"événements de commutation de réseau interne. Vous devez dimensionner et sélectionner correctement les SPD CC de type 1 ou de type 2 en fonction de leur emplacement dans le système. Placez des SPD de type 1 sur l"interface principale de l"onduleur pour gérer les surtensions externes massives. Installez des SPD de type 2 directement sur les racks de batteries pour gérer les pics de tension internes générés par la commutation des contacteurs. Ces appareils utilisent des varistances à oxyde métallique (MOV) pour dériver l"excès de tension en toute sécurité vers la terre.
| Caractéristique du composant | Fusibles CC à grande vitesse | Disjoncteurs CC (MCCB/ACB) |
|---|---|---|
| Fonction principale | Interruption ultra-rapide des courts-circuits | Protection contre les surcharges et commutation |
| Vitesse de compensation | Extrêmement rapide (1 à 5 millisecondes) | Modéré (20-50 millisecondes) |
| Réinitialisation | À usage unique (nécessite un remplacement physique) | Réutilisable (réinitialisation manuelle ou à distance) |
| Évaluation d"interruption | Très élevé (souvent > 100 kA à 250 kA) | Élevé (nécessite des spécifications minutieuses, généralement 50 kA-100 kA) |
| Méthode d"extinction d"arc | Le sable de silice éteint l"élément de fusion | Chambres de coupure et plaques séparatrices magnétiques |
S’appuyer sur un seul point de protection rend une installation vulnérable à une panne catastrophique. Les meilleures pratiques dictent une architecture à plusieurs niveaux. Cette approche isole les défauts au niveau le plus bas possible, préservant ainsi l"intégrité opérationnelle du système dans son ensemble. Vous devez concevoir le système de manière à ce qu’un défaut localisé ne mette pas hors ligne l’ensemble de la centrale électrique.
L"objectif principal ici est d"isoler les défauts internes d"une cellule ou d"un module avant qu"ils n"impactent l"ensemble du rack de batterie. Vous y parvenez en intégrant des fusibles à faible ampérage et à grande vitesse directement dans les modules de batterie. Cette approche hautement granulaire empêche les défaillances cellulaires localisées de se transformer en événements à l"échelle du rack. Il constitue la première ligne de défense contre les courts-circuits internes causés par des défauts de fabrication ou des dommages physiques aux cellules individuelles.
Vous devez protéger le bus CC principal d"un rack défaillant. Dans le même temps, le reste du système de stockage d’énergie sain doit continuer à fonctionner normalement. Implémentez des MCCB CC ou des sectionneurs à fusible au niveau du rack pour obtenir cette isolation. Assurer une coordination stricte avec les contacteurs BMS au niveau du rack. Le BMS doit gérer la commutation opérationnelle normale, tandis que le disjoncteur ou le fusible reste dédié exclusivement à l"interruption des pannes. En cas de panne d"un contrôleur de rack, la protection matérielle doit intervenir immédiatement.
Ce niveau supérieur protège le bus CC principal et le système de conversion de puissance (PCS). Il protège contre les pannes externes massives du réseau ou les pannes graves du système interne. Déployez des ACB robustes ou des fusibles carrés grand format à cette jonction critique. Les architectures de systèmes modernes de 1 500 V CC nécessitent ici des composants robustes et de grande capacité. Ces dispositifs doivent gérer simultanément la contribution combinée du courant de défaut de tous les racks de batteries connectés. Le dimensionnement de ces composants nécessite une étude détaillée des courts-circuits de l’ensemble de l’installation.
Les dommages physiques aux conducteurs entraînent souvent directement de graves défauts électriques. Vous devez garantir le routage sécurisé de toutes les lignes CC à courant élevé. Évaluez soigneusement les stratégies de câblage enterré ou à l’air libre en fonction des conditions du site. Des chemins de câbles appropriés, des rayons de courbure adéquats et une sélection de conduits robustes constituent la toute première couche physique de protection des circuits. Une mauvaise gestion des câbles entraîne inévitablement une dégradation de l’isolation et des défauts de terre qui en résultent. Vous devez respecter strictement les taux de remplissage des chemins de câbles pour éviter l"accumulation de chaleur dans les câbles CC regroupés.
Concevoir un système de protection robuste ne repose pas seulement sur les meilleures pratiques d’ingénierie. Il s’agit d’une exigence réglementaire stricte. Le non-respect des normes de sécurité établies rend un projet non conforme, dangereux et impossible à mettre en œuvre.
Ces normes dictent strictement les exigences de sécurité de l’ensemble du système de stockage d’énergie. UL 9540 couvre la sécurité globale du système intégré. La norme UL 9540A évalue spécifiquement les risques de sécurité incendie liés à la propagation incontrôlée de la chaleur à un niveau très granulaire. Les résultats des tests ont un impact direct sur la vitesse et la fiabilité requises de la protection de votre circuit. Ils dictent la séparation spatiale nécessaire entre les racks et les vitesses exactes d"élimination des défauts requises pour empêcher la propagation d"un incendie de cellule à cellule. Si vos dispositifs de protection sont trop lents, vous échouerez au test de propagation UL 9540A.
La National Fire Protection Association définit des règles strictes pour l’installation de systèmes de stockage d’énergie stationnaires. La NFPA 855 se concentre fortement sur les exigences en matière de dégagement spatial, d"isolation électrique et de déconnexion d"urgence. La conformité garantit que les premiers intervenants peuvent interagir en toute sécurité avec le système lors d"un incendie ou d"un événement électrique. Il impose un étiquetage clair, des points d"isolement accessibles pour tous les circuits CC et des quantités maximales autorisées (MAQ) spécifiques d"énergie stockée par zone d"incendie.
Les déploiements mondiaux nécessitent le strict respect des normes internationales. La norme CEI 62933 régit les systèmes de stockage d"énergie électrique dans le monde entier. Il se concentre fortement sur la sécurité globale du système, les paramètres d’intégration et les protocoles de tests environnementaux rigoureux. Les équipements spécifiés pour les projets internationaux doivent être munis des certifications CEI appropriées pour garantir la conformité mondiale et la sécurité opérationnelle. Vous ne pouvez pas simplement exporter un système répertorié UL vers l"Europe ou l"Asie sans vérifier la conformité CEI pour tous les composants de protection.
La conception d’une architecture de protection nécessite d’équilibrer des priorités concurrentes. Les concepteurs de systèmes doivent peser les performances, les contraintes physiques et les impacts opérationnels à long terme. Il n’existe pas de composant parfait ; vous devez sélectionner le bon outil pour l"application spécifique.
Les ingénieurs doivent équilibrer la nécessité d’une prévention ultra-rapide des événements thermiques et la disponibilité opérationnelle. La sélection de fusibles ultra-rapides évite efficacement l’emballement thermique. Cependant, les courants d"appel transitoires lors du démarrage du PCS peuvent provoquer des temps d"arrêt inutiles si la protection est trop sensible. Vous devez mener des études de coordination détaillées pour sélectionner une courbe de déclenchement qui ignore les transitoires inoffensifs tout en réagissant instantanément aux défauts réels. Un déplacement intempestif sur une installation de 100 MW entraîne une perte de revenus massive.
Les composants CC à ampérage élevé occupent un espace physique important dans des boîtiers étroits. Les composants plus grands dissipent bien mieux la chaleur que les composants compacts, prolongeant ainsi leur durée de vie opérationnelle. Malheureusement, ils consomment également une précieuse densité d’énergie volumétrique à l’intérieur du conteneur BESS. Les ingénieurs doivent optimiser la disposition physique pour garantir un refroidissement adéquat sans sacrifier trop de capacité de la batterie. Les systèmes de refroidissement par air forcé ou par liquide deviennent souvent nécessaires pour gérer la chaleur générée par les disjoncteurs et les fusibles à courant élevé.
Les fusibles offrent un coût d’achat initial nettement inférieur à celui des disjoncteurs mécaniques. Cependant, ils nécessitent une main d’œuvre de remplacement plus importante et entraînent un temps d’arrêt du système plus long après l’apparition d’un défaut. Les disjoncteurs CC nécessitent une dépense d’investissement initiale plus élevée. Ils compensent ce coût initial par une réinitialisation beaucoup plus facile et une main d"œuvre de maintenance à long terme réduite. Les installations avec des fréquences de pannes anticipées élevées, ou celles situées dans des zones éloignées avec de longs temps de réponse des techniciens, bénéficient souvent de l"approche du disjoncteur.
Investir dans des architectures de protection multicouches haut de gamme nécessite des dépenses en capital initiales plus élevées. Cet investissement est directement corrélé à des primes d’assurance spécialisées plus faibles sur la durée de vie de l’actif. Il réduit considérablement les risques de l"entreprise en empêchant la perte totale des actifs lors d"un incendie. Les assureurs examinent de près la qualité de la protection DC lorsqu’ils souscrivent des projets de stockage d’énergie à l’échelle des services publics. Un système mal protégé sera confronté à des primes exorbitantes ou se verra totalement refuser la couverture.
| Stratégie de conception | Dépenses d'investissement initiales | Atténuation des risques et impact de l'assurance |
|---|---|---|
| Protection à un niveau (fusibles uniquement sur l"onduleur) | Le plus bas | Risque élevé de perte totale du système. Difficile de s"assurer. |
| Double niveau (disjoncteurs de rack + fusibles d"onduleur) | Modéré | Profil de risque standard. Généralement acceptable pour les assureurs. |
| Multi-niveaux (fusibles de module + disjoncteurs de rack + ACB d"onduleur) | Le plus haut | Profil de risque le plus bas. Admissible aux tarifs d’assurance premium. |
Même les architectures les mieux conçues sont confrontées à des risques lors du déploiement et de l’exploitation quotidienne. L’identification précoce de ces risques permet d’élaborer des stratégies d’atténuation efficaces sur le terrain.
L'entretien des systèmes CC haute tension présente de graves risques pour le personnel de maintenance. Un arc électrique accidentel peut provoquer des blessures mortelles et détruire l’équipement en une fraction de seconde. Les arcs électriques CC sont particulièrement dangereux car ils ne s’éteignent pas automatiquement.
Atténuation : Spécifiez des conceptions à front mort et des mécanismes de rayonnage à distance pour éloigner le personnel des jeux de barres sous tension. Appliquez des procédures strictes de verrouillage/étiquetage (LOTO) pour tout le personnel de maintenance. Exiger l'utilisation d'équipements de protection individuelle (EPI) correctement évalués, y compris des combinaisons résistantes aux arcs et des écrans faciaux, à tout moment lors de l'ouverture des enceintes.
Les conteneurs BESS extérieurs sont confrontés à des fluctuations de température extrêmes, à une humidité élevée et à des vibrations constantes. Ces facteurs environnementaux affectent gravement l’étalonnage des dispositifs de protection et la fiabilité mécanique au fil du temps. La condensation peut provoquer un cheminement à travers l'isolation, entraînant des défauts à la terre.
Atténuation : Exiger des données complètes d'essais environnementaux de la part de tous les fabricants de composants. Mettez en œuvre un contrôle climatique approprié dans l'enceinte à l'aide de systèmes CVC dédiés pour maintenir des températures de fonctionnement stables pour les équipements électriques sensibles. Installez des radiateurs anti-condensation à l’intérieur des compartiments de disjoncteurs.
Les courbes de déclenchement BMS pilotées par logiciel peuvent facilement entrer en conflit avec les courbes de fusibles ou de disjoncteurs matériels. Cette inadéquation entraîne un comportement imprévisible du système lors d'une panne, où le matériel se déclenche avant que le logiciel ne puisse enregistrer l'événement, ou vice versa. Cela crée un cauchemar de diagnostic pour les techniciens de terrain.
Atténuation : exiger des études rigoureuses de coordination de la courbe temps-courant (TCC) pendant la phase d'ingénierie initiale. Assurez-vous que le BMS gère les surcharges mineures et les avertissements thermiques, tandis que le matériel sert de protection définitive en cas de courts-circuits graves.
Les systèmes dépendant de logiciels restent très vulnérables au piratage ou à la falsification physique. Un BMS compromis peut recevoir l'ordre d'ignorer les données de panne critiques, ce qui entraîne un incendie catastrophique. Des acteurs malveillants peuvent forcer la fermeture des contacteurs en cas de panne.
Atténuation : mettez en œuvre une sécurité périmétrique physique robuste et des pare-feu réseau stricts. Positionnez la protection des circuits matériels comme la sécurité ultime et incassable contre les remplacements malveillants du BMS. Un fusible physique sautera toujours lors d'un court-circuit, quelle que soit la dictée du logiciel. Vous ne pouvez pas pirater une pièce d’argent en fusion.
Vous ne pouvez pas vous permettre de lésiner sur la protection des circuits de stockage d’énergie des batteries. La responsabilité financière d"un incendie, d"une panne catastrophique ou d"un actif non assurable dépasse de loin la prime des composants de protection de haut niveau. Une architecture de protection à plusieurs niveaux et méticuleusement coordonnée est le seul moyen de garantir la viabilité à long terme d’un actif de stockage d’énergie. S"appuyer sur des sécurités matérielles passives garantit que votre système reste protégé même en cas d"échec des contrôles logiciels.
Sélectionnez vos fournisseurs de composants en vous basant strictement sur des tests tiers vérifiés par UL ou IEC. Exigez des données complètes sur la courbe temps-courant pour chaque appareil. Donnez la priorité aux fabricants possédant une expertise spécifique et éprouvée dans les applications 1 500 V CC haute capacité. Évitez les composants génériques dépourvus de certifications rigoureuses en matière de stockage d’énergie.
Prenez les mesures suivantes pour sécuriser vos actifs de stockage d’énergie :
R : Le courant alternatif dépasse naturellement le zéro volt, ce qui permet d"éteindre automatiquement les arcs électriques. L’alimentation CC fournit un courant continu sans passage par zéro. Par conséquent, la protection des circuits CC nécessite des mécanismes d"extinction d"arc spécialisés, tels que des chambres de coupure d"arc magnétique ou des éléments de fusion à grande vitesse, pour couper le circuit en toute sécurité et empêcher la fusion de l"équipement.
R : Le dimensionnement d"un fusible BESS nécessite le calcul du courant de charge continu et du courant de défaut maximum disponible du groupe de batteries. Vous devez également appliquer des facteurs de déclassement de température ambiante en fonction de l"environnement du boîtier. Enfin, sélectionnez un fusible avec un temps de déclenchement suffisamment rapide pour éviter l"emballement thermique des cellules.
R : Les disjoncteurs CA standard s"appuient sur le passage à zéro naturel du courant CA pour éteindre les arcs. S’il est appliqué à un défaut CC haute tension, un disjoncteur CA ne parviendra pas à éliminer l’arc CC continu. Cela entraîne une fusion rapide des composants, une défaillance catastrophique du système et de graves risques d"incendie.
R : Le BMS assure une surveillance active, basée sur un logiciel, de la tension, de la température et du courant des cellules. Il contrôle les contacteurs pour une commutation opérationnelle normale. Les fusibles et les disjoncteurs offrent une protection matérielle passive et impossible à pirater. Ils agissent comme une sécurité ultime si le logiciel BMS tombe en panne ou est compromis par des menaces externes.
R : UL 9540A évalue les risques de sécurité incendie liés à la propagation par emballement thermique. Les résultats des tests dictent la séparation spatiale requise entre les racks de batteries. Ils déterminent également les vitesses exactes de résolution des défauts que votre protection de circuit doit atteindre pour empêcher la propagation thermique d"une cellule à l"autre dans l"ensemble de l"installation.
R : Effectuez des inspections visuelles de tous les boîtiers et connexions deux fois par an. Effectuez des analyses d"imagerie thermique chaque année pour identifier les points chauds anormaux sous une charge importante. Exercez mécaniquement tous les disjoncteurs et sectionneurs au moins une fois par an pour garantir que les mécanismes internes restent exempts de corrosion et fonctionnent correctement.
