Une protection électrique inappropriée dans les installations solaires entraîne directement des pannes catastrophiques du système, des défauts d"arc soutenus et de graves incendies électriques. Les installateurs sont souvent confrontés à une confusion technique lorsqu’ils doivent comprendre les différences entre les exigences de charge CC et CA. Ils ont du mal à spécifier les composants appropriés pour les valeurs nominales haute tension telles que 600 V, 1 000 V ou 1 500 V. Le sous-dimensionnement des composants ou la mauvaise utilisation des disjoncteurs résidentiels standards dans les environnements solaires à haute tension crée d"énormes risques pour la sécurité qui menacent à la fois les biens et la vie.

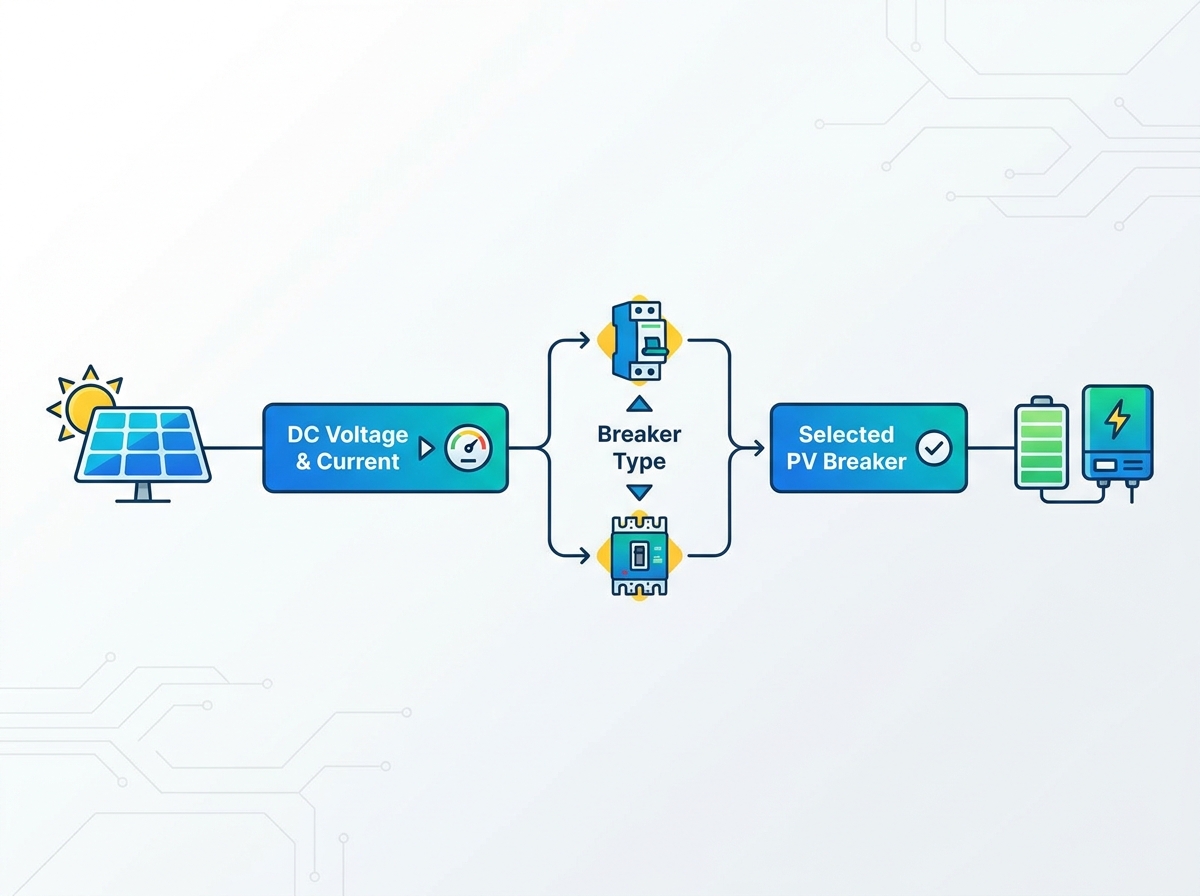

Vous avez besoin d’un cadre systématique basé sur l’ingénierie pour évaluer, dimensionner et sélectionner les dispositifs de protection appropriés. Ce guide propose une méthodologie claire pour choisir un disjoncteur solaire photovoltaïque . Vous apprendrez comment garantir la conformité au Code national de l'électricité (NEC) ou à la Commission électrotechnique internationale (CEI) pour l'ensemble de votre projet. Nous couvrons des règles de dimensionnement précises, le placement stratégique des composants et des tactiques d'atténuation des risques pour maximiser la longévité du système et la sécurité opérationnelle.
La fonction première de tout dispositif de protection est d’interrompre les flux de courant anormaux avant qu’ils ne causent des dommages irréversibles. Les défauts à la terre, les courts-circuits ou les pannes de composants internes poussent un courant excessif dans votre infrastructure de câblage. Lorsqu'un fil est pincé contre un rail de montage solaire pointu, le court-circuit qui en résulte peut faire fondre instantanément l'isolation. Un disjoncteur solaire photovoltaïque correctement spécifié détecte ces anomalies thermiques et magnétiques en quelques millisecondes. Il coupe le circuit avant que l'isolation du fil THWN-2 ou PV ne se dégrade. Cette réponse rapide empêche la destruction de l'équipement et élimine les sources potentielles d'inflammation au sein du générateur ou de la salle électrique.
Les techniciens de terrain savent que les événements de surintensité ne sont pas que théoriques. Une feuille arrière de panneau solaire endommagée ou un connecteur MC4 gorgé d"eau peut facilement créer un chemin vers la terre. Sans disjoncteur fiable, le courant de défaut continuera à circuler aussi longtemps que le soleil brillera, transformant le conduit métallique en élément chauffant. Le disjoncteur agit comme la sécurité ultime, isolant la zone défaillante tout en gardant le reste du site opérationnel.
Vous devez isoler en toute sécurité le générateur photovoltaïque, l"onduleur ou le parc de batteries lors de la maintenance de routine. Les sectionneurs de charge permettent aux techniciens de mettre hors tension des zones spécifiques du système en toute sécurité sous charge. Cette fonctionnalité permet des procédures strictes de verrouillage/étiquetage (LOTO) requises par les réglementations de sécurité au travail comme l"OSHA. Lorsqu"un technicien ouvre le disjoncteur, il applique un cadenas physique via le mécanisme de la poignée. Cela garantit que le circuit reste mort pendant qu"ils fonctionnent sur des jeux de barres exposés ou des bornes de l"onduleur.
Les intervenants d’urgence s’appuient également fortement sur ces points de déconnexion visibles. Les pompiers ont besoin de mécanismes fiables pour sécuriser rapidement un site en cas d"incendies de structures ou de pannes généralisées du réseau. Un disjoncteur clairement étiqueté constitue un moyen rapide et intuitif de couper les lignes CC haute tension avant que les équipes d"urgence ne commencent à percer une structure de toit.
Le respect des normes réglementaires établit votre base de référence pour la réussite du projet. Les composants doivent être munis des certifications appropriées pour passer les inspections des autorités locales compétentes (AHJ) et se connecter au réseau électrique public. Recherchez les listes UL 489B pour les disjoncteurs spécifiques au photovoltaïque dans les installations nord-américaines. Cette norme UL spécifique teste les disjoncteurs sous des cycles de charge CC extrêmes pour garantir qu"ils peuvent gérer les contraintes uniques de la production solaire. Les projets internationaux nécessitent généralement une stricte conformité à la norme CEI 60947-2.
L’utilisation d’équipement certifié maintient la validité de votre assurance. Cela limite également considérablement votre responsabilité si un défaut électrique imprévu survient sur place. Les inspecteurs signaleront immédiatement et feront échouer toute installation utilisant des composants non répertoriés, obligeant à des retouches coûteuses et retardant la mise en service du projet.
L"interruption du courant continu est intrinsèquement plus difficile que l"interruption du courant alternatif. Le courant alternatif franchit le zéro volt des dizaines de fois par seconde. Ce passage à zéro naturel permet d’éteindre automatiquement les arcs électriques car la tension chute à zéro, interrompant momentanément le flux d’énergie. Le courant continu fournit un flux d’énergie continu et inflexible. Lorsque des contacts métalliques se séparent dans un circuit CC sous charge, le potentiel électrique ionise l"air ambiant.
Cette ionisation crée un arc de plasma surchauffé qui se maintient à travers l'espace physique. La température de cet arc peut dépasser 10 000 degrés Fahrenheit, faisant fondre facilement les boîtiers en plastique standard et les contacts en cuivre. Un disjoncteur solaire photovoltaïque dédié utilise des éruptions magnétiques internes et des chambres de coupure d'arc spécialisées. Les aimants permanents éloignent l’arc plasma des contacts et le dirigent vers une série de plaques séparatrices métalliques. Ces plaques s'étirent, refroidissent et éteignent activement l'arc continu en une fraction de seconde.
L"échelle du système dicte le facteur de forme de votre disjoncteur requis. Les disjoncteurs miniatures (MCB) gèrent efficacement les charges à faible ampérage. Les installateurs les utilisent généralement pour la protection des chaînes résidentielles, avec un maximum d"environ 63 A. Ils se montent facilement sur des rails DIN standard de 35 mm à l"intérieur de boîtiers de combinaison compacts. Les disjoncteurs à boîtier moulé (MCCB) gèrent les réseaux commerciaux à courant élevé. Vous utiliserez également des MCCB pour des parcs de batteries massifs où les courants de défaut dépassent 1 000 A. Les MCCB offrent des boîtiers physiques robustes, des bornes à cosses robustes et des capacités d"interruption beaucoup plus élevées nécessaires à l"élimination des défauts à l"échelle du service public.
| Caractéristique | Disjoncteur miniature (MCB) | Disjoncteur à boîtier moulé (MCCB) |
|---|---|---|
| Plage d"ampérage | 1A jusqu"à 63A (rarement 125A) | 100A jusqu"à 2500A+ |
| Tension typique | Jusqu"à 1 000 V CC | Jusqu"à 1 500 V CC |
| Application solaire primaire | Protection individuelle des chaînes, petits contrôleurs de charge | Déconnexions du réseau principal, grands parcs de batteries, combineurs commerciaux |
| Capacité d"interruption (AIC) | Inférieur (généralement 6kA à 10kA) | Très élevé (souvent 25kA à 100kA+) |
| Empreinte physique | Montage sur rail DIN compact et standard | Grand, lourd, nécessite un montage sur plaque arrière dédié |
Les disjoncteurs CA appartiennent strictement au côté post-onduleur de votre système solaire. Ils gèrent le courant alternatif converti circulant vers votre panneau électrique principal ou votre panneau secondaire AC. Ne les installez jamais du côté CC de l’onduleur. Ils relient la production solaire à l"infrastructure électrique existante du site. Ces disjoncteurs doivent se synchroniser avec les tensions du réseau et gérer la dynamique de rétroaction spécifique des onduleurs connectés au réseau.
Lors de l"installation d"un disjoncteur de retour CA, vous devez respecter la norme NEC 705.12, communément appelée règle des 120 %. Cette règle garantit que l"alimentation combinée du réseau électrique et de l"onduleur solaire ne dépasse pas la valeur thermique du jeu de barres du panneau principal. Le disjoncteur CA doit être positionné à l’extrémité opposée du jeu de barres du disjoncteur principal du service public pour répartir la charge thermique en toute sécurité.
Les disjoncteurs polarisés nécessitent que le courant circule dans une direction spécifique. Les éruptions magnétiques internes sont orientées pour pousser l"arc dans les goulottes en fonction de ce chemin d"écoulement exact. Les installateurs doivent les câbler exactement selon les marquages de ligne et de charge imprimés sur le boîtier. Si vous câblez un disjoncteur polarisé à l"envers, les aimants repousseront l"arc plasma loin des chambres de coupure et dans le boîtier en plastique, provoquant l"explosion du disjoncteur lors d"un défaut.
Les disjoncteurs non polarisés gèrent le flux de courant bidirectionnel en toute sécurité. Vous devez utiliser des versions non polarisées pour les circuits de charge et de décharge de la batterie. Le courant inverse la direction lorsque les batteries passent de l"absorption de la charge du panneau solaire à l"alimentation des charges du site. Les disjoncteurs non polarisés utilisent une géométrie interne plus complexe pour éteindre les arcs, quelle que soit la direction dans laquelle le courant circule.
Le dimensionnement commence directement par la fiche technique du fabricant de panneaux solaires. Localisez la valeur du courant de court-circuit (Isc) pour vos modules spécifiques. Vous devez appliquer un multiplicateur standard de 1,25 pour tenir compte des charges continues, car les panneaux solaires fonctionnent pendant plus de trois heures à la fois. La conformité NEC nécessite un deuxième multiplicateur de 1,25 pour gérer les effets de bordure de nuage et l"irradiation solaire extrême. Cela crée un multiplicateur combiné de 1,56 (1,25 × 1,25).
Multipliez l'Icc total de votre chaîne par 1,56 pour déterminer le courant nominal minimum absolu de votre disjoncteur solaire photovoltaïque . Par exemple, si votre panneau a un Isc de 13,1A, le calcul est 13,1A × 1,56 = 20,43A. Vous ne pouvez pas utiliser un disjoncteur de 20 A car il tombe en dessous de la valeur calculée. Vous devez arrondir à la taille standard suivante disponible dans le commerce, qui est un disjoncteur de 25 A. Cela garantit que le disjoncteur ne subira pas de déclenchement intempestif pendant les heures de pointe d'ensoleillement.
Un dimensionnement approprié de la tension empêche les arcs électriques à travers les contacts ouverts. Calculez la tension en circuit ouvert (Voc) de la chaîne à l"aide de la fiche technique du panneau. Vous devez ajuster cette valeur pour la température ambiante la plus basse attendue sur votre site d"installation spécifique. Les températures froides poussent les tensions des panneaux solaires nettement au-dessus des conditions de test standard. Utilisez les données historiques de température minimale extrême ASHRAE pour votre code postal afin de trouver le multiplicateur de coefficient de température correct.
Si vous disposez de 10 panneaux en série, chacun avec un Voc de 45 V, votre tension de base est de 450 V. Cependant, par un matin glacial d’hiver, cette tension peut atteindre 510 V. Mappez vos COV ajustés en fonction de la température aux valeurs nominales des disjoncteurs standard. Les valeurs nominales CC courantes incluent 500 V, 600 V, 1 000 V et 1 500 V. Dans ce scénario, un disjoncteur de 500 V est inadéquat et dangereux. Vous devez sélectionner un disjoncteur de 600 V CC pour gérer en toute sécurité les pics de tension par temps froid.
Différents composants du système présentent des comportements de courant uniques lors du démarrage et du fonctionnement. Les courbes de déclenchement dictent exactement la rapidité avec laquelle un disjoncteur répond aux surintensités. La sélection de la mauvaise courbe garantit des maux de tête opérationnels et des réinitialisations manuelles constantes.
| Type de courbe de déclenchement | Seuil de déclenchement (multiple du courant nominal) | Meilleure application solaire |
|---|---|---|
| Courbe B | 3x à 5x | Charges hautement résistives, longs parcours de câbles avec de faibles niveaux de défauts de court-circuit. |
| Courbe C | 5x à 10x | Protection standard des chaînes photovoltaïques, charges générales de l"onduleur, choix solaire le plus courant. |
| Courbe D | 10x à 20x | Charges de moteur lourdes, pompes de puits, gros onduleurs de batterie avec appel massif de transformateur. |
Adaptez la courbe de déclenchement aux caractéristiques d"appel spécifiques de vos onduleurs et de vos parcs de batteries. Un grand onduleur hors réseau alimentant une pompe de puits nécessite un disjoncteur à courbe D pour gérer la surtension momentanée sans se déclencher. L"utilisation d"un disjoncteur courbe B dans ce même scénario entraînera un déclenchement intempestif immédiat à chaque démarrage de la pompe.
Cette zone nécessite des disjoncteurs CC haute tension agissant comme des combineurs de chaînes ou des déconnecteurs photovoltaïques principaux. Ces disjoncteurs isolent la production solaire brute et fluctuante du reste du système. Vous devez coupler le disjoncteur solaire photovoltaïque avec des dispositifs de protection contre les surtensions (SPD) dans cette zone spécifique. Les SPD dérivent les surtensions transitoires en toute sécurité vers le système d'électrodes de mise à la terre.
Ce couplage stratégique empêche la foudre ou les surtensions soudaines du réseau de détruire les composants électroniques sensibles et coûteux de l"onduleur. Lors du câblage du boîtier de mixage, assurez-vous que les disjoncteurs sont suffisamment espacés pour permettre la dissipation de la chaleur. Le regroupement trop serré de disjoncteurs sans ventilation abaisse leur seuil de déclenchement thermique effectif.
La protection de la batterie nécessite des composants à ampérage élevé et à basse tension. Les batteries au lithium fer phosphate (LiFePO4) et au plomb possèdent un potentiel de court-circuit énorme en raison de leur résistance interne extrêmement faible. Un court-circuit aux bornes de la batterie libère instantanément des milliers d’ampères. Vous devez sélectionner des disjoncteurs avec une capacité de coupure en ampères (AIC) extrêmement élevée.
Les MCB standard se souderont ou exploseront dans ces conditions extrêmes. Utilisez des disjoncteurs robustes ou des disjoncteurs de batterie spécialisés à interruption élevée pour éliminer en toute sécurité ces défauts catastrophiques. De nombreux installateurs utilisent ici une approche hybride, en installant un fusible de classe T pour une protection ultime contre les courts-circuits, câblé en série avec un MCCB robuste qui sert de déconnexion manuelle et de protection contre les surcharges.
Le disjoncteur de retour CA connecte l"onduleur directement au câblage des locaux. Dimensionnez ce disjoncteur en fonction du courant de sortie CA continu maximum de l"onduleur. Appliquez le multiplicateur de charge continue standard de 125 % à cette valeur de sortie. Si votre onduleur produit un maximum de 32 A CA, vous multipliez 32 A par 1,25 pour obtenir 40 A. Vous installerez un disjoncteur AC 40A dans le panneau principal.
Assurez-vous que ce disjoncteur est aligné avec les limites nominales du jeu de barres du panneau principal. Si le panneau principal est équipé d"un jeu de barres de 200 A et d"un disjoncteur principal de 200 A, la règle des 120 % autorise un maximum de 40 A de rétroalimentation solaire (200 A × 1,2 = 240 A ; 240 A - 200 A = 40 A). Si votre système solaire nécessite un disjoncteur de 60 A, vous devez soit déclasser le disjoncteur principal, soit effectuer une prise côté ligne devant le panneau principal.
Les fusibles CC en ligne offrent un investissement initial inférieur à celui des disjoncteurs mécaniques. Cependant, un disjoncteur solaire photovoltaïque offre une commodité opérationnelle supérieure, une réinitialisation instantanée et une indication visuelle claire du déclenchement. La recherche et le remplacement de fusibles grillés dans un vaste réseau commercial entraînent des temps d'arrêt importants et des frustrations en matière de maintenance. Chaque déplacement d'un camion pour remplacer un fusible de 5 $ coûte au fournisseur d'exploitation et de maintenance (O&M) des centaines de dollars en main d'œuvre et en temps de déplacement.
Les installateurs utilisent souvent une stratégie de conception hybride pour équilibrer ces facteurs. Ils utilisent des fusibles pour la protection individuelle des chaînes dans un boîtier de combinaison. Ils les associent ensuite à un disjoncteur robuste agissant comme débranchement principal du réseau. Cela optimise à la fois la sécurité et l"efficacité de la maintenance, permettant aux gestionnaires de site de réinitialiser facilement le disjoncteur principal tout en gardant les chaînes individuelles protégées par des fusibles bon marché à interruption élevée.
La spécification de fabricants de niveau 1 génère un retour sur investissement supérieur à long terme. Les disjoncteurs haut de gamme utilisent des contacts en alliage d"argent de haute qualité et des liaisons mécaniques robustes. Ces matériaux résistent au micro-soudage et à la dégradation sur des milliers de cycles opérationnels. Les alternatives de qualité inférieure échouent souvent sous le stress thermique continu du cycle solaire quotidien.
Les composants non certifiés comportent des charges opérationnelles cachées. Les pannes prématurées, les déclenchements intempestifs et les échecs des inspections électriques détruisent les délais du projet. Investir dans des équipements éprouvés et certifiés garantit une élimination fiable des pannes lorsque vous en avez le plus besoin. Les quelques dollars économisés sur un disjoncteur d"importation générique s"évaporeront rapidement lorsque l"inspecteur AHJ échouera dans l"ensemble de l"installation faute d"une marque d"homologation UL 489B valide.
Les disjoncteurs installés dans des environnements chauds sont confrontés à de graves problèmes thermiques. Les boîtiers de combinaison extérieurs ou les greniers chauds poussent les températures ambiantes bien au-dessus des conditions standard de test en laboratoire. Cet excès de chaleur provoque le déclenchement des disjoncteurs magnéto-thermiques bien en dessous de leur courant nominal réel. Un disjoncteur de 20 A placé dans un boîtier à 50 °C (122 °F) peut se déclencher à seulement 16 A.
Vous devez appliquer les tableaux de déclassement de température du fabricant pendant la phase de dimensionnement. Si le tableau indique un facteur de déclassement de 0,8 à des températures élevées, vous devez diviser votre ampérage requis par 0,8 pour trouver la taille correcte du disjoncteur. Utilisez des boîtiers IP65 ou NEMA 4X dotés d"une ventilation adéquate, d"aérations ou d"un ombrage physique pour gérer efficacement l"accumulation de chaleur interne.
Les fils se dilatent et se contractent à mesure qu’ils chauffent et refroidissent pendant les cycles solaires quotidiens. Ce cycle thermique desserre les connexions mécaniques au fil du temps. Les bornes desserrées augmentent la résistance électrique, générant de la chaleur localisée. Cela crée une boucle de rétroaction dangereuse appelée emballement thermique. Le terminal finit par fondre, provoquant un grave incendie à l"intérieur de l"enceinte.
Obligez l’utilisation de tournevis dynamométriques calibrés sur chaque installation. Suivez les spécifications de couple exactes du fabricant imprimées sur l"appareil, généralement mesurées en pouces-livres (en-livres). Ne vous fiez jamais à la « sensation » d"un tournevis standard. Planifiez des inspections annuelles par imagerie thermique à l"aide d"une caméra infrarouge pour détecter les points chauds sur les bornes des disjoncteurs avant qu"ils ne dégénèrent en incendies.
Le marché secondaire contient de faux disjoncteurs CC qui sont en réalité des disjoncteurs CA bon marché avec des étiquettes réimprimées. Leur installation conduit à un incendie catastrophique lors d"un défaut car ils ne peuvent pas éteindre un arc DC. Ils ne disposent pas des éruptions magnétiques et des chambres de coupure nécessaires et s"appuient entièrement sur des autocollants frauduleux pour passer l"inspection visuelle.
Achetez vos composants exclusivement auprès de distributeurs électriques industriels agréés. Évitez d"acheter des dispositifs de sécurité critiques sur des marchés en ligne non vérifiés. Vérifiez toujours les numéros de liste UL ou CEI dans les bases de données de tests officielles avant d"autoriser l"installation sur votre site. Si le prix d’un disjoncteur CC haute tension semble trop beau pour être vrai, il s’agit probablement d’une contrefaçon dangereuse.
Un disjoncteur solaire photovoltaïque sert de dispositif essentiel de sécurité des personnes et de protection des actifs. La précision du dimensionnement et des spécifications reste non négociable pour la survie du système. Pour garantir une installation sûre, fiable et conforme au code, suivez ces étapes immédiates :
R : Absolument pas. Les disjoncteurs CA ne disposent pas des chambres de coupure et des éruptions magnétiques nécessaires pour éteindre un arc CC. L"utilisation d"un disjoncteur CA sur un circuit solaire CC entraîne un arc soutenu, une destruction rapide de l"équipement et un risque d"incendie grave.
R : Multipliez le courant de court-circuit total (Isc) du panneau solaire par 1,25 pour tenir compte de la charge continue. Pour la conformité NEC, multipliez par 1,25 supplémentaire, ce qui donne un multiplicateur total de 1,56 de l"Isc. Arrondissez toujours à la taille de disjoncteur standard suivante disponible.
R : Un sectionneur permet une déconnexion manuelle pour la maintenance mais n"offre aucune protection automatique contre les surintensités ou les courts-circuits. Un disjoncteur fournit à la fois des mécanismes d"isolation manuelle et de déclenchement automatique pour éliminer les défauts électriques avant qu"ils ne causent des dommages.
R : Les disjoncteurs CC polarisés utilisent des aimants internes optimisés pour que le courant circule dans une direction spécifique afin de pousser l"arc électrique dans les chambres de coupure. S"ils sont câblés à l"envers, les aimants éloignent l"arc des goulottes, détruisant le disjoncteur en cas de défaut.
R : La capacité de coupure en ampères (AIC) indique le courant de défaut maximum que le disjoncteur peut éliminer en toute sécurité sans soudure ni explosion. Des valeurs AIC élevées sont particulièrement critiques à proximité de grands parcs de batteries, qui peuvent décharger des milliers d"ampères lors d"un court-circuit.
R : Les disjoncteurs utilisent des mécanismes thermiques qui réagissent à la chaleur. Des températures ambiantes élevées à l’intérieur des enceintes extérieures peuvent provoquer le déclenchement du disjoncteur en dessous de son courant nominal. Vous devez utiliser les tableaux de déclassement du fabricant pour surdimensionner le disjoncteur de manière appropriée pour les environnements chauds.
