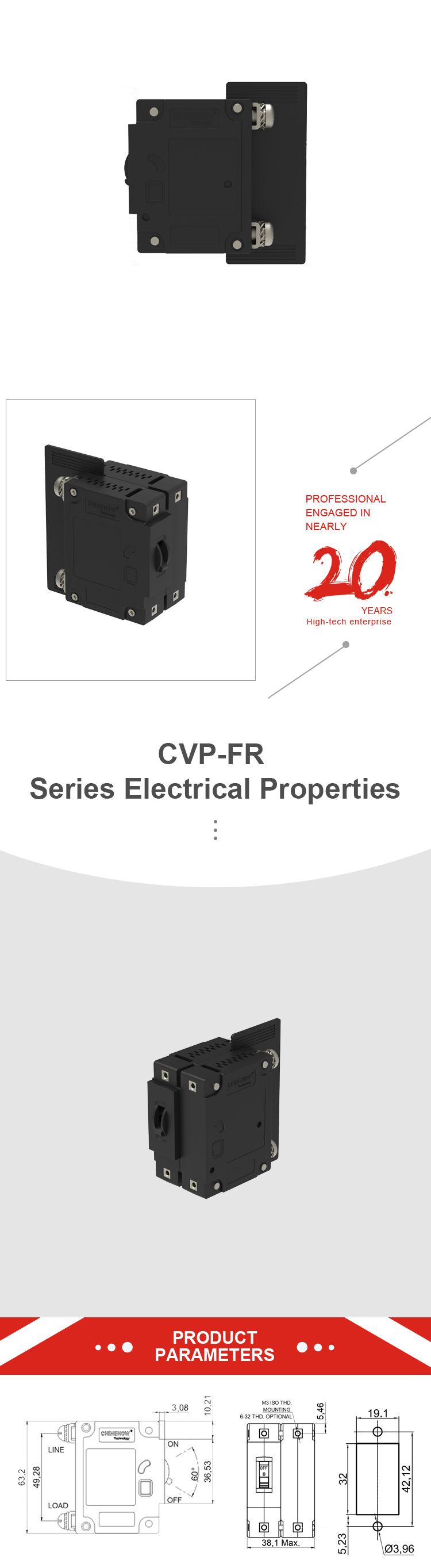

Actionneur à poignée courte pour disjoncteur magnétique hydraulique CVP-FR avec vis M5 2P avec barrières de borne

Nombre de pôles 1,2,3,4 pôles (en option)
ACTUEL
NOTATIONS

CA 0.1-125A (1 pôle), 0.5-100A (2,3 et 4 pôles)
CC 0.1-100A (1,2,3 et 4 pôles),175A,250A



MAXIMUM
TENSION

250 V CA, 277/480 V CA, 50/60 Hz,
240 V CA, 50/60 Hz (UL489); 80 V CC

BOBINE DE TENSION 6 V CC, 12 V CC ; 120 V CA
INTERRUPTEUR AUXILIAIRE
NOTATION

SPDT;7A,250V AC,7A(Res),28V DC,4A(Ind)0.25A-28V DC,0.1A-125V AC
RÉSISTANCE D'ISOLEMENT ≥100MΩ à 500V DC
RIGIDITE DIELECTRIQUE 1500V,50/60Hz entre bornes pour electrique 50/60Hz
RÉSISTANCE/
IMPÉDANCE

La valeur entre la ligne et la borne de charge sous l'état ON
ENDURANCE La durée de vie mécanique est de 10 000 cycles (6 fois le fonctionnement par minute) et la durée de vie électrique est de 6 000 cycles au courant et à la tension nominaux
TRIP-FREE Le disjoncteur se déclenchera à l'intérieur même si la poignée est maintenue de force en position ON en cas de surcharge
TRIP INDICETION La poignée est en position OFF lorsqu'elle est surchargée. Pour le mi-parcours, la poignée est en position médiane lorsqu'elle est surchargée
Toutes les courbes de courbes présentées représentent la réponse du disjoncteur à une température ambiante de 77 °F (25 °C) sans précharge.Les disjoncteurs sont montés en position murale standard.Sur les courants nominaux de 50 ampères et moins, la capacité de gestion de la tolérance d'impulsion d'appel minimale est de 12 fois le courant nominal sur les retards standard et de 25 fois le courant nominal sur les retards d'appel élevés.Ces valeurs sont basées sur une impulsion de 60 Hz 1/2 cycle, 8,33 ms.Les retards d'appel élevés doivent être destinés aux applications avec des courants de surtension initiaux élevés de courte durée, telles que les alimentations à découpage, les charges hautement capacitives et les charges de transformateur.
FONCTIONNEMENT À TEMPÉRATURE -40℃ à +85℃
COUPLE RECOMMANDÉ Inserts de montage #6-32 ou M3 0,8-1,0 Nm ;Bornes à vis #8-32 ou M4 1,4-1,7 Nm ;Bornes à vis #10-32 ou M5 1,7-2,3 Nm ;Bornes à vis #1/4-20 ou M6 3,4-4,0 Nm
MAXIMUM DE PÔLES 4 Pôles
TYPE DE MONTAGE Vis M3, vis 6-32 (en option)
BORNES Goujon M5, goujon M6, enfichable, à vis, double (QC), bornes à clip (en option)
ACTIONNEUR longue poignée, bascule d'angle, bascule plate, bascule plate (avec serrure) (en option)
COULEUR DU BOÎTIER noir
NORME EN60934, UL1077, GB17701, UL489A
