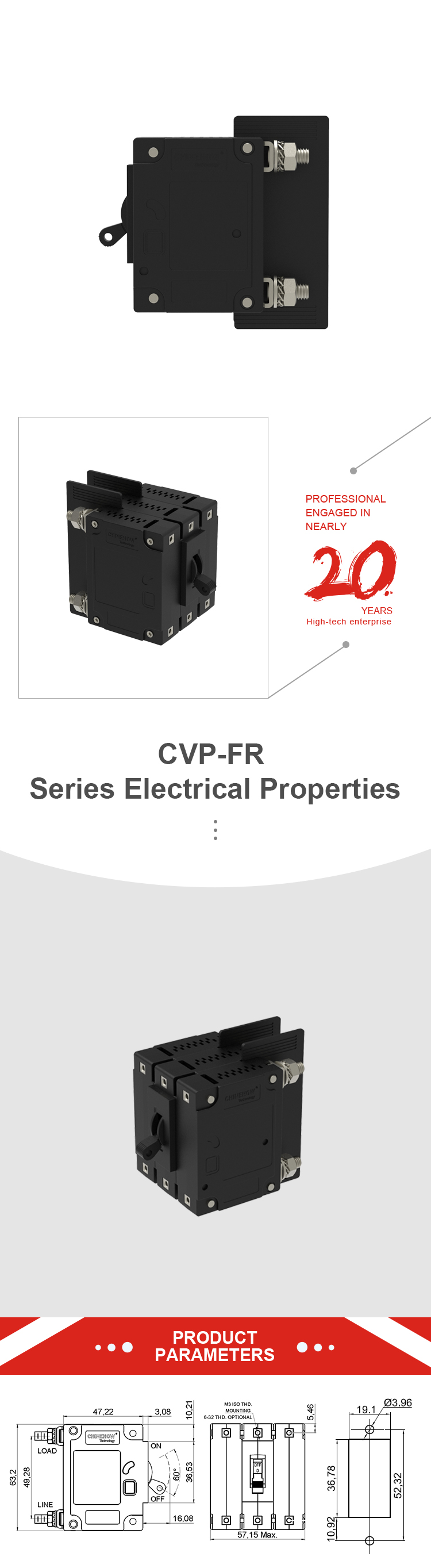

CVP-FR Disjoncteur magnétique hydraulique Actionneur à longue poignée par unité avec goujon M6 et barrières terminales 3P

Nombre de pôles1,2,3,4 pôles (en option)

ACTUEL
NOTATIONS

CA 0.1-125A (1 pôle), 0.5-100A (2,3 et 4 pôles)
CC 0.1-100A (1,2,3 et 4 pôles),175A,250A



MAXIMUM
TENSION

250 V CA, 277/480 V CA, 50/60 Hz,
240 V CA, 50/60 Hz (UL489); 80 V CC

BOBINE DE TENSION6 V CC, 12 V CC ; 120 V CA

INTERRUPTEUR AUXILIAIRE
NOTATION

SPDT;7A,250V AC,7A(Res),28V DC,4A(Ind)0.25A-28V DC,0.1A-125V AC
LA RESISTANCE D'ISOLEMENT≥100MΩ à 500V CC
RÉSISTANCE DIÉLECTRIQUE1500V, 50/60Hz entre les bornes pour eletrical 50/60Hz

RÉSISTANCE/
IMPÉDANCE

La valeur entre la ligne et la borne de charge sous l'état ON
ENDURANCELa durée de vie mécanique est de 10 000 cycles (6 fois le fonctionnement par minute) et la durée de vie électrique est de 6 000 cycles au courant et à la tension nominaux
SANS VOYAGELe disjoncteur se déclenchera à l'intérieur même si la poignée est maintenue de force en position ON en cas de surcharge
INDICATION DE VOYAGELa poignée est en position OFF lorsqu'elle est surchargée. Pour le mi-parcours, la poignée est en position médiane lorsqu'elle est surchargée
Toutes les COURBESLes données de courbe présentées représentent la réponse du disjoncteur à une température ambiante de 77 °F (25 °C) sans précharge.Les disjoncteurs sont montés en position murale standard.Sur les courants nominaux de 50 ampères et moins, la capacité de gestion de la tolérance d'impulsion d'appel minimale est de 12 fois le courant nominal sur les retards standard et de 25 fois le courant nominal sur les retards d'appel élevés.Ces valeurs sont basées sur une impulsion de 60 Hz 1/2 cycle, 8,33 ms.Les retards d'appel élevés doivent être destinés aux applications avec des courants de surtension initiaux élevés de courte durée, telles que les alimentations à découpage, les charges hautement capacitives et les charges de transformateur.
FONCTIONNEMENT À TEMPÉRATURE-40℃ à +85℃
COUPLE RECOMMANDÉInserts de montage #6-32 ou M3 0,8-1,0 Nm ;Bornes à vis #8-32 ou M4 1,4-1,7 Nm ;Bornes à vis #10-32 ou M5 1,7-2,3 Nm ;Bornes à vis #1/4-20 ou M6 3,4-4,0 Nm
MAXIMUM DE PÔLES4 pôles
TYPE DE MONTAGEVis M3, vis 6-32 (facultatif)
BORNESGoujon M5, goujon M6, poussoir, vis, double (QC), bornes à clip (facultatif)
ACTIONNEURlongue poignée, bascule d'angle, bascule plate, bascule plate (avec serrure) (facultatif)
COULEUR DU BOÎTIERnoir
