Lorsque vous choisissez un disjoncteur miniature, vous prenez en compte plusieurs facteurs à la fois : le courant nominal, le nombre de pôles, le pouvoir de coupure et la courbe de déclenchement. Si vous vous trompez, les systèmes électriques subiront des déclenchements intempestifs pouvant entraîner des temps d’arrêt coûteux.
C"est pourquoi, dans cet article, nous vous expliquerons comment choisir un disjoncteur miniature en tenant compte du courant, des pôles et du pouvoir de coupure. Cela vous aidera à garantir une protection plus fiable et un fonctionnement électrique plus sûr et plus stable.
Un disjoncteur miniature (MCB) est une unité à commutation automatique qui assure la protection contre les surcharges et les courts-circuits.
Normalement, le courant circule librement à travers le MCB. Lorsque le courant dépasse la valeur nominale, une bande bimétallique à l"intérieur du MCB chauffe, se plie et active le verrou afin de déconnecter le circuit. Ce processus est connu sous le nom de déclenchement thermique et prend en charge les surcharges.
Lorsqu"un court-circuit se produit, un flux de courant énorme et rapide est détecté par un solénoïde magnétique, qui déclenche immédiatement le MCB en quelques millisecondes. Le MCB est ensuite réinitialisé une fois le problème résolu.
Le courant nominal (In) est le courant maximum que le disjoncteur est censé supporter sans se déclencher pendant son fonctionnement normal. C"est la toute première chose que vous devez vérifier dans vos calculs, et c"est aussi la plus mal calculée car l"erreur ne sera pas dans les mathématiques mais plutôt dans la compréhension du concept.
N"oubliez pas que vous ne dimensionnez pas la charge mais le câble. Le disjoncteur doit se déclencher avant que le câble ne soit surchargé ; par conséquent, le courant nominal doit être égal ou inférieur au courant admissible du câble mais capable de libérer la charge.
Lorsque vous calculez la note, appliquez ces principes :
Calculez le courant de charge réel : ne vous fiez pas uniquement aux valeurs nominales de la plaque signalétique, car la diversité et les facteurs de demande modifient la consommation réelle d'un circuit.
Faites correspondre la valeur nominale à la taille du conducteur : un disjoncteur de valeur supérieure à celle que le câble peut transporter va à l'encontre de l'objectif d'en installer un.
Laissez de la marge : un dimensionnement juste au maximum calculé invite à des déclenchements intempestifs au moment où la charge fluctue
Tenez compte de la température ambiante : vous trouverez des disjoncteurs généralement calibrés à 30 °C et vous devez appliquer un déclassement dans les panneaux ou les boîtiers plus chauds.
Le nombre de pôles détermine le nombre de conducteurs sous tension que le disjoncteur commutera/protégera en une seule fois. Si cela est incorrect, soit un conducteur sous tension restera non protégé, soit trop de disjoncteurs seront spécifiés alors qu"ils ne sont pas requis pour le circuit.
Unipolaire (1P) : Ceci est utilisé pour transférer une ligne monoconductrice sous tension, et il s'agit de la spécification habituelle des circuits de prises de courant monophasés dans les installations résidentielles et commerciales légères.
Bipolaire (2P ou 1P+N) : Ceci est utilisé pour commuter une ligne sous tension et un neutre ou deux conducteurs de ligne dans un arrangement à phases divisées. Ceci est spécifié partout où il est nécessaire d'isoler le neutre dans certains circuits d'appareils ou dans certains cas requis par le code.
Tripolaire (3P) : Ceci protège un circuit triphasé sans commuter le neutre. Il s'agit de la spécification normale dans les moteurs triphasés et autres installations triphasées.
Quadripolaire (4P ou 3P+N) : Ceci concerne également un circuit triphasé avec commutation neutre. Il s'agit de la spécification lorsqu'il est souhaité de déconnecter tous les conducteurs sous tension, comme dans les applications de changement de générateur ou certaines alimentations de centres de données.
Faites correspondre le nombre de pôles au nombre de conducteurs porteurs de courant qui nécessitent une protection, et non au nombre de fils dans le conduit. Un conducteur de terre ne compte jamais dans la sélection des pôles.

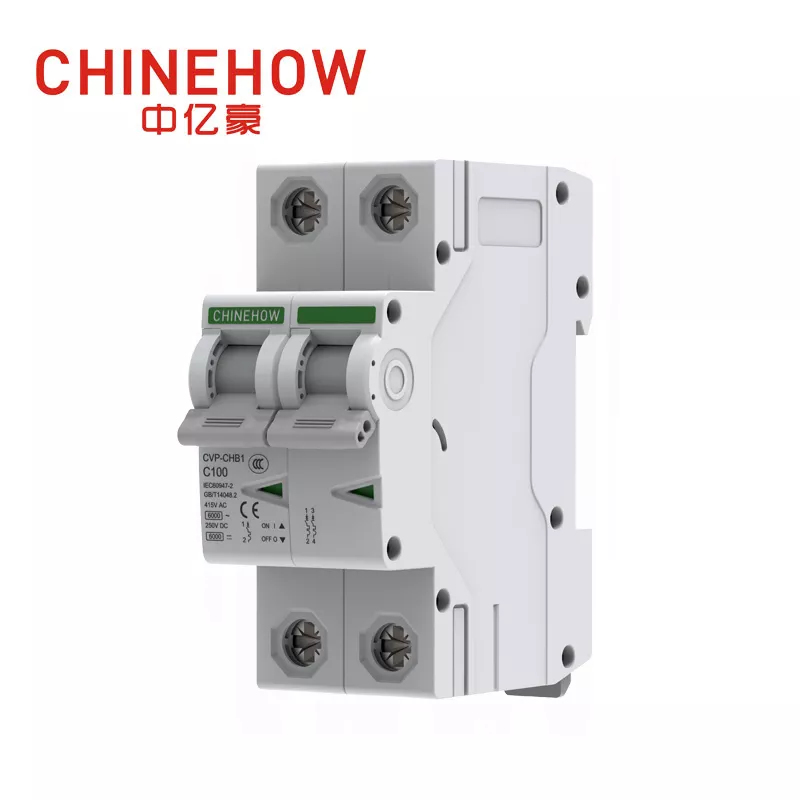

La série CVP-CHB1 IEC de CHINEHOW est disponible dans les configurations 1P à 4P, afin que vous puissiez vous procurer une gamme de produits cohérente, que vous spécifiiez un circuit d'éclairage unique ou un tableau de distribution triphasé complet.
C’est la spécification que vous risquez le plus de manquer, et celle qui vous causera de sérieux ennuis si vous le faites. Le pouvoir de coupure, exprimé en kA sous la forme Icn ou Icu, est le courant de défaut le plus important que le disjoncteur peut interrompre sans autodestruction.
Retenez bien ce point car le courant nominal et le pouvoir de coupure sont deux concepts différents et aucun d’eux n’implique l’autre. Un disjoncteur de 32 A évalué à 6 kA et un disjoncteur de 32 A évalué à 10 kA fonctionneront exactement de la même manière dans des conditions normales. La différence apparaîtra lors d"une situation de court-circuit, lorsque le courant de défaut présumé à cet endroit peut dépasser le pouvoir de coupure des disjoncteurs.
Que faut-il faire pour faire le bon calcul ? Tout d’abord, vous devez calculer le courant de défaut potentiel à l’emplacement du disjoncteur. Ce courant dépend de la capacité des transformateurs, de la longueur et de l"impédance des câbles, ainsi que de la distance entre la source et l"emplacement du disjoncteur. Ainsi, plus le disjoncteur est proche du transformateur, plus le courant de défaut auquel il doit résister est important.
Appliquez cette règle sans exception : le pouvoir de coupure doit être égal ou supérieur au courant de défaut présumé calculé en ce point du système. Pas près de ça. Égal ou supérieur à.
Le problème du sous-dimensionnement de la capacité de coupure des disjoncteurs est évident. En cas de court-circuit, un disjoncteur sous-estimé pourrait ne pas interrompre correctement le défaut ; les contacts peuvent se souder, le boîtier se brisera et l"énergie de défaut doit être dissipée d"une manière ou d"une autre. Ce problème particulier est ce que toutes les autres spécifications de cette liste tentent d"éviter, alors assurez-vous de faire cette vérification plutôt que de le supposer.
La cote actuelle vous indique la capacité du disjoncteur. La capacité de rupture vous indique à quoi elle peut survivre. La courbe de déclenchement vous indique la rapidité avec laquelle il réagit, et vous devez la maîtriser correctement pour éviter à la fois les déclenchements intempestifs et les protections retardées.
Courbe B : vous remarquerez ce déclenchement à 3 à 5 fois le courant nominal. Il s'adapte aux charges résistives à faible courant d'appel, notamment l'éclairage général, le chauffage et les prises résidentielles standard.
Courbe C : vous remarquerez ce déclenchement à 5 à 10 fois le courant nominal. Il s'agit du choix par défaut pour les charges mixtes commerciales et industrielles légères, dans le cas où il y aurait une charge inductive mais pas de courant d'appel élevé.
Courbe D : vous remarquerez ce déclenchement 10 à 20 fois le courant nominal. Ce choix particulier est réservé aux moteurs, transformateurs et autres appareils présentant un courant d'appel élevé lors du démarrage. L'utilisation des courbes A, B ou C sur un circuit moteur se déclenche à chaque démarrage du moteur.
Si vous sélectionnez la mauvaise courbe, vous obtenez l"un des deux modes de défaillance. Soit le disjoncteur se déclenche à chaque démarrage de l"équipement, ce qui entraîne les opérateurs à le réinitialiser et ignorer l"avertissement qu"il leur donne, soit le disjoncteur réagit trop lentement à un véritable défaut parce que vous l"avez configuré pour tolérer une surtension de démarrage qui ne se produit jamais.
Lorsque vous combinez le courant, les pôles, le pouvoir de coupure et la courbe de déclenchement, les spécifications semblent différentes selon ce qui est connecté au circuit.
Circuits d'éclairage et de prises : vous utiliserez des disjoncteurs 1P dans la plupart des cas avec des courbes B ou C en fonction du courant admissible des câbles, mais dans la quasi-totalité des cas avec un pouvoir de coupure de 6kA.
Charges de moteur et d'appel lourdes : Moteurs et circuits avec des courants d'appel élevés : vous utiliserez certainement des disjoncteurs à courbe D, dimensionnés de telle sorte que le long retard soit égal au courant nominal du moteur et que la valeur instantanée soit bien supérieure au courant de démarrage attendu.
Electronique sensible et équipements informatiques/données : dans certains cas, vous aurez besoin d'une meilleure protection contre les surintensités avec un fonctionnement plus coordonné avec les appareils en amont car le déclenchement intempestif de ce type de charge est associé à un coût plus élevé qu'il ne le serait avec un circuit d'éclairage.
Solaire photovoltaïque et circuits de stockage par batteries : cette catégorie mérite une attention particulière. Ces circuits ont généralement un comportement de défaut différent et nécessitent des considérations spécifiques pour votre choix de disjoncteur, plutôt que de choisir le même appareil que vous utilisez pour d'autres circuits de votre système.
Une fois que vous avez réglé le courant, les pôles, le pouvoir de coupure et la courbe, une poignée de facteurs secondaires influencent encore le disjoncteur que vous spécifiez finalement.
Température ambiante et déclassement : il y a autre chose que vous devriez considérer ici, en plus de ce que vous avez peut-être déjà vu décrit dans les fiches techniques. La température nominale d'un disjoncteur à 30 degrés Celsius signifie que son courant de déclenchement sera plus faible dans une enceinte chaude. C'est pourquoi il existe des tableaux de déclassement. Ignorez-les et vous commencerez à remarquer des voyages qui apparaissent à l’improviste.
Espace du panneau et largeur du rail DIN : il s’agit autant d’un problème technique que physique. Les largeurs de rail DIN standard sont relativement universelles, mais le nombre de pôles a certainement un impact sur l'espace occupé sur le rail par un disjoncteur, ce qui devient un problème lorsque vous installez le disjoncteur dans un boîtier déjà construit.
Endurance mécanique et électrique : l'évaluation des cycles mécaniques et électriques est importante lorsque le disjoncteur devra commuter assez souvent, au lieu de rester intact pendant de nombreuses années.
Accessoires et modules complémentaires : contacts auxiliaires, déclencheurs shunt et disjoncteurs différentiels complètent la fonctionnalité MCB standard. Assurez-vous de vérifier à l'avance que la série de disjoncteurs que vous souhaitez utiliser dispose des accessoires requis.
Vous verrez quelques modèles à plusieurs reprises dans les échecs de champ et les rapports de rappel :
Dimensionnement selon la plaque signalétique de l'appareil au lieu du circuit et du câble : le disjoncteur protège le câble, et non l'appareil qui y est connecté.
Sauter le calcul prospectif du courant de défaut : penser que le pouvoir de coupure habituel sera suffisant sans le confirmer conduit à installer des disjoncteurs sous-estimés.
En supposant que tous les disjoncteurs à courbe C se comportent de la même manière selon les marques : les tolérances des courbes de déclenchement varient et la cohérence des lots n'est pas garantie simplement parce que l'étiquette indique une courbe C.
Traiter la certification comme une formalité : une importation moins chère qui ressemble exactement à celle certifiée, mais qui n'a pas été testée conformément aux normes CEI/UL, peut néanmoins fonctionner différemment en cas de panne.
Choisir le bon disjoncteur miniature est loin d’être une conjecture et ne doit pas être considéré comme tel. Ce procédé est technique et il a de réelles conséquences en termes de sécurité, de durée de vie du matériel et de fiabilité. Choisissez la courbe de déclenchement correcte en fonction du type de charge, assurez-vous que le courant nominal correspond à la demande requise, vérifiez le pouvoir de coupure par rapport aux courants de défaut disponibles et choisissez le bon nombre de pôles.
Si vous ne choisissez pas correctement un disjoncteur miniature, cela met en danger les personnes, les biens et les équipements. Bien faire les choses signifie avoir un système qui fonctionne de manière fiable pendant des décennies. Pour des MCB authentiques et une gamme complète de produits de tableaux de distribution, visitez Chinehow pour explorer nos solutions électriques personnalisées.
Le courant nominal d"un disjoncteur miniature (MCB) est le courant normal maximum qu"il peut transporter en continu sans se déclencher, tandis que le pouvoir de coupure est le courant de défaut de court-circuit maximum qu"il peut arrêter en toute sécurité sans exploser ni subir de dommages permanents.
Vous avez besoin de 3 pôles pour un circuit triphasé standard à trois fils et de 4 pôles si votre système comprend un fil neutre nécessitant une commutation ou une protection contre les surintensités.
Le pouvoir de coupure standard des disjoncteurs résidentiels est généralement de 6 kA à 10 kA, tandis que les installations industrielles nécessitent des capacités beaucoup plus élevées, allant de 25 kA à 150 kA (ou commençant à 10 kA pour l"industrie légère/commerciale).
Oui, vous pouvez utiliser un disjoncteur à courbe C pour les circuits moteurs petits à modérés, tels que les pompes à eau, les climatiseurs et les ventilateurs, car il se déclenche à 5 à 10 fois son courant nominal pour tolérer les surtensions de démarrage.
Si le pouvoir de coupure d"un MCB est trop faible, le disjoncteur ne parvient pas à arrêter en toute sécurité un courant de court-circuit important.
Non, un courant nominal plus élevé n"est pas toujours plus sûr, surtout lorsqu"il s"agit de dispositifs de protection de circuits et de câblage. Cela peut entraîner une surchauffe des fils, des dommages à l"équipement et des chocs graves.
Vous aurez probablement besoin d"un RCBO si votre circuit ne dispose pas d"une protection contre les fuites à la terre en amont, car les MCB standard ne protègent que contre les surcharges et les courts-circuits.
