Les disjoncteurs sont des dispositifs de sécurité électrique qui protègent les systèmes électriques des surcharges et des courts-circuits. Les disjoncteurs miniatures (MCB) et les disjoncteurs à boîtier moulé (MCCB) sont deux de ces dispositifs de sécurité. Bien que ces deux éléments puissent sembler similaires sur le papier, leur utilisation pour une mauvaise application peut laisser un circuit sans protection.
Ce guide explique la différence entre un disjoncteur miniature (MCB) et un disjoncteur à boîtier moulé (MCCB), à quelle place chacun a sa place, et comment choisir en toute confiance en fonction de la charge, du courant de défaut et de l"application.
MCB est le nom d"un composant de protection de petite et basse tension utilisé pour empêcher les circuits de subir des courts-circuits et des surcharges. Dans son fonctionnement, le principe thermomagnétique est appliqué, le composant thermique détectant les surcharges et pliant le bilame, tandis que le magnétique déclenche le disjoncteur en cas de détection de court-circuit. Il s’agit d’un système simple qui fonctionne efficacement, et c’est pourquoi les MCB sont si couramment utilisés.
Les MCB ont généralement des courants allant jusqu"à 125 A, la plupart d"entre eux tombant bien en dessous, les courants étant compris entre 6 A et 63 A. Ces appareils sont à valeur nominale fixe, ce qui signifie que le courant de déclenchement est prédéfini et ne peut pas être ajusté sur le terrain. Cependant, il s’agit plus d’une fonctionnalité que d’un inconvénient en raison des économies de coûts et des problèmes de taille.

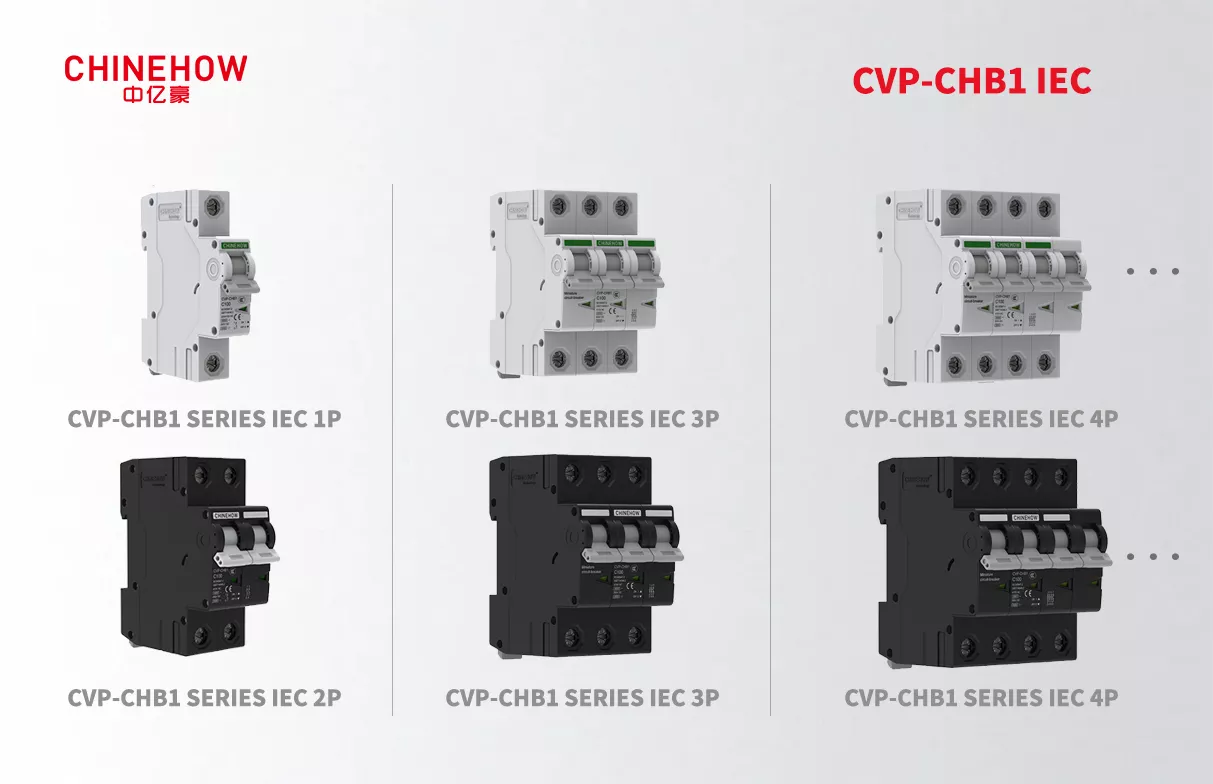

La gamme de disjoncteurs miniatures de Chinehow couvre les configurations CEI et nord-américaines, y compris la série CVP-CHB1 CEI , conçue pour une précision de déclenchement constante dans les configurations unipolaires et multipolaires.
Un MCCB est conçu pour un travail entièrement différent. Lorsqu"un MCB protège un seul circuit de dérivation, un dispositif MCCB est généralement installé en amont des circuits, ce qui signifie qu"il sert de protection à l"ensemble d"un tableau de distribution, aux départs ou même à l"alimentation principale entrante. Cependant, le fonctionnement du déclencheur est basé sur les principes de fonctionnement du déclencheur thermomagnétique (électronique dans les appareils de haute qualité).
La plage de courant nominal des MCCB commence à 63 A et atteint 2 500 A. Contrairement aux MCB, la plupart des MCCB ont la capacité d"ajuster les caractéristiques de déclenchement ; c"est-à-dire que le niveau de déclenchement thermique (surcharge) et magnétique (court-circuit) peut être modifié.

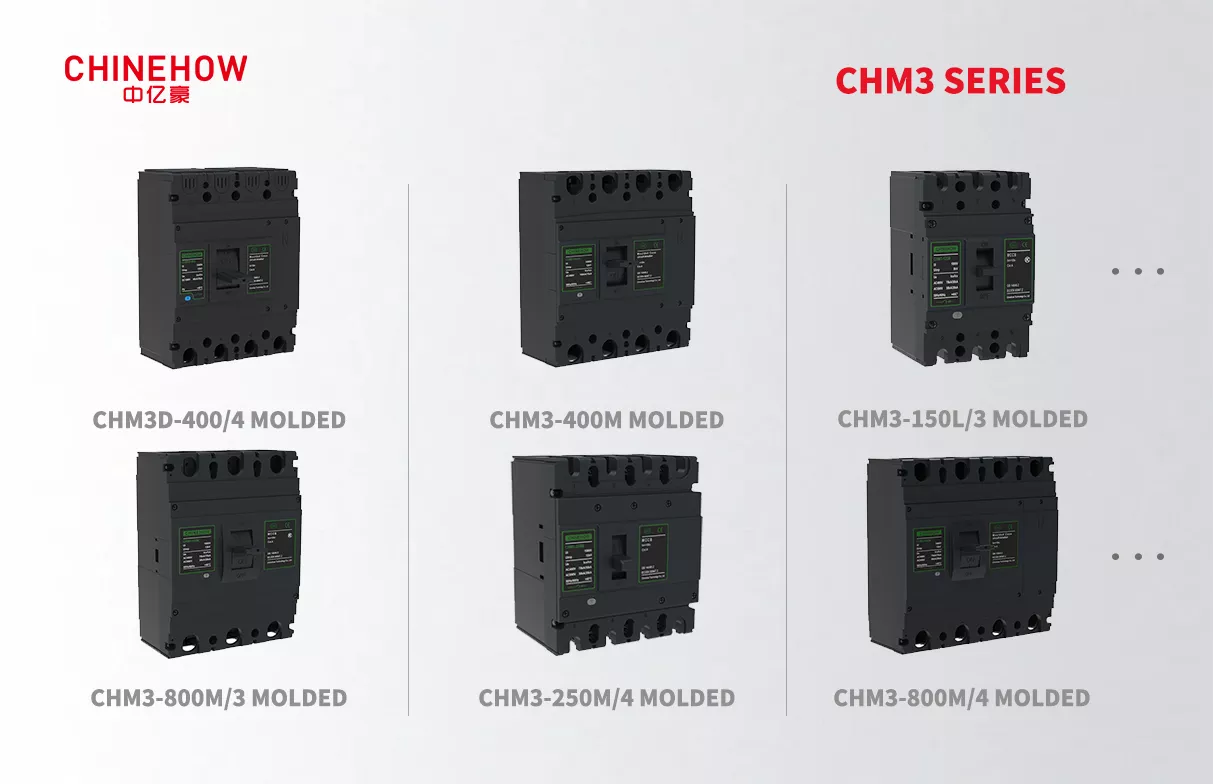

La série de disjoncteurs à boîtier moulé de Chinehow , y compris la série CHM3 , est conçue pour les applications à haute puissance telles que les infrastructures de charge rapide, les systèmes de stockage d'énergie et l'automatisation industrielle.
Les MCB sont évalués jusqu"à 125 A, ce qui représente pratiquement toutes les exigences des circuits de dérivation, y compris les circuits d"éclairage, les prises et les appareils individuels.
D"un autre côté, les MCCB commencent à 63 A, mais vont jusqu"à 2 500 A et au-delà en fonction de la taille de cadre choisie. La coïncidence des valeurs nominales de 63 A à 125 A est délibérée car à ce stade, il s"agit probablement d"un choix basé sur le pouvoir de coupure et la possibilité de réglage plutôt que sur le courant nominal, car les deux appareils sont capables de supporter la charge.
Le pouvoir de coupure des appareils constitue leur différence la plus nette. Généralement, un MCB est limité à 10 kA, ce qui est suffisant pour les courants de défaut dans les environnements résidentiels et commerciaux légers.
Cependant, les disjoncteurs sont conçus pour faire face à une situation totalement différente et ont un pouvoir de coupure plus élevé – plus de 200 kA pour certains châssis et déclencheurs. Lorsqu"il y a une bonne alimentation électrique ou un gros transformateur à proximité, le courant de défaut potentiel au niveau du panneau peut dépasser la capacité de coupure de n"importe quel MCB, c"est pourquoi les MCCB sont conçus pour de telles situations.
La caractéristique de déclenchement des MCB est prédéfinie lors de la fabrication et ne varie pas tout au long de sa durée de vie. La raison en est un choix fait pour que les choses restent simples, petites et bon marché ; un circuit de dérivation stable ne nécessite de toute façon aucune modification du réglage.
Les MCCB sont généralement livrés avec des caractéristiques de déclenchement réglables pour la protection contre les surcharges et les courts-circuits, tandis que les déclencheurs électroniques avancés offrent un contrôle encore plus grand sur l"ensemble de la courbe des caractéristiques de déclenchement. Une telle flexibilité est particulièrement précieuse dans le cas de courbes de charge en constante évolution, permettant un réétalonnage sur site au lieu de remplacer le composant.
La capacité d"interruption est le proche parent du pouvoir de coupure et définit la capacité d"un disjoncteur à interrompre un courant de défaut sans être lui-même endommagé ni endommager l"équipement adjacent.
Le pouvoir de coupure des MCCB permet l"interruption d"un courant de défaut beaucoup plus important que celui des MCB ; de plus, de nombreux MCCB sont conçus pour pouvoir résister à un courant de défaut sans remplacement ultérieur. C"est la principale raison pour laquelle les MCCB sont placés avant un MCB dans le système de distribution.
Les MCB sont de petits appareils dotés d"un système de montage sur rail DIN pour permettre de les placer les uns à côté des autres sur le tableau de distribution standard.
Les MCCB ont une conception plus grande, avec un boîtier isolant moulable, nécessaire pour accueillir des contacts et des pièces plus importants, ainsi que pour fournir un plus grand espace pour la section d"extinction d"arc du dispositif.
Les MCB sont parfaits pour les charges résidentielles et commerciales légères. Ils peuvent être utilisés sur des circuits individuels avec des courants relativement stables et des niveaux de défauts limités.
Les MCCB sont utilisés dans les circuits de distribution industriels et principaux, où un seul dispositif doit protéger l"ensemble de la ligne d"alimentation, le centre de commande des moteurs ou même l"alimentation électrique du bâtiment. Ce serait une erreur de choisir un disjoncteur différentiel comme protection contre les surcharges sur la ligne de distribution principale et d"utiliser un disjoncteur surdimensionné sur le circuit d"éclairage du bâtiment.
Les MCB sont l"option la moins coûteuse par unité, ce qui est logique étant donné leur construction plus simple et leur plage de fonctionnement plus étroite. Les MCCB coûtent plus cher au départ, en partie à cause de composants de meilleure qualité et en partie à cause de la possibilité de réglage incluse dans la plupart des modèles. Ce coût initial plus élevé est généralement compensé sur la durée de vie d"une installation : les paramètres réglables d"un MCCB signifient qu"il peut souvent s"adapter aux changements de charge sans une refonte complète du panneau, ce qu"un MCB à puissance fixe ne peut pas faire.
Le principe sous-jacent des deux disjoncteurs est basé sur le déclenchement thermomagnétique. Cependant, le fonctionnement du déclenchement thermomagnétique est quelque peu différent à chaque échelle. La différence est due au fait qu"un disjoncteur d"un type est conçu pour protéger une plage de courant très spécifique.
Ainsi, bien que la physique derrière le déclenchement thermomagnétique dans les MCB et les MCCB soit la même, les composants des MCCB sont plus grands et sont capables de gérer des niveaux d"énergie plus élevés que les composants des MCB. De plus, certains disjoncteurs haut de gamme sont équipés d"un déclencheur électronique, ce qui permet d"obtenir une plus grande précision lors de la création d"une courbe.
Les deux valeurs nominales qui indiquent la capacité d"un disjoncteur à faire face aux conditions de défaut sont le pouvoir de coupure ultime, désigné par Icu, et le pouvoir de coupure de service, désigné par Ics. Icu est le courant de défaut le plus élevé que le disjoncteur peut interrompre, mais il peut ne plus être opérationnel par la suite.
La valeur Ics est le niveau actuel qui peut être interrompu par un disjoncteur pour qu"il reste opérationnel. Les MCB ont normalement de faibles valeurs Icu, qui suffisent pour des conditions de défaut normales dans les environnements domestiques et commerciaux légers. Les MCCB ont des valeurs Icu et Ics élevées.
L"ajustabilité est avant tout une question de flexibilité en termes d"application. Il n"y a pas besoin de réglages réglables dans le cas d"un circuit d"éclairage résidentiel car il n"y aura pas de fluctuations dans la charge, donc un réglage fixe suffirait pour garder le disjoncteur simple et peu coûteux.
Cependant, dans une ligne d"alimentation industrielle, il peut y avoir des fluctuations de charge en raison des changements dans le nombre de machines dans l"usine. Dans ce cas, les ingénieurs peuvent ajuster les paramètres de protection sans changer le disjoncteur.
Les MCB et MCCB sont tous deux disponibles dans des configurations telles que 1P, 2P, 3P et 4P. Cela signifie que sur la base du seul nombre de pôles, nous ne pouvons pas décider s"il s"agit d"un MCB 1P/2P/3P/4P ou d"un MCCB 1P/2P/3P/4P car l"utilisation des pôles est différente dans les deux disjoncteurs.
Ce qui change, c"est la façon dont ces pôles sont utilisés : les disjoncteurs en configurations 1P et 2P dominent le câblage résidentiel et petit commercial, tandis que les disjoncteurs 3P et 4P sont standard pour la distribution d"énergie triphasée industrielle et commerciale.
Circuits résidentiels : protection des circuits d'éclairage, des prises de courant et des branches d'appareils avec une demande de courant constante et constante qui ne nécessite qu'un déclenchement standard pour une protection adéquate.
Petits bureaux et espaces de vente au détail : utilisé comme protection de circuit de dérivation au sein d'un tableau de distribution standard qui comprend la protection électrique du poste de travail, les petites unités de climatisation et les prises générales.
Zones industrielles légères : protection de petites machines, panneaux de commande et autres équipements nécessitant des dispositifs de protection compacts montés sur rail DIN. Cela facilite la normalisation de la protection sur de nombreux petits circuits
Tableaux de distribution principaux : point principal pour sécuriser les installations commerciales et industrielles grâce à la protection de tout le flux électrique avec une seule unité.
Installations de fabrication : protection des centres de contrôle des moteurs, des lignes d'alimentation des lignes de production et des machines lourdes, où les profils de charge peuvent changer à mesure que des équipements sont ajoutés ou reconfigurés.
Systèmes d'énergie renouvelable : protection des boîtiers de combinaison solaire photovoltaïque, des systèmes de stockage d'énergie et des stations de recharge rapide, où une capacité de courant élevée et une forte tolérance aux pannes sont essentielles.
Courant de charge et taille du bâtiment : le disjoncteur doit correspondre aux courants de charge réels et prévus, et pas seulement aux demandes de courant du premier jour.
Niveaux de courants de défaut sur le site : Calculer les courants de court-circuit présumés sur le site d'installation ; cela aidera à déterminer le pouvoir de coupure minimum requis
Besoin d'une protection réglable : en cas de changement de profil de charge, le MCCB permet des ajustements alors que le MCB ne le permet pas.
Budget et maintenance à long terme : les MCB coûtent moins cher sur une base unitaire mais nécessitent de futures modifications des panneaux avec des charges accrues ; Les MCCB coûtent plus cher mais permettent une adaptation plus facile dans le temps.
Exigences réglementaires et codes : les disjoncteurs suivent généralement la norme CEI 60898-1 ou UL 489 ; Les MCCB suivent généralement la norme CEI 60947-2 ou UL 489 selon la région et l'application. Ainsi, avant de choisir un disjoncteur, tenez compte des exigences du code qui guident sa distribution.
Sous-dimensionnement pour la croissance future de la charge : le choix d'un disjoncteur conçu exactement pour la charge actuelle, sans marge d'expansion, oblige souvent à une mise à niveau coûteuse du panneau sur toute la ligne.
Ignorer le pouvoir de coupure au profit du seul courant nominal : un disjoncteur peut avoir le bon ampérage et néanmoins tomber en panne de manière catastrophique si son pouvoir de coupure ne correspond pas au courant de défaut du site.
Mélange de types ou de marques de disjoncteurs incompatibles dans un seul panneau : la coordination entre les appareils en amont et en aval dépend de courbes de déclenchement adaptées ; un équipement incohérent peut entraîner des déclenchements intempestifs ou, pire encore, un manque de coordination sélective
Ignorer les calculs de courant de défaut : il s'agit du raccourci le plus courant qui conduit à l'installation d'équipements sous-estimés, souvent sans que personne ne s'en aperçoive jusqu'à ce qu'il y ait un défaut réel.
La différence entre les MCB et les MCCB se résume à une question d’ampleur et de besoin. Les MCB sont utilisés pour les circuits de dérivation à faible ampérage nécessitant une protection fiable, tandis que les MCCB sont utilisés pour les situations à ampérage plus élevé où des fonctionnalités supplémentaires sont nécessaires. Chinehow fournit une gamme complète de produits de protection de circuits conçus pour les besoins des constructeurs OEM, des entrepreneurs en électricité et des intégrateurs de systèmes.
