Avec la popularité croissante des véhicules électriques et de la technologie de stockage d’énergie, il existe une augmentation correspondante de la demande de solutions efficaces de recharge et de stockage d’énergie pour les véhicules électriques. Un élément important d’un chargeur rapide CC est un contacteur CC haute tension. Le choix d"un contacteur CC haute tension approprié permet de garantir que le transfert de puissance est sûr et efficace.
Dans ce guide, nous aborderons les facteurs à prendre en compte lors du dimensionnement d"un contacteur CC haute tension.
Le contacteur CC est utilisé dans le flux d"énergie entre votre batterie et la charge (onduleur de variateur EV ou PCS dans un rack de stockage stationnaire). Il est évident qu"il doit pouvoir ouvrir et fermer le circuit. La physique de cela est ce qui rend un contacteur CC difficile.
Dans un circuit CA, le courant passe à zéro 100 ou 120 fois par seconde, offrant ainsi des possibilités naturelles d"extinction de l"arc. Avec le courant continu, cela n"arrive pas. Un arc formé entre des contacts de séparation dans un circuit CC reste allumé jusqu"à ce qu"une force externe (éclatement magnétique, géométrie du contact ou même la conception d"interruption du contacteur lui-même) le retire du système. C"est pourquoi vous ne pouvez pas simplement utiliser le courant nominal CA pour définir les capacités du contacteur CC.
Dans une architecture EV ou ESS typique, vous verrez généralement trois rôles de contacteur :
Contacteurs principaux positifs et négatifs : Il s'agit d'un ensemble de contacteurs qui transportent tout le courant du pack et agissent comme une isolation primaire pour la batterie.
Contacteur de précharge : contacteur de faible puissance, normalement accompagné d'une résistance, utilisé pour contrôler le courant d'appel vers le contacteur principal lors de la fermeture initiale dans une charge capacitive.
Contacteurs de charge rapide ou auxiliaires : présents dans les systèmes EV et hybrides ESS où un chemin de courant supplémentaire doit être commuté indépendamment.
Les contacteurs CC ne doivent pas être dimensionnés uniquement en fonction de la tension nominale du bloc. La tension de la batterie change tout au long de la plage d"état de charge ; ainsi, vous devrez utiliser la tension nominale du contacteur pour garantir sa capacité à gérer la tension maximale du bloc, qui peut survenir même pendant la charge ou l"équilibrage.
Ne dimensionnez pas uniquement en fonction de la tension nominale de votre pack. La tension de la batterie oscille sur la fenêtre d"état de charge, vous avez donc besoin de la tension nominale du contacteur pour couvrir la tension maximale que le pack présentera jamais, y compris les conditions d"équilibrage et la fin de la charge.
Adaptez la classe de tension à votre architecture : pour les plates-formes 400 V, vous devrez utiliser des contacteurs évalués entre 450 et 750 V CC. Cependant, pour les plates-formes 800 V, les contacteurs seront de classe 900-1 000 V CC ; Les chaînes ESS à l'échelle industrielle fonctionnant à 1 500 V CC nécessitent des contacteurs de la même classe, évalués et testés pour fonctionner à ce niveau.
Vérifiez la tenue diélectrique séparément de la tenue nominale : l'isolation d'un contacteur doit résister aux surtensions transitoires, et pas seulement aux états stables.

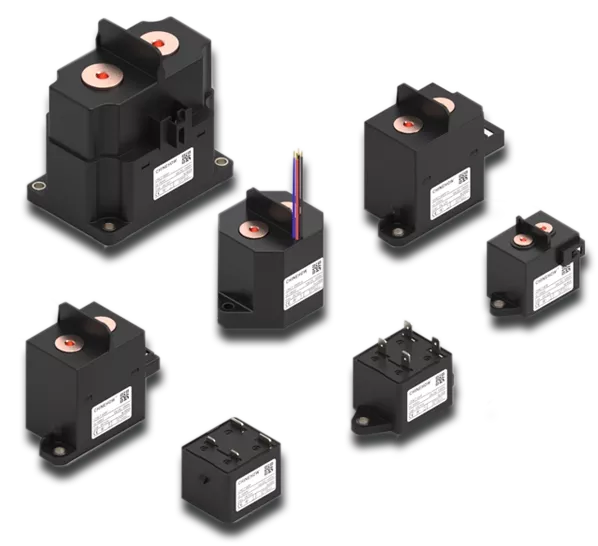

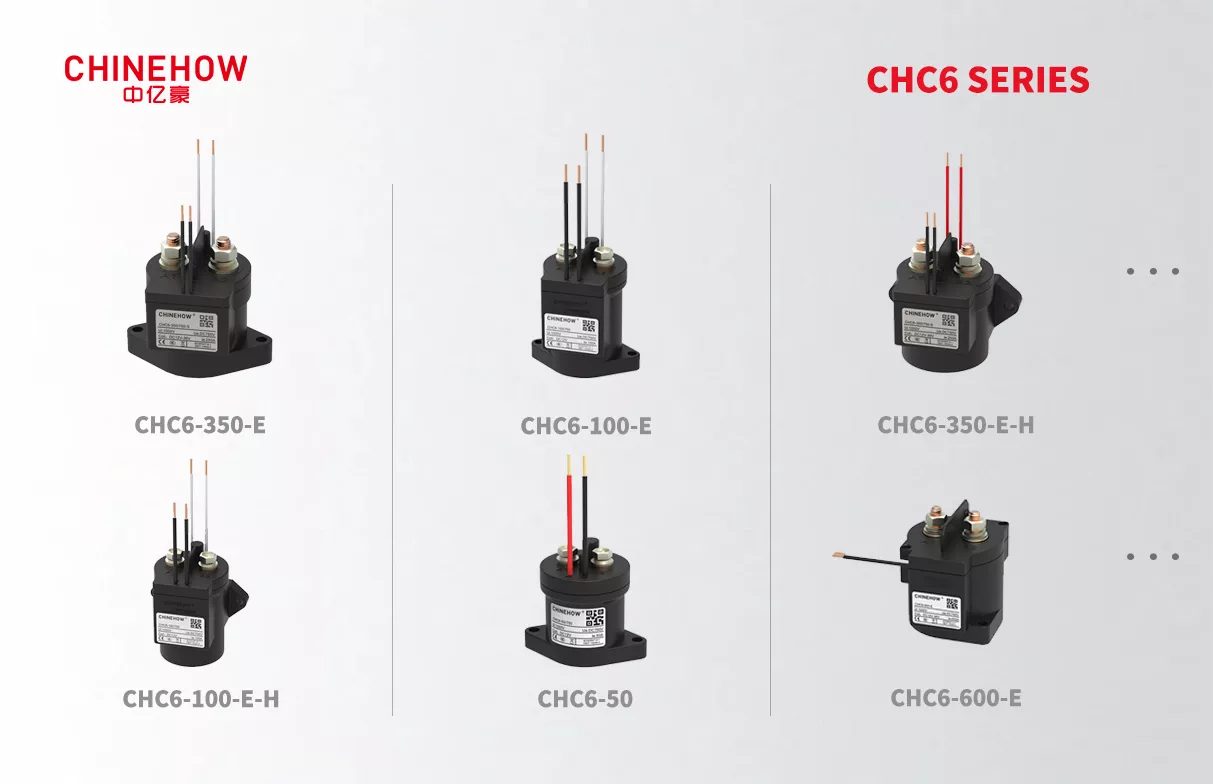

Les contacteurs HVDC série CHC6 de Chinehow couvrent directement cette gamme, avec des modèles évalués jusqu'à 1 500 V CC pour prendre en charge les classes de tension automobiles et à l'échelle du réseau sans vous obliger à utiliser une pièce personnalisée.
Votre courant nominal continu doit refléter la pire condition de fonctionnement réaliste, et non la moyenne. Regarder:
Courant de charge nominal : courant consommé par le système lorsqu'il est en fonctionnement normal et stable.
Courant de pointe ou de pointe : courants transitoires observés pendant les périodes d'accélération, de freinage par récupération ou d'événements de charge rapide.
Cycle de service : La fréquence et la durée de fermeture du contacteur à l'état chargé. Le cycle de service d'un contacteur principal de véhicule électrique peut durer plusieurs heures, tandis que le cycle de service du contacteur du système de stockage d'énergie peut être continu pendant plusieurs jours.
Déclassement de température ambiante : les fabricants publient des courbes de déclassement car la résistance de contact et la dissipation thermique changent avec la température du boîtier. Un contacteur évalué à 300 A à 25 °C ne conservera pas nécessairement cette valeur nominale à l'intérieur d'un compartiment de batterie scellé à 60 °C.
C"est là que de nombreux guides de dimensionnement s"arrêtent, et c"est exactement là que les contacteurs sous-dimensionnés échouent sur le terrain.
Le courant porteur du contacteur est le courant que transporte l'appareil lors d'une fermeture stable.
Le courant de coupure du contacteur est le courant dont le contacteur a besoin pour interrompre en toute sécurité sans soudures sur les contacts ni formation d'arc.
La valeur nominale d'interruption de court-circuit donne des informations sur le comportement du contacteur lors de l'interruption d'un courant de défaut bien supérieur à son courant de fonctionnement normal.
Si votre capacité de coupure ne correspond pas à votre scénario de courant de défaut, vous vous retrouvez avec un contacteur qui se soude et se ferme précisément au moment où vous en avez besoin pour s"ouvrir. C"est le scénario que tout ingénieur BMS veut éviter.
Les fiches techniques des contacteurs répertorient deux chiffres de durée de vie : la durée de vie mécanique (fonctionnements sans charge électrique) et la durée de vie électrique (fonctionnements avec commutation du courant nominal). Faites correspondre cela à votre application réelle. Un véhicule électrique qui fait fonctionner son contacteur principal des dizaines de fois par jour a besoin d"une durée de vie différente de celle d"une unité ESS stationnaire qui peut se fermer une fois et rester fermée pendant des semaines.
Dans tout onduleur EV et tout système de conversion de puissance ESS, des condensateurs de liaison CC sont présents côté charge. La connexion du contacteur principal directement sur la batterie de condensateurs non chargée entraîne une pointe de courant d"appel, qui est dix fois ou plus que votre courant de fonctionnement habituel pendant quelques millisecondes. Cette quantité de pointe de courant d"appel est capable de souder les points de contact sur le contacteur, qui n"a pas la capacité de résister à la pointe de courant d"appel.
La raison d"avoir un circuit de précharge est cette pointe de courant d"appel, à laquelle le contacteur de puissance inférieure est capable de résister en ayant une résistance de précharge en série avec le contacteur.
Dimensionnez ensemble la résistance de précharge et le contacteur : la résistance limite le flux de courant, tandis que le contacteur nécessite une capacité de coupure suffisante pour le courant restant si le circuit de précharge doit être interrompu en cas de défaut.
Réglez le temps de précharge en tant que paramètre du système et non après coup : s'il est trop rapide, le contacteur principal risque de ne pas être protégé. S'il est trop lent, cela retarde toute la procédure de démarrage.
Vérifiez la valeur nominale de votre entrepreneur principal en supposant que la précharge est déjà terminée : si l'architecture de votre conception isole l'entrepreneur principal du courant d'appel brut, ne surdimensionnez pas le contacteur principal pour ce scénario. Cela constituerait une conception excessive et un coût supplémentaire.
Interrompre un arc CC à 400 V, sans parler de 1 000 V ou 1 500 V, nécessite une conception délibérée, et pas seulement des contacts plus gros.
Les conceptions à soufflage utilisent un champ magnétique pour allonger et dissiper l'arc rapidement et sont courantes dans la plupart des contacteurs HVDC automobiles et de qualité ESS.
Les contacteurs hermétiquement scellés et scellés en céramique maintiennent la chambre de contact isolée de la contamination ambiante et de l'humidité, prolongeant ainsi la durée de vie dans les environnements difficiles sous le capot ou dans les armoires extérieures. de Chinehow Les relais à étanchéité céramique de la série CHC entrent dans cette catégorie, construits spécifiquement pour les applications automobiles et à cycle élevé où la qualité de l'étanchéité détermine la durée de vie.
Le choix du matériau de contact est important pour la résistance des soudures : les alliages argent-oxyde d'étain (AgSnO₂) et argent-nickel sont des choix courants car ils résistent au transfert de matériau lors de commutations répétées, ce qui prolonge directement la durée de vie électrique dans des cycles de service réels.
Les notes de la fiche technique supposent des conditions de test standard. Votre installation ne leur correspond certainement pas exactement.
Température ambiante et du boîtier : les blocs-batteries et les armoires ESS peuvent être très chauds. Utilisez le graphique de déclassement fourni par le fabricant pour votre propre température de fonctionnement prévue, et non pour la température ambiante.
Déclassement d'altitude : la faible densité de l'air à haute altitude entraîne une rigidité diélectrique réduite et est importante pour les panneaux solaires sur les toits et les systèmes ESS des régions montagneuses, ainsi que pour les véhicules électriques qui fonctionnent en altitude. Les contacteurs conçus pour fonctionner au niveau de la mer peuvent nécessiter un déclassement de tension au-delà de 2 000 mètres.
Vibrations et chocs : dans les applications automobiles, les contacteurs doivent répondre à certaines spécifications en matière de vibrations, tandis que les dispositifs ESS doivent prendre en compte d'autres considérations concernant les chocs et les événements sismiques en fonction de leur emplacement.
Indice de protection (indice IP) : pour les compartiments sous le capot des véhicules électriques, les blocs-batteries et les armoires ESS extérieures, il existe différentes exigences. Il convient de confirmer que l'indice IP des contacteurs correspond à leur site d'installation réel.
Les groupes motopropulseurs des véhicules électriques soumettent les contacteurs à des commutations fréquentes et à cycle élevé, combinées à une large fenêtre de tension à mesure que la batterie vieillit et que sa résistance interne change.
Contacteurs du bloc principal (positifs et négatifs) : dimensionnez en fonction des besoins en courant de décharge continu maximum les plus élevés possibles de votre variateur de vitesse, y compris tout courant de freinage par récupération circulant dans l'autre sens mais restant dans les limites nominales.
Contacteur de précharge : taille spécifiquement adaptée à la capacité du circuit intermédiaire de votre onduleur, plutôt qu'à un pourcentage général de la valeur nominale du contacteur principal.
Chemin de charge rapide : lors d'une charge rapide, les courants sont beaucoup plus élevés que lors d'un fonctionnement normal pendant des durées prolongées, ce qui rend les cycles thermiques plus importants que le courant maximum seul.
Coordination avec BMS et protection par fusible : Le pouvoir de coupure de votre contacteur doit être conçu pour coopérer avec les fusibles de votre pack, plutôt que de les combattre. Si vos fusibles ne parviennent pas à éliminer le défaut assez rapidement, votre contacteur devra peut-être interrompre un courant de surcharge.
Les applications ESS diffèrent des véhicules électriques sur un point majeur : le cycle de service. Un contacteur de batterie stationnaire se ferme souvent une fois et reste fermé pendant des heures ou des jours, plutôt que de faire des cycles des dizaines de fois par jour.
Contacteurs de chaînes photovoltaïques et de boîtiers de combinaison par rapport aux contacteurs côté batterie : les conditions de défaut qui existeront du côté solaire du circuit sont différentes de celles existant du côté de la batterie en raison des différences de comportement des chaînes photovoltaïques et des batteries lors des courts-circuits.
Ici, la cote de service continu compte plus que la durée de vie : il est important que l'entrepreneur puisse gérer des périodes de fermeture prolongées, plutôt que d'avoir une cote élevée en termes de cycles de commutation.
Coordination avec les systèmes SCADA et d'arrêt d'urgence : une installation reliée au réseau devra disposer d'une certaine forme de capacité d'arrêt rapide. Ceci doit être pris en compte lors de la conception de vos critères de dimensionnement de contacteur.
Commutation de chaînes parallèles : si deux chaînes de batteries ou plus sont connectées au même bus, il sera nécessaire de prendre en compte le déséquilibre de charge plutôt que le courant total du système divisé également entre les chaînes.
Étape 1 : Définition de la fenêtre de tension – Déterminez la tension minimale et maximale du pack sur toute la plage d’état de charge, y compris les surtensions.
Étape 2 : Courant continu et de pointe — Tenez compte de la régénération, du courant de charge rapide ou de tout scénario de partage de charge avec des chaînes parallèles.
Étape 3 : Capacité d'interruption – Déterminez à partir de votre scénario de courant de défaut et de la manière dont vous vous coordonnez avec toute protection par fusible ou disjoncteur en amont.
Étape 4 : Cycle de service et objectif de durée de vie – Déterminez la durée de vie du contacteur par rapport à votre fréquence de commutation estimée tout au long de sa durée de vie.
Étape 5 : Déclassement environnemental – Tenez compte des considérations relatives à la température ambiante, à l'altitude et à l'enceinte.
Étape 6 : Bobine et tension de contrôle – Assurez-vous qu'il y a une compatibilité avec votre infrastructure basse tension existante et avec toutes les bobines PWM si nécessaire.
Étape 7 : Exigence de certification — Assurez-vous que le contacteur que vous avez sélectionné est certifié selon les normes pertinentes pour votre application sur le marché final. Les certifications typiques à considérer seraient UL 2202 / UL 2231 (systèmes de recharge pour véhicules électriques) / CEI 60947-4-1 / normes de contacteurs liées à la CEI / ISO 6469 (sécurité électrique des véhicules électriques).
Le contacteur CC agit comme le gardien final et la barrière physique pour l’ensemble du système de stockage d’énergie. Lors de la sélection de cet appareil, vous devez soigneusement prendre en compte les pointes de tension, les courants de défaut bidirectionnels et l"étanchéité environnementale.
Pour des raisons de sécurité, Chinehow fabrique une gamme complète de contacteurs pour systèmes solaires et stockage d'énergie pour les applications à forte demande. Contactez-nous maintenant pour des solutions de commutation haute tension personnalisées pour votre prochain projet.
Un contacteur de batterie de véhicule électrique (VE) nécessite une tension nominale qui est au moins 1,25 fois la tension de fonctionnement maximale de votre système de batterie, se traduisant généralement par 500 V à 1 000 V CC ou plus.
Pour calculer le courant nominal continu requis pour un contacteur à courant continu (CC), multipliez le courant de fonctionnement normal de votre charge par un facteur de sécurité et de service de 1,25 à 1,50, puis appliquez des facteurs de déclassement pour la température et l"altitude.
Oui, vous pouvez souvent utiliser le même modèle de contacteur pour les applications de véhicules électriques (VE) et de systèmes de stockage d"énergie stationnaires (ESS), à condition que le courant continu du contacteur, la tension maximale du système et le pouvoir de coupure soient conformes aux exigences des deux systèmes.
