Une protection électrique fiable dans les applications industrielles et commerciales dépend de l'interruption instantanée des courants de court-circuit avant que des dommages thermiques catastrophiques ne se produisent. La spécification d’un mauvais mécanisme de protection des circuits entraîne de graves problèmes de fonctionnement. Une mauvaise compréhension de la façon dont certains types de disjoncteurs réagissent aux courants d'appel et aux températures ambiantes entraîne des déclenchements intempestifs, une dégradation des équipements ou des défauts de conformité lors des inspections de sécurité. Évaluer si un disjoncteur magnétique pur, magnéto-thermique ou magnéto-hydraulique est approprié nécessite une compréhension précise de leurs fonctionnements électromécaniques internes, de leurs courbes de déclenchement et de leurs limites environnementales. Vous devez faire correspondre les caractéristiques exactes du disjoncteur au profil de charge. Un disjoncteur magnétique constitue la principale ligne de défense contre ces graves défauts électriques. Il utilise un électro-aimant interne pour détecter les pics de courant dangereux et couper physiquement le circuit en quelques millisecondes.
Suppression instantanée des défauts : les disjoncteurs magnétiques utilisent une bobine solénoïde pour concentrer et amplifier un champ magnétique proportionnel au courant de charge, permettant un déclenchement immédiat en cas de surintensités ou de courts-circuits graves.
Variations spécifiques à l"application : alors que les disjoncteurs magnétiques purs offrent une protection instantanée, les variantes thermomagnétiques et hydrauliques-magnétiques introduisent des délais nécessaires pour s"adapter aux courants d"appel normaux du moteur ou du transformateur.
Stabilité environnementale : les disjoncteurs magnéto-hydrauliques fonctionnent indépendamment de la température ambiante, ce qui les rend supérieurs aux environnements extrêmes par rapport aux alternatives thermomagnétiques sensibles à la température.
Critères de spécification : Une sélection appropriée nécessite d"adapter la courbe de déclenchement et le mécanisme interne du disjoncteur au profil de charge spécifique, à l"environnement d"exploitation et aux contraintes du boîtier (par exemple, montage sur rail DIN dans les boîtiers de commande).
Table des matières

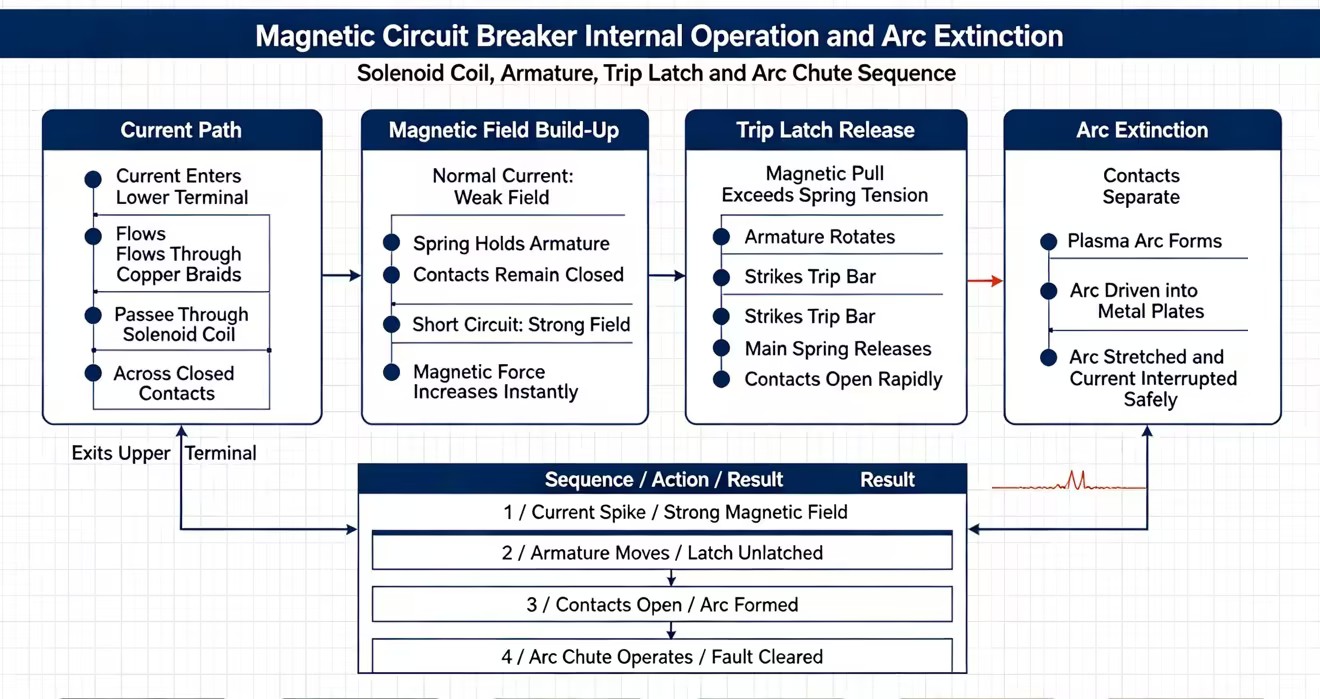

Les ingénieurs doivent comprendre la séquence exacte de fonctionnement et le cheminement du courant interne pour prédire le comportement d"un disjoncteur dans des conditions de défaut spécifiques. Un disjoncteur n"est pas un simple interrupteur marche-arrêt. Il s"agit d"un dispositif électromécanique hautement calibré conçu pour surveiller le flux de courant en continu. Comprendre la physique interne vous aide à résoudre les problèmes de déclenchement intempestif et à vérifier la coordination de la protection dans l"usine.
Le courant circule par le chemin interne du disjoncteur et traverse la bobine magnétique. Dans des conditions normales, la force magnétique n’est pas assez forte pour déplacer le mécanisme de déclenchement, le circuit reste donc fermé. La conception de la bobine concentre le champ magnétique, permettant au disjoncteur de détecter rapidement les augmentations soudaines de courant.
Lorsqu’un court-circuit se produit, le courant augmente fortement et crée un champ magnétique beaucoup plus puissant. Cette force active le mécanisme de déclenchement et ouvre les contacts pour arrêter le flux de courant. Le disjoncteur doit être correctement évalué pour gérer l"énergie de défaut et interrompre le circuit en toute sécurité.
Un niveau de surintensité prédéterminé crée suffisamment de force magnétique pour attirer une armature métallique articulée. C"est le seuil mécanique du disjoncteur. Le fabricant calibre la distance entre l"induit et l"électro-aimant. Ils calibrent également la tension du ressort de retenue. Lorsque la traction magnétique dépasse la tension du ressort, l’armature se déplace.
Le mouvement de l"armature initie la séquence de déverrouillage. L"armature heurte une barre de déclenchement ou une gâchette de verrouillage. Cette action libère l"énergie mécanique stockée dans le ressort de commande principal. Le mécanisme de contact à ressort s"ouvre rapidement. La liaison mécanique est conçue pour ne pas se déclencher. Cela signifie que vous ne pouvez pas maintenir le disjoncteur fermé contre un défaut en forçant physiquement la poignée en position ON. Le mécanisme interne déverrouillera toujours et ouvrira les contacts.
Les mesures du temps de réponse pour un déclenchement instantané sont généralement mesurées en millisecondes. L’objectif est d’arrêter le circuit immédiatement lorsque le courant devient trop puissant. Des temps de nettoyage rapides empêchent la fonte des câbles en aval. Ils protègent également les composants électroniques sensibles des surtensions et des surintensités catastrophiques. Un disjoncteur magnétique standard élimine un court-circuit en moins d'un cycle CA.
La séparation physique des bornes inférieure et supérieure interrompt le cheminement normal du courant. Cependant, le courant électrique résiste aux interruptions. Lorsque les contacts se séparent, la haute tension ionise l"air entre eux. Cela crée un arc de plasma surchauffé. L"arc permet au courant de continuer à circuler momentanément même si les contacts métalliques physiques ne se touchent plus. Les températures à l’intérieur de cet arc peuvent dépasser 5 000 degrés Celsius, suffisamment pour vaporiser des métaux standards.
Les chambres de coupure et les diviseurs d"arc jouent un rôle essentiel dans la dissipation en toute sécurité de cet arc électrique. Le champ magnétique généré par le courant de défaut éloigne l"arc des contacts. Il force l’arc vers le haut dans une série de plaques métalliques parallèles. Ces plaques s"étirent, refroidissent et divisent l"arc en segments plus petits. L"arc perd rapidement son énergie conductrice et s"éteint, complétant ainsi l"interruption du circuit en toute sécurité.
Pour garantir une extinction fiable de l"arc, les techniciens sur le terrain suivent ces pratiques spécifiques :
Montez le disjoncteur dans l"orientation exacte spécifiée par le fabricant, car la gravité et la dynamique thermique affectent la ventilation de l"arc.
Maintenir un espace physique adéquat au-dessus des évents du disjoncteur pour permettre aux gaz ionisés de s"échapper sans provoquer de contournement entre phases.
Inspectez le boîtier extérieur à la recherche de suie ou de décoloration après un défaut majeur, ce qui indique que les chambres de coupure ont absorbé une énergie importante.
Vérifiez que le calibre de coupure correspond au courant de défaut disponible à l"emplacement spécifique du panneau avant de mettre sous tension.
Les disjoncteurs magnétiques purs sont rarement utilisés isolément pour les charges générales. La plupart des applications industrielles et commerciales nécessitent une combinaison de protection contre les surcharges et les courts-circuits. Comprendre les variations hybrides est essentiel pour une spécification précise. La sélection d’une mauvaise variation rend l’équipement vulnérable à des surcharges soutenues de faible niveau ou provoque des déclenchements intempestifs frustrants lors du démarrage de l’équipement.
Les disjoncteurs magnétiques purs offrent une protection immédiate contre les courts-circuits. Ils n"utilisent pas d"éléments thermiques ni de temporisations, ils se déclenchent donc dès que le courant dépasse le seuil magnétique. Ils sont couramment utilisés pour les équipements électroniques sensibles et les systèmes de commande de moteur où la protection contre les courts-circuits est gérée séparément de la protection contre les surcharges.
Les disjoncteurs magnéto-thermiques combinent la protection contre les surcharges et les courts-circuits dans un seul appareil. L"élément thermique utilise une bande bimétallique pour détecter les surcharges à long terme, tandis que la bobine magnétique réagit instantanément aux courts-circuits. Ils sont largement utilisés dans les panneaux commerciaux, les systèmes CVC et les applications électriques générales où une protection stable est requise.
Les disjoncteurs magnétiques hydrauliques utilisent une bobine magnétique, un noyau mobile, un ressort et une chambre à fluide pour contrôler la réponse du déclenchement. Le fluide fournit un retard réglable qui permet des courants de démarrage normaux provenant de moteurs ou de transformateurs sans déclenchements indésirables. Lors de courts-circuits graves, la force magnétique agit immédiatement pour déconnecter le circuit et protéger l"équipement.
L"évaluation des fonctionnalités du disjoncteur par rapport aux résultats opérationnels requis, à l"évolutivité et à la conformité en matière de sécurité garantit une fiabilité à long terme. Vous ne pouvez pas sélectionner un disjoncteur en fonction uniquement de l"ampérage. Vous devez évaluer la manière dont le mécanisme interne interagit avec les caractéristiques de charge spécifiques et l"environnement physique dans lequel le panneau est installé.
L"analyse des courbes de déclenchement du fabricant est une étape obligatoire dans la sélection du disjoncteur. Les courbes caractéristiques temps-courant (TCC) cartographient la relation exacte entre l"amplitude du courant et le temps de déclenchement. L"axe horizontal représente le courant sous la forme d"un multiple de la valeur nominale continue du disjoncteur. L"axe vertical représente le temps nécessaire pour déclencher. Les ingénieurs utilisent ces courbes pour garantir que le disjoncteur tient pendant le démarrage normal mais se déclenche avant que les câbles ne soient endommagés.
Vous devez faire la différence entre les charges résistives et les charges inductives. Les charges résistives, comme les radiateurs et l’éclairage à incandescence, ont un courant d’appel minimal. Ils peuvent utiliser des disjoncteurs avec des courbes de déclenchement rapides. Les charges inductives, comme les moteurs et les transformateurs, génèrent d"énormes pics de courant lors du démarrage. Ces charges nécessitent des disjoncteurs avec des temporisations spécifiques pour éviter les déclenchements intempestifs. La sélection d"une courbe de retard d"appel élevé permet au moteur d"atteindre sa vitesse de fonctionnement sans faire tomber le circuit.
Type de courbe de déclenchement | Seuil de déclenchement magnétique | Application typique | Tolérance d"appel |
|---|---|---|---|
Courbe B | 3 à 5 fois le courant nominal | Charges résistives, automates, circuits de contrôle | Faible |
Courbe C | 5 à 10 fois le courant nominal | Éclairage général, petits moteurs | Modéré |
Courbe D | 10 à 20 fois le courant nominal | Transformateurs, moteurs industriels lourds | Haut |
Courbe K | 8 à 12 fois le courant nominal | Charges inductives à appel élevé | Haut |
Courbe Z | 2 à 3 fois le courant nominal | Semi-conducteurs très sensibles | Très faible |
La température ambiante peut affecter la précision du disjoncteur. Les disjoncteurs magnéto-thermiques dépendent de la chaleur pour déclencher la protection contre les surcharges. Des températures élevées peuvent donc provoquer des déclenchements plus précoces, tandis que des environnements froids peuvent retarder la protection. Les disjoncteurs magnéto-hydrauliques utilisent la détection de courant magnétique au lieu de la chaleur, offrant ainsi des performances de déclenchement plus stables sur une plage de températures plus large.
Un espace d"installation approprié garantit un fonctionnement sûr et fiable du disjoncteur. Les ingénieurs doivent prendre en compte la taille du disjoncteur, la compatibilité avec le rail DIN, l"espace de câblage et la disposition du boîtier avant l"installation. Même les disjoncteurs magnéto-hydrauliques stables en température nécessitent une ventilation adéquate autour des autres composants pour éviter la surchauffe et maintenir la fiabilité du système à long terme.
Le principe de fonctionnement fondamental d"un disjoncteur magnétique (utiliser un électro-aimant pour couper instantanément un circuit en cas de défaut) est fondamental pour la sécurité électrique. La séparation rapide des contacts et l"extinction efficace de l"arc résultant évitent des dommages catastrophiques aux équipements. Cependant, les disjoncteurs magnétiques purs sont hautement spécialisés et nécessitent une coordination minutieuse avec des relais de surcharge séparés.
Pour les applications générales, les disjoncteurs magnéto-thermiques offrent une double protection fiable contre les surcharges et les courts-circuits. Pour les environnements présentant des variations de température extrêmes ou des charges nécessitant une gestion précise du courant d’appel, les disjoncteurs magnéto-hydrauliques s’imposent comme le choix d’ingénierie supérieur. Ils éliminent les variables de déclassement de température et fournissent des délais hautement personnalisables.
Les ingénieurs doivent suivre les étapes suivantes lors de la spécification de la protection des circuits :
Examinez les courbes caractéristiques temps-courant spécifiques pour toutes les charges inductives anticipées afin d"éviter les déclenchements intempestifs au démarrage.
Calculez les variables de température ambiante pour l"environnement d"installation final et appliquez les facteurs de déclassement nécessaires si vous utilisez des dispositifs thermomagnétiques.
Vérifiez les contraintes du boîtier, y compris la compatibilité du rail DIN et la profondeur du panneau, par rapport aux dimensions physiques du disjoncteur sélectionné.
Consultez les spécifications du fabricant pour confirmer que la valeur nominale d"interruption de court-circuit dépasse le courant de défaut maximum disponible à l"emplacement du panneau.
R : Les disjoncteurs thermiques utilisent une bande bimétallique chauffante pour fournir une protection retardée contre les surcharges progressives. Les disjoncteurs magnétiques utilisent un électro-aimant interne pour fournir une protection instantanée contre les courts-circuits graves. La plupart des disjoncteurs commerciaux et industriels modernes combinent les deux mécanismes en une seule unité thermomagnétique pour offrir une protection complète contre tous les types de défauts.
R : Le mécanisme de déclenchement magnétique fonctionne presque instantanément. Lors d"un court-circuit grave, le champ magnétique devient suffisamment puissant pour déverrouiller l"induit en quelques millisecondes. Cette réponse rapide élimine généralement le défaut en moins d"un cycle CA, évitant ainsi les dommages thermiques au câblage en aval et aux équipements sensibles.
R : Bien que le principe magnétique fondamental s’applique à la fois au courant alternatif et au courant continu, les mécanismes internes diffèrent. Les arcs CC sont beaucoup plus difficiles à éteindre car la tension ne dépasse pas zéro. Les disjoncteurs CA et CC présentent différentes conceptions de bobines et configurations de chambres de coupure. Ils ne sont pas universellement interchangeables et doivent être évalués spécifiquement pour l’application.
R : Le point de déclenchement d"un disjoncteur hydraulique-magnétique est entièrement déterminé par le flux magnétique généré par le courant de charge et la résistance mécanique du Dashpot de fluide. Ni l"intensité du champ magnétique ni la viscosité technique du fluide silicone ne sont significativement modifiées par les changements de température ambiante standard, garantissant ainsi des performances constantes.
R : Un léger bourdonnement peut être normal en raison du courant alternatif générant un champ magnétique fluctuant dans la bobine. Cependant, un bourdonnement excessif ou fort indique souvent une condition de déclenchement imminente, une armature interne desserrée ou un circuit qui fonctionne dangereusement près de son seuil de surcharge maximum.
R : La vérification du déclenchement magnétique instantané nécessite un équipement de test d"injection primaire spécialisé. Cet équipement simule en toute sécurité un défaut de court-circuit à courant élevé pour mesurer le temps de réponse exact en millisecondes du disjoncteur. En raison des courants élevés impliqués, ces tests doivent être effectués uniquement par du personnel qualifié en matière de tests électriques.
