Les dispositifs de protection contre les surintensités constituent la principale sécurité intégrée pour toute infrastructure électrique. Ils protègent le câblage, préviennent les dommages catastrophiques aux équipements et assurent la sécurité du personnel en cas de panne. Une mauvaise spécification d'un disjoncteur entraîne de graves conséquences pour votre installation. La sélection d'un disjoncteur sous-évalué introduit des risques d'incendie massifs et un potentiel de défaillance catastrophique lors d'un défaut. À l’inverse, une spécification excessive conduit à une utilisation très inefficace de l’espace du panneau et à une complexité d’ingénierie inutile. Vous devez comprendre les limites techniques strictes entre les disjoncteurs miniatures et les disjoncteurs à boîtier moulé . L'élaboration d'une spécification fondée sur des preuves garantit que votre panneau électrique fonctionne de manière sûre et efficace dans toutes les conditions de charge. Nous détaillerons les principales différences techniques, les limites opérationnelles et les exigences d'installation pour vous aider à faire le bon choix pour votre application spécifique.
Capacité actuelle : les MCB sont conçus pour les applications à faible courant (à partir de 0,5 A jusqu"à 125 A), tandis que les MCCB gèrent des charges à courant plus élevé (généralement commençant à 15 A et allant jusqu"à 2 500 A ou plus).
Valeurs nominales de coupure : les MCCB offrent des capacités de coupure de court-circuit nettement plus élevées (jusqu"à 200 kA) par rapport aux MCB (généralement plafonnées entre 10 kA et 15 kA).
Ajustabilité du déclenchement : les MCB comportent des paramètres de déclenchement fixes ; Les MCCB fournissent des caractéristiques de déclenchement réglables (thermiques, magnétiques ou électroniques avancées/à semi-conducteurs) pour une coordination précise du système.
Champ d"application : les MCB sont la norme pour l"éclairage résidentiel, commercial et les petites machines, tandis que les MCCB sont requis pour les moteurs industriels lourds, les alimentations principales et les tableaux de distribution commerciaux complexes.
Table des matières

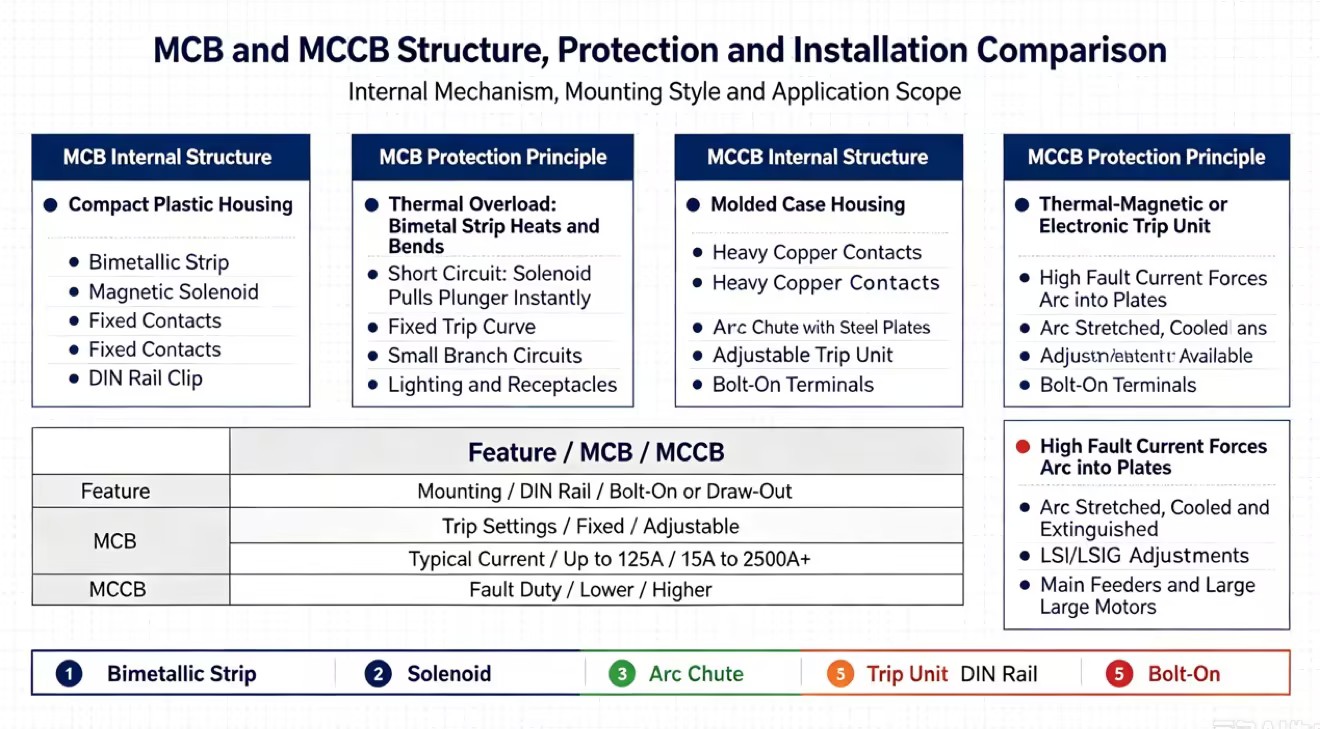

Un disjoncteur miniature (MCB) est un dispositif de protection compact conçu pour les circuits basse tension. Il protège les systèmes électriques contre les surcharges et les courts-circuits, ce qui le rend adapté aux panneaux résidentiels, aux circuits d"éclairage commerciaux et aux petits systèmes de contrôle.
Les MCB utilisent deux méthodes de protection. L"élément thermique détecte les surcharges continues grâce à une bande bimétallique, tandis que l"élément magnétique répond instantanément aux courts-circuits. Leur conception standard sur rail DIN de 35 mm permet une installation rapide et économise de l"espace sur le panneau. Avec des valeurs nominales typiques de 0,5 A à 125 A, les MCB sont idéaux pour les charges électriques petites et prévisibles, telles que les circuits d"éclairage de bureau et la distribution générale d"énergie.

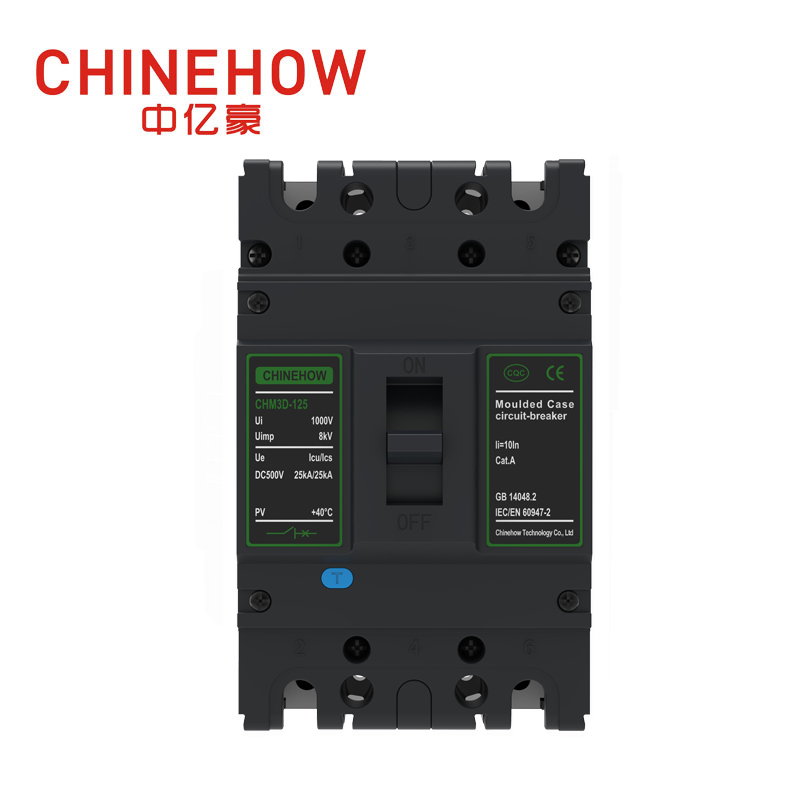

Un disjoncteur à boîtier moulé sert de dispositif de protection robuste de qualité industrielle. Les fabricants abritent les composants internes dans un matériau isolant moulé épais, généralement un plastique thermodurci ou un composite verre-polyester. Ce boîtier robuste contient la chaleur extrême et l'énergie d'arc explosif générées lors d'interruptions de panne de haut niveau.
Les MCCB sont conçus pour les applications industrielles et à courant élevé. Ils utilisent des contacts en cuivre plus grands et des chambres à arc avancées pour interrompre en toute sécurité les courants de défaut élevés. La chambre à arc divise et éteint rapidement les arcs électriques, protégeant ainsi l"équipement contre de graves dommages.
Par rapport aux MCB, les MCCB offrent une capacité de courant plus élevée, des paramètres de déclenchement réglables et des performances de protection plus élevées. Ils nécessitent un montage sur panneau et sont couramment utilisés dans les usines, les principaux systèmes de distribution et les centres de contrôle de moteurs. Par exemple, une alimentation industrielle de 800 A avec un niveau de court-circuit de 65 kA nécessite un MCCB pour gérer en toute sécurité l"énergie de défaut et rétablir l"alimentation après le déclenchement de la protection.
La distinction la plus immédiate réside dans le courant nominal continu. Les disjoncteurs miniatures fonctionnent dans une limite supérieure stricte. Les plages d"ampérage standard commencent à une fraction d"ampère et culminent généralement à 63A, 100A ou 125A. Ils protègent les circuits de dérivation et les appareils individuels. Les disjoncteurs à boîtier moulé offrent une large plage opérationnelle. Ils commencent autour de 15 A pour les petites charges industrielles et évoluent massivement jusqu"à 2 500 A ou plus pour les entrées de service principales.
La taille du châssis représente un concept d"ingénierie exclusif aux plus gros disjoncteurs. La taille du cadre dicte le courant continu maximum que le boîtier physique en plastique et les contacts internes peuvent transporter en toute sécurité. Cependant, vous pouvez installer un déclencheur plus petit dans un cadre plus grand. Par exemple, vous pouvez placer un déclencheur de 150 A dans un cadre de 250 A. Cette modularité permet aux installations de mettre à niveau les déclencheurs à mesure que les charges augmentent sans modifier l"empreinte physique du disjoncteur ou les jeux de barres en cuivre. Les disjoncteurs miniatures manquent complètement de cette modularité.
Spécification | Disjoncteur miniature | Disjoncteur à boîtier moulé |
|---|---|---|
Plage de courant continu | 0,5A à 125A | 15A à 2500A+ |
Modularité du cadre | Fixe, non évolutif | Déclencheurs interchangeables dans les cadres |
Taille typique du conducteur | Jusqu"à 35 mm² (AWG 2) | Jusqu"à plusieurs câbles de 300 mm² (MCM) |
Les valeurs de tension déterminent où vous pouvez déployer chaque appareil en toute sécurité. Les disjoncteurs miniatures sont strictement conçus pour les systèmes basse tension standard. Vous les appliquez dans des réseaux AC monophasés 230 V ou triphasés 415 V. Leurs jeux internes et les matériaux de leur boîtier ne peuvent pas isoler en toute sécurité des tensions plus élevées.
Les variantes de boîtier moulé présentent des tensions nominales d"isolement (Ui) et des tensions nominales de tenue aux chocs (Uimp) nettement plus élevées. Le boîtier thermodurci épais offre une résistance diélectrique supérieure. Cela permet aux ingénieurs de les déployer dans des systèmes industriels lourds de 690 V CA ou dans des applications spécialisées de 1 000 V CC, telles que des panneaux solaires commerciaux ou des systèmes de stockage d"énergie par batterie. Les niveaux d"isolation plus élevés empêchent les contournements entre les phases ou vers le boîtier mis à la terre pendant les transitoires de tension.
La capacité de coupure définit le courant de défaut maximum qu"un disjoncteur peut arrêter en toute sécurité sans exploser ni fermer ses contacts. La capacité ultime de coupure de court-circuit (Icu) représente le courant de défaut maximum que le disjoncteur peut interrompre une fois, bien qu"il puisse ne pas rester utilisable par la suite. La capacité de coupure de court-circuit de service (Ics) indique le courant de défaut que le disjoncteur peut interrompre à plusieurs reprises tout en restant pleinement opérationnel.
Lorsque l’on compare les capacités de résolution des défauts des MCB et des MCCB , l’écart est énorme. Les disjoncteurs miniatures gèrent généralement 6kA à 15kA. Cela suffit pour les panneaux résidentiels ou commerciaux légers où le transformateur secteur limite le courant de défaut disponible. Les disjoncteurs à boîtier moulé sont conçus pour interrompre en toute sécurité les courants de défaut massifs, allant souvent de 25 kA à 100 kA, voire 200 kA. Spécifier un disjoncteur avec un pouvoir de coupure inadéquat constitue une défaillance de sécurité. Un défaut dépassant la valeur nominale du disjoncteur entraînera la rupture du dispositif, entraînant des arcs électriques et la destruction du panneau.
Les disjoncteurs miniatures utilisent des caractéristiques de déclenchement fixes. Les fabricants les calibrent en usine selon des courbes temps-courant spécifiques, communément désignées comme type B, C, D, K ou Z. Un disjoncteur de type B se déclenche entre 3 et 5 fois le courant nominal, idéal pour les charges résistives. Un disjoncteur de type D déclenche entre 10 et 20 fois le courant nominal, nécessaire pour les moteurs à appel élevé. Une fois que vous avez sélectionné la courbe, vous restez verrouillé dans ce profil de performances spécifique.
Type de courbe | Seuil de déclenchement (multiple de In) | Application typique |
|---|---|---|
Tapez B | 3x à 5x | Charges résistives, éclairage, circuits résidentiels |
Tapez C | 5x à 10x | Charges inductives, petits moteurs, éclairage commercial |
Tapez D | 10x à 20x | Charges d"appel élevées, transformateurs, moteurs lourds |
Tapez K | 8x à 12x | Circuits moteur nécessitant une protection étanche contre les courts-circuits |
Les disjoncteurs moulés offrent un réglage essentiel. Les versions thermomagnétiques permettent aux ingénieurs de définir physiquement des seuils spécifiques de surcharge thermique et de court-circuit magnétique. Cette flexibilité s"avère nécessaire lors de la mise en service de machines industrielles. Les modèles avancés sont équipés de déclencheurs électroniques (ETU). Ces microprocesseurs utilisent les paramètres LSI (Long-time, Short-time, Instantaneous) et LSIG (Ground default). Les ingénieurs manipulent ces paramètres pour obtenir une coordination sélective précise dans des réseaux complexes, garantissant que seul le disjoncteur le plus proche du défaut se déclenche tandis que le reste de l"installation reste alimenté.
Paramètre | Fonction | Exemple de plage de réglage |
|---|---|---|
Longue durée (L) | Protection contre les surcharges thermiques | 0,4 à 1,0 x In |
Court-temps (S) | Protection retardée contre les courts-circuits | 1,5 à 10 x Ir (avec temporisation) |
Instantané (I) | Déclenchement immédiat en court-circuit | 2 à 15 x In (pas de retard intentionnel) |
Le volume physique et les exigences de montage dictent la conception des panneaux. Les disjoncteurs miniatures donnent la priorité aux installations à haute densité. Leur montage sur rail DIN standardisé permet aux tableautiers de regrouper des dizaines de circuits dans un petit boîtier. La taille compacte fonctionne parfaitement pour la distribution d’éclairage et de prises.
Les disjoncteurs à boîtier moulé nécessitent un espace de panneau important. Ils utilisent des supports de panneau boulonnés pour sécuriser le cadre lourd et résister aux contraintes mécaniques des câbles épais. Vous devez prévoir un espacement dédié autour de ces disjoncteurs. Ils nécessitent des zones de dégagement spécifiques pour la dissipation de la chaleur en fonctionnement normal et l"évacuation de l"arc en cas de défaut. De plus, les gros conducteurs qui y sont attachés nécessitent des rayons de courbure de câble importants à l"intérieur de l"enceinte.
Les disjoncteurs miniatures offrent une intégration limitée d"accessoires. Vous pouvez généralement connecter des contacts auxiliaires de base pour surveiller l"état du disjoncteur ou ajouter de simples déclencheurs de dérivation pour un arrêt à distance. Cependant, la petite taille physique restreint les ajouts mécaniques complexes.
La modularité d"un disjoncteur à boîtier moulé plus grand permet une personnalisation étendue. Vous pouvez installer sur site des déclencheurs shunt avancés, des déclencheurs à sous-tension (UVR) et plusieurs contacts auxiliaires. Plus important encore, vous pouvez fixer les opérateurs de moteur à l"avant du disjoncteur. Cela permet des capacités de commutation à distance, permettant aux gestionnaires d"installations d"ouvrir ou de fermer le disjoncteur via un système SCADA ou un système de gestion de bâtiment (BMS) sans ouvrir la porte du panneau.
La sélection du bon disjoncteur nécessite d"évaluer le courant de charge, les niveaux de court-circuit, l"environnement d"installation et les besoins d"expansion futurs. Les ingénieurs doivent également définir le type de protection requis, tel qu"une protection contre les surcharges, les courts-circuits ou les fuites à la terre. Les MCB nécessitent généralement des dispositifs RCCB séparés pour la protection contre les défauts à la terre, tandis que les MCCB peuvent fournir des fonctions de protection avancées via des déclencheurs électroniques.
Les MCB conviennent aux applications avec des charges stables et prévisibles, telles que les circuits d"éclairage, les panneaux résidentiels, les branches CVC et les petits tableaux de distribution. Leur conception compacte sur rail DIN permet une installation rapide et économise de l"espace sur le panneau. Ils constituent le choix préféré lorsque les niveaux de défaut sont faibles et que des paramètres de protection réglables ne sont pas nécessaires.
Les MCCB sont conçus pour les systèmes électriques de plus grande taille, notamment les machines industrielles, la distribution d"énergie principale et les charges de moteur lourdes. Ils offrent un pouvoir de coupure plus élevé, des paramètres de déclenchement réglables et des options de protection avancées. Les MCCB sont idéaux lorsque les systèmes nécessitent une protection plus élevée contre les pannes, une coordination sélective, un contrôle à distance ou de futures mises à niveau de charge.
Pour les applications de 63 A à 125 A, le choix dépend des exigences du système plutôt que du seul courant nominal. Les MCB fonctionnent bien pour les panneaux compacts avec des charges stables et des niveaux de défaut inférieurs. Les MCCB sont meilleurs lorsqu"un pouvoir de coupure plus élevé, une protection réglable, une extension future ou des fonctions de communication sont nécessaires. L"évaluation de la conception complète du système permet de déterminer l"option la plus appropriée.
Les MCB ont des paramètres de déclenchement fixes, de sorte que les augmentations de charge nécessitent généralement le remplacement de l"intégralité du disjoncteur. Les MCCB offrent une meilleure flexibilité à long terme car leurs déclencheurs peuvent être ajustés pour s"adapter aux conditions changeantes de charge. Cela permet aux installations de mettre à niveau leurs équipements ou de modifier les paramètres de protection sans modifications majeures des panneaux.
Les MCB sont faciles à remplacer car ils utilisent un montage sur rail DIN standard et nécessitent un temps d"installation minimal. Les MCCB nécessitent une maintenance plus complexe en raison de leur plus grande taille, de leurs câbles plus lourds et de leurs connexions boulonnées. Ils nécessitent également des tests réguliers, tels que des tests d"injection primaire et secondaire, pour garantir que le système de déclenchement reste précis pendant un fonctionnement à long terme.
Les MCB et les MCCB suivent différentes normes industrielles en fonction de leurs applications. Les MCB sont couramment utilisés selon la norme CEI 60898 pour les systèmes résidentiels et commerciaux légers, tandis que les modèles industriels peuvent suivre la CEI 60947-2. Les MCCB sont principalement conçus selon les normes CEI 60947-2 ou UL 489. La sélection de la norme appropriée garantit que le disjoncteur répond aux exigences de sécurité locales et offre une protection fiable.
Calculez le courant de défaut maximum disponible à l"emplacement spécifique de votre panneau pour établir le pouvoir de coupure minimum requis.
Vérifiez les futurs plans d"expansion de charge de votre installation pour déterminer si des déclencheurs réglables sont nécessaires pour éviter un remplacement prématuré du matériel.
Mesurez l"espace physique disponible et les rayons de courbure des câbles dans vos boîtiers existants pour garantir la compatibilité avec des cadres boulonnés plus grands.
Consultez vos codes électriques locaux et les exigences de gestion des installations pour vérifier si le fonctionnement à distance ou l"intégration BMS est obligatoire pour votre application.
R : Vous ne pouvez pas les échanger directement sur le même matériel de montage. Les disjoncteurs miniatures utilisent un rail DIN de 35 mm, tandis que les disjoncteurs à boîtier moulé nécessitent des supports de panneau boulonnés. La mise à niveau nécessite des modifications importantes des panneaux, de nouvelles connexions de jeux de barres et la vérification d"un espace physique adéquat pour la dissipation thermique et le cintrage des câbles.
R : LSI signifie Longue durée, Courte durée et Instantané. Longtemps dicte la protection contre les surcharges thermiques. Le court-circuit contrôle la réponse aux courts-circuits modérés, permettant des délais. Instantané définit le seuil d"un déclenchement immédiat lors d"un court-circuit massif. Ces paramètres permettent une coordination sélective précise.
R : Les disjoncteurs à boîtier moulé supportent des courants nettement plus élevés, nécessitant des câbles en cuivre ou en aluminium plus épais et de plus gros calibre. Ces gros conducteurs sont rigides et difficiles à plier. Les codes électriques imposent des rayons de courbure spécifiques pour éviter les contraintes mécaniques sur les cosses du disjoncteur et pour éviter d"endommager l"isolation du câble.
R : Les disjoncteurs miniatures standard n’offrent pas de protection contre les défauts à la terre. Ils protègent uniquement contre les surintensités et les courts-circuits. Pour obtenir une protection contre les défauts à la terre au format rail DIN, vous devez installer un disjoncteur à courant résiduel (RCCB) séparé ou utiliser un RCBO combiné.
R : Les normes de l"industrie recommandent de tester les disjoncteurs à boîtier moulé tous les trois à cinq ans, en fonction de l"environnement opérationnel. Les environnements industriels difficiles nécessitent des tests annuels. Les techniciens utilisent des tests d"injection secondaire pour vérifier les déclencheurs électroniques et des tests d"injection primaire pour confirmer l"intégrité mécanique des contacts.
R : Icu (capacité ultime de coupure de court-circuit) est le courant de défaut maximum qu"un disjoncteur peut interrompre une fois en toute sécurité, bien qu"il puisse devoir être remplacé par la suite. Ics (Service Short-Circuit Breaking Capacité) est le courant de défaut maximum que le disjoncteur peut interrompre plusieurs fois tout en restant pleinement fonctionnel.
