Les déclenchements intempestifs et les pannes catastrophiques des équipements proviennent souvent d"une protection de circuit mal spécifiée. Les disjoncteurs thermiques standard reposent sur des bandes bimétalliques qui se déforment lorsqu"elles sont chauffées, créant ainsi une limitation sévère dans les environnements aux températures ambiantes fluctuantes. Une chaleur élevée provoque un déclenchement prématuré, tandis qu"un froid extrême retarde la réponse du déclenchement, laissant les machines vulnérables. Les ingénieurs sont confrontés à un défi constant : adapter des profils de charge précis, en particulier des courants d"appel élevés, sans surdimensionner le disjoncteur ni compromettre la sécurité.
Les disjoncteurs magnétiques hydrauliques offrent une solution stable en température. Ils fonctionnent à l'aide d'une bobine solénoïde et d'un dashpot rempli de liquide, se déclenchant uniquement en fonction du courant réel traversant le circuit. Ce mécanisme élimine le besoin de déclassement thermique. Une intégration réussie nécessite une évaluation rigoureuse des courbes de déclenchement, des caractéristiques électriques, des contraintes mécaniques et des configurations de circuits. Maîtriser la sélection appropriée des disjoncteurs magnétiques hydrauliques permet aux ingénieurs d’isoler immédiatement les défauts tout en ignorant les transitoires de démarrage inoffensifs.
Indépendance de la température : les disjoncteurs magnétiques hydrauliques se déclenchent uniquement en fonction du courant, éliminant ainsi les exigences de déclassement associées aux disjoncteurs thermiques dans les environnements extrêmes.
Précision de la courbe de déclenchement : La sélection de la courbe de temporisation correcte est essentielle pour s"adapter aux courants d"appel (par exemple, moteurs, transformateurs) sans sacrifier la protection contre les courts-circuits.
Valeurs nominales spécifiques à l"application : les tensions nominales CA et CC, la compatibilité de fréquence et la capacité de coupure doivent être strictement adaptées à l"environnement opérationnel de l"équipement.
Configurations internes polyvalentes : les configurations avancées telles que les commutateurs auxiliaires, les déclencheurs shunt et les conceptions à double bobine permettent une intégration transparente dans les boucles de contrôle automatisées et les automates.
Table des matières
Une protection fiable des équipements exige un déclenchement intempestif et une isolation immédiate des défauts. Le disjoncteur doit offrir des performances constantes dans divers environnements d"exploitation, qu"il soit installé dans une enceinte de télécommunications extérieure glaciale ou dans un panneau de commande d"usine étouffant. Les dispositifs thermiques standards échouent à ce test lorsque les températures ambiantes fluctuent, obligeant les ingénieurs à surdimensionner le disjoncteur pour éviter de faux déclenchements en été, ce qui laisse l"équipement sous-protégé en hiver. La technologie magnétique hydraulique résout ce problème en découplant entièrement le mécanisme de déclenchement de la chaleur ambiante.
Les disjoncteurs magnétiques hydrauliques utilisent une bobine solénoïde, un noyau de fer rappelé par un ressort et un tube de tableau de bord rempli de fluide silicone. Le champ magnétique généré par le courant de charge tire le noyau de fer contre la tension du ressort. Parce que cela repose sur l"électromagnétisme plutôt que sur la dilatation thermique, le disjoncteur maintient un courant nominal de 100 %, quelle que soit la température ambiante. Il fonctionne de manière constante de -40°C à +85°C. Les alternatives bimétalliques nécessitent des courbes de déclassement thermique complexes pour éviter les faux déclenchements dans les enceintes chaudes, compliquant ainsi le processus de conception et introduisant des variables de performances inacceptables.
De nombreuses charges industrielles, telles que les moteurs à induction, les gros transformateurs et les alimentations haute capacité, génèrent d"énormes pics de courant lors du démarrage. La viscosité du fluide silicone à l"intérieur du Dashpot permet un délai contrôlé. Lorsqu"un courant d"appel inoffensif frappe la bobine, le champ magnétique tire le noyau, mais le fluide ralentit son mouvement. Ce délai permet à l"équipement de démarrer sans déclencher de faux déclenchement. Si la surintensité persiste au-delà de la fenêtre de démarrage normale, le noyau finit par s"appuyer contre la pièce polaire, maximisant le flux magnétique et ouvrant les contacts pour éliminer le défaut.
Bien que le point de déclenchement ultime soit insensible à la température, les conditions ambiantes affectent la viscosité du fluide silicone. Un froid extrême épaissit le fluide, ralentissant légèrement le délai lors d"un événement transitoire. Une chaleur extrême fluidifie le fluide, accélérant le délai. Cependant, ce changement de viscosité ne modifie jamais le seuil ultime de déclenchement magnétique. Le disjoncteur se déclenchera toujours à sa limite de courant continu nominal, offrant ainsi une protection absolue sans le dangereux déclassement thermique requis par les anciennes technologies.
Le calcul de la charge continue est la première étape du processus de spécification. Les disjoncteurs magnétiques hydrauliques transportent continuellement 100 % de leur courant nominal. Vous n"avez pas besoin d"appliquer la règle standard de déclassement de 80 %, souvent utilisée pour les disjoncteurs thermiques dans les enceintes haute température. Faites correspondre le courant nominal continu directement à votre charge de fonctionnement normale maximale pour garantir une protection étanche.
Les spécifications de tension dictent les exigences physiques pour couper les arcs électriques. Les arcs alternatifs traversent naturellement le zéro volt 100 ou 120 fois par seconde (selon la fréquence), ce qui les rend relativement faciles à éteindre. Cependant, les arcs CC maintiennent une tension constante et nécessitent des éruptions magnétiques spécialisées pour étirer, refroidir et éteindre le plasma de l"arc. Une mauvaise application d"un disjoncteur CA dans un circuit CC crée de graves risques d"incendie, car les contacts peuvent se fermer par soudure ou l"arc peut sauter vers le boîtier. Spécifiez toujours le type et l’amplitude exacts de la tension.
La compatibilité de fréquence modifie la génération de flux magnétique dans la bobine de détection. Un disjoncteur calibré pour une alimentation secteur standard de 50/60 Hz se comporte différemment à 400 Hz. Les systèmes aérospatiaux et militaires utilisant 400 Hz nécessitent des étalonnages de bobines spécifiques pour éviter une altération de l"impédance et un déclenchement prématuré. Les systèmes à courant continu pur nécessitent également des étalonnages dédiés, car l’absence de courant alternatif modifie entièrement la dynamique magnétique.
Le câblage interne du disjoncteur dicte sa fonctionnalité au sein du système de contrôle plus large. La sélection de la bonne configuration transforme un simple dispositif de protection en un composant de contrôle actif.
Déclenchement en série : la configuration standard place la bobine de détection et les contacts en série avec la charge. Le disjoncteur se déclenche lorsque le courant traversant les contacts principaux dépasse la valeur nominale.
Déclencheur shunt : une bobine auxiliaire est alimentée par une source de tension externe. Cela permet un déclenchement à distance via un automate ou un bouton d'arrêt d'urgence, ce qui est essentiel pour les circuits d'arrêt d'urgence et les boucles de verrouillage de sécurité.
Déclenchement du relais : Ceci sépare entièrement la bobine de détection et le circuit de contact. Les signaux de commande basse tension peuvent surveiller et isoler les lignes électriques haute tension en toute sécurité, fournissant ainsi une isolation galvanique entre les circuits de commande et d'alimentation.
Double évaluation : les bobines coaxiales permettent à un seul disjoncteur de protéger les circuits fonctionnant à deux niveaux de courant distincts, utile pour les équipements qui commutent entre les entrées 120 V et 240 V.
Commutateur uniquement : les configurations non automatiques fournissent une isolation manuelle là où les dispositifs en amont gèrent la protection contre les surintensités, agissant uniquement comme un sectionneur robuste.
La sélection de la courbe de déclenchement correcte évite les déclenchements intempestifs tout en maintenant une protection étanche. La courbe définit combien de temps le disjoncteur attendra avant de se déclencher à un niveau de surintensité spécifique.
Type de courbe de déclenchement | Caractéristiques | Applications idéales |
|---|---|---|
Instantané (sans délai) | Se déclenche immédiatement après dépassement du courant nominal. Zéro retard intentionnel. | Protection des semi-conducteurs, instruments médicaux sensibles, alimentations à action rapide. |
Court délai | Tolère les transitoires mineurs et de courte durée. | Éléments chauffants résistifs, protection de base des câblages, circuits d"éclairage. |
Retard moyen | Courbe standard à usage général. Équilibre la protection et la tolérance transitoire. | Charges mixtes inductives/résistives, équipements électroniques généraux, machines de bureau. |
Long délai | Ignore les courants d’appel soutenus pendant des périodes prolongées. | Démarrage de moteurs à forte inertie, gros transformateurs, machines industrielles lourdes. |
Les courbes d"appel élevées spécialisées ignorent les pointes de demi-cycle de grande amplitude atteignant 25 à 30 fois le courant nominal. Ceux-ci sont obligatoires pour les charges hautement inductives pour lesquelles les courbes standard à long retard se déclencheraient encore lors de l"expansion initiale du champ magnétique.
La capacité de coupure d"ampérage (AIC) définit le courant de défaut maximum que le disjoncteur peut éliminer en toute sécurité sans se détruire ni souder ses contacts. La valeur nominale AIC doit dépasser le courant de défaut maximum disponible au point d"installation de l"équipement. Les ingénieurs doivent choisir entre des systèmes entièrement évalués, dans lesquels le disjoncteur élimine l"intégralité du défaut de manière indépendante, ou des systèmes classés en série, dans lesquels il fonctionne en aval d"un dispositif de protection principal coordonné qui limite le courant passant.
Les disjoncteurs multipolaires nécessitent des mécanismes de déclenchement commun internes. Si un pôle se déclenche en raison d"un défaut, tous les pôles doivent se déclencher simultanément. Cette synchronisation empêche le monophasé dans les équipements triphasés, qui peut rapidement détruire les moteurs en obligeant les phases restantes à consommer un courant excessif. La sélection de l’actionneur a un impact sur l’ergonomie et la sécurité. Les bascules offrent un fonctionnement standard et un état visuel clair. Les bascules plates empêchent un actionnement accidentel dans les zones à fort trafic ou dans les enceintes étroites. Les boutons push-to-reset offrent une esthétique épurée pour les conceptions de panneau avant où l"espace est limité.
Les équipements modernes reposent sur un retour continu de données. Les interrupteurs auxiliaires utilisent des contacts SPDT pour refléter la position du contact principal. Ils renvoient les données d"état ouvert ou fermé aux automates, aux microcontrôleurs ou aux systèmes SCADA, permettant au système de contrôle de savoir si l"alimentation est disponible. Les contacts d"alarme fonctionnent différemment. Ils ne s"actionnent que lorsque le disjoncteur se déclenche en raison d"un défaut électrique. Ils ignorent la commutation manuelle. Cela fournit des diagnostics ciblés, indiquant aux équipes de maintenance exactement pourquoi une machine s"est arrêtée, plutôt que de les laisser deviner si un opérateur a simplement actionné l"interrupteur.
Les contraintes d"espace dictent les styles de montage. Le montage sur le panneau avant convient aux commandes orientées utilisateur où les opérateurs ont besoin d"un accès immédiat. Les conceptions enfichables accélèrent la production sur la chaîne d"assemblage en éliminant le matériel de montage. Le montage sur rail DIN domine les panneaux de commande industriels, permettant une installation rapide aux côtés des contacteurs et des relais. Le montage sur carte PCB intègre la protection directement sur les cartes de circuits imprimés pour les appareils électroniques compacts. Le choix d’empreintes physiques standard garantit les capacités d’approvisionnement secondaire et la résilience de la chaîne d’approvisionnement.
La fiabilité de la connexion dépend du type de terminaison. Les bornes à vis supportent des courants élevés et des contraintes mécaniques, offrant une connexion sécurisée pour les fils de gros calibre. Les cosses à connexion rapide accélèrent l'assemblage de fabrication pour les applications à faible courant. Les broches du PCB permettent le soudage direct de la carte. Pour les équipements mobiles, la défense et les transports lourds, la tolérance aux vibrations est essentielle. Les détails de conception mécanique doivent protéger l'armature interne des faux déclenchements causés par des chocs externes. La sélection appropriée d'un disjoncteur magnétique hydraulique nécessite d'adapter le type de borne et la résistance aux chocs internes au profil de vibration attendu de l'environnement d'installation.
La conformité réglementaire dicte l’accès au marché et la validation de la sécurité. Les concepteurs d"équipements doivent comprendre la stricte différenciation entre les normes UL 489 et UL 1077 lorsqu"ils spécifient des composants destinés au marché nord-américain.
Protection des circuits de dérivation UL 489 : ces disjoncteurs peuvent agir comme dispositif principal de protection contre les surintensités pour un circuit. Ils sont soumis à des tests rigoureux de résistance aux courts-circuits et peuvent être utilisés pour protéger le câblage et les équipements directement à partir de l'alimentation électrique principale.
Protection supplémentaire UL 1077 : ces appareils offrent une protection localisée au sein de l'équipement mais nécessitent un appareil UL 489 en amont. Ils sont idéaux pour protéger des composants internes spécifiques tels que des ventilateurs ou des cartes de contrôle, mais ne peuvent pas servir de sectionneur principal.
L"exportation mondiale nécessite des certifications internationales. Recherchez les marques CEI 60934, CSA, VDE et CCC en fonction de la région cible. Les environnements difficiles nécessitent des protections physiques spécifiques. Les indices IP65, IP66 ou IP67 utilisent des bottes en silicone ou des boîtiers scellés pour bloquer la pénétration de poussière et d"eau. Les applications marines et militaires nécessitent des tests MIL-STD-202 pour une résistance élevée aux chocs, aux vibrations et au brouillard salin. Les compartiments moteurs marins nécessitent également une protection contre l"inflammation UL 1500 pour empêcher l"inflammation de gaz explosifs lors d"un événement de résolution de panne.
Une mauvaise évaluation de la durée du courant d’appel provoque un déclenchement immédiat au démarrage. La sélection d"un retard moyen pour un moteur à inertie élevée est une erreur courante qui conduit à des pannes frustrantes sur le terrain. Capturez les données de l"oscilloscope du transitoire de démarrage avant de finaliser votre choix. Faites correspondre la courbe au profil transitoire exact, en vous assurant que l"enveloppe de retard du disjoncteur couvre complètement le pic d"appel.
Ignorer la sensibilité à l’orientation modifie le point de déclenchement. La gravité affecte le noyau de fer interne et le réservoir de fluide. Précisez le plan de montage (vertical ou horizontal) au fabricant. Cela garantit que l"étalonnage en usine tient compte de la gravité. Vous pouvez également sélectionner un mécanisme compensé par la gravité pour les applications mobiles où l"orientation change pendant le fonctionnement.
Une capacité de coupure excessive augmente considérablement la taille des composants. Exiger des valeurs AIC inutilement élevées gaspille de l"espace sur le panneau et limite vos options de montage. Effectuez des calculs précis du courant de court-circuit pour l"environnement d"installation spécifique de l"équipement afin de déterminer l"AIC réellement requis, en tenant compte de l"impédance du transformateur et de la longueur du fil.
Négliger le déclassement de fréquence dans les circuits magnétiques provoque un déclenchement prématuré. Le fonctionnement d"un disjoncteur calibré pour 60 Hz sur une ligne électrique de 400 Hz modifie l"impédance magnétique de la bobine de détection. Vérifiez toujours les valeurs de compatibilité de fréquence du disjoncteur sélectionné par rapport à l"alimentation cible pour vous assurer que le flux magnétique génère la force de traction correcte sur l"armature.
Une sélection précise de disjoncteurs magnétiques hydrauliques est essentielle pour les équipements fonctionnant dans des températures fluctuantes, des courants de démarrage élevés, des vibrations ou des conditions électriques exigeantes. Contrairement aux disjoncteurs thermiques, la technologie magnétique hydraulique fournit une détection de courant stable sans déclassement thermique, aidant ainsi les ingénieurs à prévenir les déclenchements intempestifs tout en maintenant une protection fiable contre les surcharges et les courts-circuits.

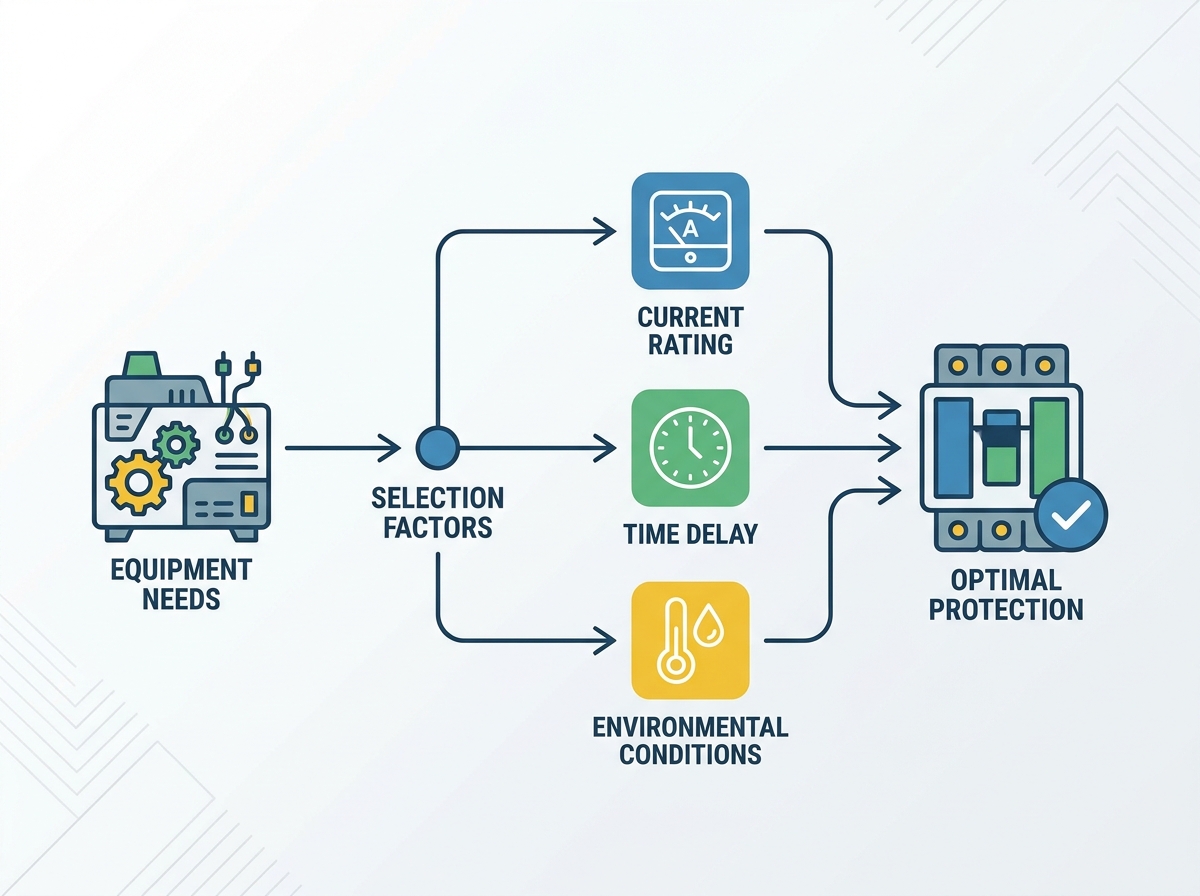

Le processus de présélection doit suivre une séquence claire. Tout d’abord, déterminez la tension exacte, le courant continu et la fréquence de fonctionnement. Deuxièmement, mesurez le courant d"appel de démarrage et sélectionnez une courbe de déclenchement instantanée, courte, moyenne, longue ou spécialisée à appel élevé appropriée. Troisièmement, définissez la configuration interne requise, y compris le déclenchement en série, le déclenchement en shunt, le déclenchement en relais, les contacts auxiliaires ou les contacts d"alarme. Quatrièmement, confirmez la configuration des poteaux, la méthode de montage, le type de terminal, la résistance aux vibrations et les limites d"espace du panneau. Enfin, vérifiez le pouvoir de coupure requis et la conformité aux normes UL 489, UL 1077, CEI 60934, CSA, VDE, CCC ou autres normes applicables.
Téléchargez les fiches techniques du fabricant pour comparer des graphiques de courbes de temporisation spécifiques à vos profils de charge.
Demandez des échantillons physiques pour effectuer des tests de prototypes dans des conditions de démarrage réelles.
Calculez le courant de défaut maximum disponible au point d"installation pour déterminer la valeur AIC requise.
Consultez les ingénieurs d"application pour développer des courbes de déclenchement personnalisées si les options standard ne parviennent pas à supprimer vos transitoires d"appel spécifiques.
Forte d'une solide expérience dans le développement de protections de circuits et la fabrication de composants électriques, CHINEHOW fournit des disjoncteurs magnétiques hydrauliques, des disjoncteurs thermiques, des interrupteurs et des composants de protection personnalisés pour les équipements industriels, les télécommunications, les transports, les énergies renouvelables, les systèmes marins et d'autres applications exigeantes. Soutenu par une expertise en ingénierie, une production de précision, une personnalisation axée sur les applications et un contrôle qualité strict, CHINEHOW aide les fabricants d'équipements à adapter les courants nominaux, les courbes de déclenchement, les configurations de circuits et les conceptions mécaniques aux exigences de fonctionnement spécifiques.
Avant de sélectionner un disjoncteur magnétique hydraulique, vérifiez le profil de charge réel, le courant de défaut disponible, l"orientation de montage, la fréquence de fonctionnement et les exigences de certification plutôt que de vous fier uniquement au courant nominal.
R : Le principal avantage est l’indépendance en matière de température. Les disjoncteurs magnétiques hydrauliques se déclenchent uniquement en fonction du champ magnétique généré par le courant. Ils ne nécessitent pas de déclassement thermique dans les environnements chauds et maintiennent des points de déclenchement précis. Ils offrent également des courbes de déclenchement hautement personnalisables et des capacités de réinitialisation rapide immédiatement après le déclenchement.
R : La température ambiante n"affecte pas le courant nominal continu ou le point de déclenchement ultime. Cependant, un froid extrême épaissit le fluide silicone interne, ralentissant légèrement le délai. Une chaleur extrême fluidifie le fluide, accélérant légèrement le délai. Le disjoncteur transportera toujours 100 % de son courant nominal.
R : Non. Les arcs CA franchissent naturellement le zéro volt, ce qui les rend plus faciles à éteindre. Les arcs CC maintiennent une tension constante et nécessitent des éruptions magnétiques spécifiques pour étirer et rompre l"arc. L"utilisation d"un disjoncteur CA dans un circuit CC crée de graves risques d"incendie et de sécurité. Utilisez toujours des disjoncteurs spécifiques au courant continu ou à double valeur.
R : UL 489 couvre la protection des circuits de dérivation. Ces disjoncteurs peuvent servir de protection principale contre les surintensités pour un circuit. UL 1077 couvre une protection supplémentaire. Ces dispositifs offrent une protection localisée au sein d"un équipement spécifique, mais nécessitent un dispositif entièrement homologué UL 489 en amont.
R : Le mécanisme interne repose sur un noyau de fer mobile dans un Dashpot rempli de liquide. La gravité affecte la position de repos et la résistance au mouvement de ce noyau. Changer l"orientation de montage de verticale à horizontale peut modifier la courbe de déclenchement précise. Les fabricants calibrent les disjoncteurs pour des plans de montage spécifiques.
R : Les interrupteurs auxiliaires reflètent l’état du contact principal. Ils signalent si le disjoncteur est ouvert ou fermé, quelle que soit la raison pour laquelle il s"est ouvert. Les contacts d"alarme ne s"activent que lorsque le disjoncteur se déclenche en raison d"un défaut électrique. Ils ignorent la commutation manuelle et fournissent des diagnostics de panne spécifiques.
R : Les charges du moteur génèrent des courants d"appel massifs lors du démarrage. Vous devez sélectionner une courbe à long retard ou une courbe de démarrage de moteur spécialisée à fort appel. Ces courbes utilisent un fluide très visqueux pour ralentir le noyau interne, permettant au disjoncteur d"ignorer les pointes initiales du demi-cycle tout en maintenant une protection étanche contre les surcharges.
