Les courants d"appel élevés et les températures ambiantes fluctuantes provoquent fréquemment des déclenchements intempestifs ou des défaillances de protection catastrophiques dans les systèmes électriques critiques. Les ingénieurs chargés des spécifications doivent équilibrer la nécessité de gérer les transitoires temporaires, tels que les démarrages de moteurs ou la mise sous tension d"un transformateur, avec le mandat d"interrompre instantanément les véritables courants de défaut. Ce défi est aggravé dans les environnements où les disjoncteurs thermiques traditionnels se dégradent de manière imprévisible, laissant les systèmes vulnérables à des arrêts prématurés ou à des dommages thermiques soutenus.
L'analyse et la spécification de la correcte du disjoncteur magnétique hydraulique courbe de déclenchement fournissent un profil de protection stable en température et hautement personnalisable. En comprenant les mécanismes de l'interruption magnétique amortie par fluide, vous pouvez adapter avec précision les temps de réponse du disjoncteur aux caractéristiques de la charge. Ce guide explique comment évaluer, sélectionner et mettre en œuvre la courbe de déclenchement exacte requise pour vos caractéristiques de charge spécifiques, garantissant ainsi un fonctionnement fiable dans diverses conditions de fonctionnement.
Indépendance de la température : contrairement aux disjoncteurs magnéto-thermiques, les courbes de déclenchement magnéto-hydraulique restent stables malgré les variations extrêmes de température, éliminant ainsi le besoin de calculs de déclassement complexes.
Délais personnalisables : l'intégration d'un Dashpot rempli de liquide permet aux ingénieurs de spécifier des courbes de temporisation exactes (rapide, moyenne, longue) pour correspondre à des profils d'appel spécifiques sans surdimensionner le disjoncteur.
Limites de sécurité et de sécurité : comprendre les tolérances exactes (généralement un seuil de sécurité de 100 % et de sécurité et de 125 ou 135 %) est essentiel pour une coordination précise du système.
Orientation et sensibilité aux vibrations : étant donné que le mécanisme interne repose sur un ressort, un noyau de fer mobile et le déplacement physique du fluide, l'orientation de montage et les chocs mécaniques peuvent modifier la courbe de déclenchement.
Spécificité de l'application : La sélection de la bonne courbe nécessite une cartographie précise de la durée transitoire de la charge, de la consommation de courant continue et de la fréquence de fonctionnement du circuit (CC, 50/60 Hz ou 400 Hz).
Table des matières
Pour protéger avec précision un circuit, la réponse du disjoncteur doit refléter parfaitement les limites de fonctionnement sécuritaire de la charge. Comprendre les mécanismes derrière la courbe est la première étape de l’évaluation. La construction physique du disjoncteur dicte directement ses performances graphiques, traduisant les forces magnétiques et la dynamique des fluides en une protection électrique fiable. Lorsque vous regardez les composants internes, vous voyez un système conçu pour la précision mécanique plutôt que pour la réaction thermique.
Le cœur de cette technologie repose sur une bobine solénoïde connectée en série. Lorsque le courant de charge traverse cette bobine, il génère un flux magnétique proportionnel à l"amplitude du courant. Dans des conditions normales de fonctionnement, cette force magnétique est insuffisante pour actionner le mécanisme de déclenchement. Le système reste stable, permettant un flux d"énergie continu vers la charge connectée.
À l’intérieur de la bobine se trouve un tube non magnétique hermétiquement fermé appelé dashpot, rempli d’un fluide silicone spécialisé. Un noyau de fer à ressort repose à l’intérieur de ce fluide. Lorsqu"une surcharge se produit, le flux magnétique tire le noyau de fer vers la pièce polaire. Le mouvement de ce noyau est intentionnellement ralenti par le déplacement du fluide silicone, créant la caractéristique de temporisation inverse. L"indice de viscosité du fluide silicone dicte le comportement d"amortissement et le timing du retard physique. Les fluides plus épais créent des délais plus longs, tandis que les fluides plus fins permettent un mouvement plus rapide.
La séquence de fonctionnement lors d"une surcharge suit ces étapes mécaniques spécifiques :
Le courant dépasse le seuil nominal, augmentant le flux magnétique dans la bobine.
La force magnétique surmonte la tension du ressort au repos qui maintient le noyau de fer.
Le noyau commence à se déplacer dans le fluide silicone, à une vitesse dictée par la viscosité du fluide et l"ampleur de la surcharge.
Une fois que le noyau atteint la pièce polaire, la réluctance magnétique diminue considérablement.
L"augmentation soudaine de la force magnétique actionne l"armature, déverrouillant les contacts du disjoncteur.
En cas de court-circuit massif, la force magnétique devient si intense qu"elle dépasse instantanément le ressort. Cela génère suffisamment de flux pour actionner l"armature sans attendre que le noyau de fer se déplace dans le fluide, contournant entièrement le dashpot. Celui-ci définit le seuil de déclenchement instantané, offrant une protection immédiate contre les défauts catastrophiques.

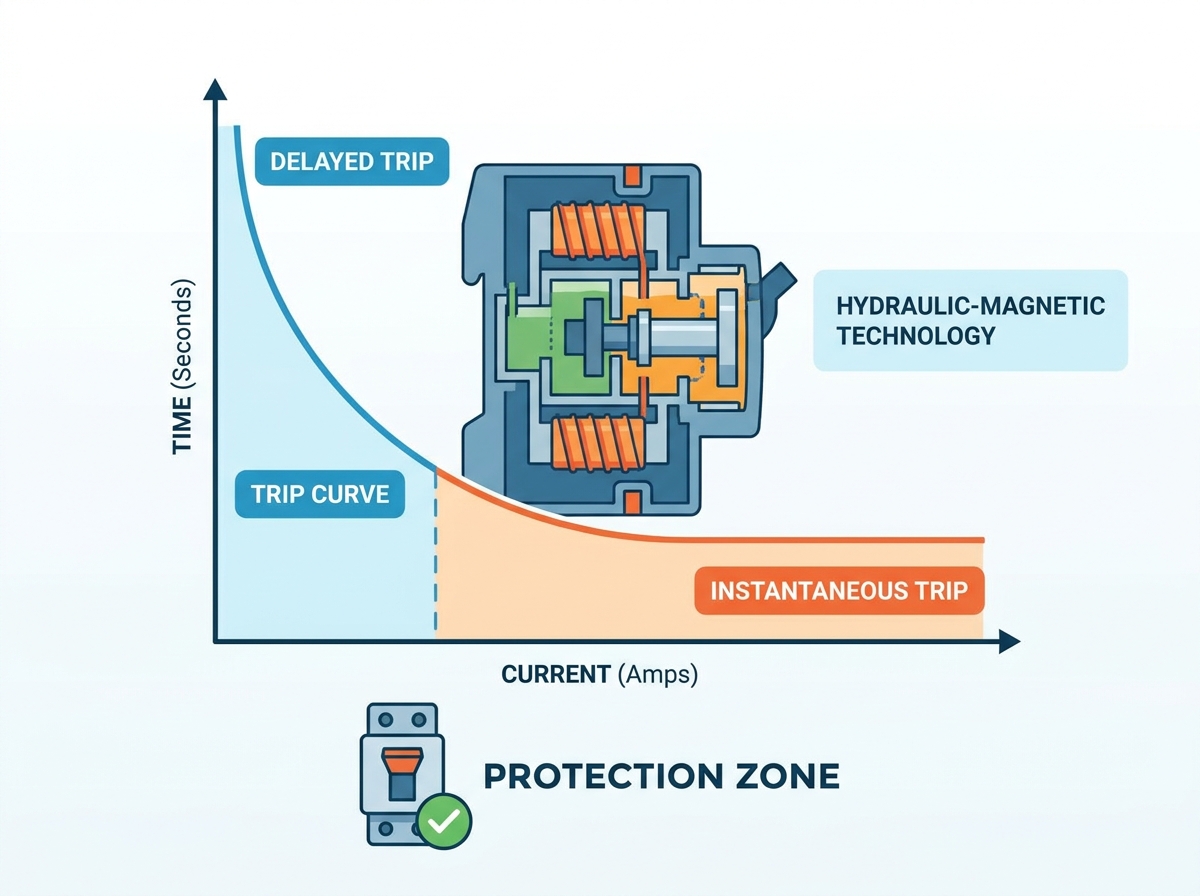

Lors de l"analyse d"une fiche technique de courbe de déclenchement, les ingénieurs examinent un graphique logarithmique mappant le temps par rapport au courant. Vous devez comprendre comment lire ces graphiques pour spécifier le composant correct pour votre panneau.
L"axe X représente le courant, exprimé en pourcentage ou en multiple du courant nominal du disjoncteur (par exemple, 100 %, 125 %, 200 %, 1 000 %).
L"axe Y représente le temps de trajet en secondes, généralement sur une échelle logarithmique allant de 0,001 seconde à 1 000 secondes.
Étant donné que la fabrication mécanique implique de légères variations physiques, les disjoncteurs ne se déclenchent pas selon une seule ligne mathématique. Au lieu de cela, ils opèrent dans une marge de tolérance. Cette bande est la zone située entre les courbes de temps de déclenchement minimum et maximum sur le graphique. Un disjoncteur correctement spécifié se déclenchera quelque part dans cette zone ombrée pour toute surintensité donnée. Vous devez concevoir votre système en supposant que le disjoncteur puisse se déclencher au bord le plus rapide de la bande ou rester en place jusqu"au bord le plus lent.
Deux frontières définissent cette opération. La limite « à maintenir » est généralement fixée à 100 % du courant nominal, ce qui signifie que le disjoncteur supportera sa pleine charge nominale indéfiniment sans se déclencher. La limite « de déclenchement obligatoire », généralement fixée à 125 % ou 135 % du courant nominal, est le seuil auquel le disjoncteur est assuré de se déclencher dans une fenêtre de temps spécifiée. Entre ces deux limites se trouve la zone grise dans laquelle le déclenchement peut ou non se produire en fonction des tolérances exactes de fabrication et de facteurs environnementaux mineurs.
La comparaison des technologies de protection permet de justifier la spécification des disjoncteurs magnétiques hydrauliques par rapport aux options alternatives. Le principal différenciateur réside dans la façon dont les mécanismes internes réagissent à la chaleur et au froid ambiants. Lorsque vous concevez des panneaux pour des espaces extérieurs ou non conditionnés, la gestion thermique devient un énorme casse-tête technique.
Les disjoncteurs thermomagnétiques reposent sur des bandes bimétalliques qui se déforment en fonction de la chaleur générée par le courant qui les traverse. Parce qu’ils dépendent de la chaleur pour fonctionner, ils sont très sensibles aux changements de température ambiante. Si un disjoncteur thermique est installé dans un environnement chaud, la chaleur ambiante pré-déforme le bilame. Cela provoque un déplacement de la courbe de déclenchement vers la gauche, ce qui signifie que le disjoncteur se déclenchera plus tôt, souvent bien en dessous de son courant nominal. Vous vous retrouvez avec des déplacements intempestifs lors des chaudes journées d"été, même lorsque la charge fonctionne normalement.
À l’inverse, dans des environnements glacials, la bande nécessite davantage de chaleur générée par le courant pour se déformer, déplaçant ainsi la courbe vers la droite. Le disjoncteur peut ne pas protéger le circuit lors d"une véritable surcharge, car le froid ambiant empêche le bilame de se plier au seuil de courant prévu.
Les disjoncteurs magnétiques hydrauliques offrent des points de déclenchement précis et stables quelle que soit la chaleur ambiante. Parce qu’ils dépendent du flux magnétique plutôt que de la dilatation thermique, leur capacité de transport de courant reste constante. Le compromis est que ces mécanismes de précision entraînent généralement un coût initial de composant plus élevé que les unités thermiques produites en série. Cependant, la fiabilité opérationnelle compense souvent la dépense initiale.
Fonctionnalité | Disjoncteur thermomagnétique | Disjoncteur magnétique hydraulique |
|---|---|---|
Mécanisme de détection | Bimétallique (chaleur) | Bobine solénoïde (flux magnétique) |
Sensibilité à la température | Élevé (nécessite un déclassement) | Aucun (stable de -40°C à +85°C) |
Risque de déclenchement intempestif en cas de chaleur | Haut | Faible |
Personnalisation du délai | Limité | Hautement personnalisable via la viscosité du fluide |
Cette indépendance en matière de température est vitale pour les enceintes de télécommunications extérieures, les salles des machines marines, les onduleurs solaires et les panneaux de commande industriels à haute densité. Dans ces applications, les températures fluctuent énormément du jour à la nuit et d’une saison à l’autre. Un disjoncteur magnétique hydraulique garantit que la valeur nominale « à maintenir » reste exactement à 100 % du courant nominal de -40 °C à +85 °C, offrant ainsi une protection constante sans obliger les ingénieurs à surdimensionner le disjoncteur pour compenser la chaleur estivale.
Lorsque vous surdimensionnez un disjoncteur thermique pour éviter les déclenchements intempestifs en été, vous compromettez intrinsèquement le niveau de protection pendant l"hiver. La technologie magnétique hydraulique élimine complètement ce dangereux compromis.
Les fabricants proposent diverses courbes de déclenchement standard de l"industrie, permettant aux ingénieurs de cartographier la réponse du disjoncteur directement en fonction de profils de charge spécifiques. La sélection du retard correct évite les déclenchements intempestifs tout en maintenant une protection rigoureuse. Vous ne pouvez pas utiliser une approche unique pour gérer diverses charges électriques.
Les courbes de déclenchement rapide présentent peu ou pas de retard, se déclenchant presque immédiatement (souvent en millisecondes) lors de la détection d"une surintensité. Ceux-ci conviennent mieux aux équipements électroniques sensibles, à la protection des semi-conducteurs, aux instruments médicaux et aux charges purement résistives avec un courant d"appel nul. Dans ces applications, toute surintensité prolongée peut provoquer une défaillance immédiate des composants. Le fluide dans le Dashpot est extrêmement fin, ou la liaison mécanique est conçue pour contourner presque entièrement le retard.
Les courbes moyennes fournissent un retard modéré, permettant aux transitoires mineurs et de courte durée de passer sans interrompre l"alimentation. Ils constituent le choix standard pour l"éclairage général, les boucles de contrôle mixtes, les équipements de bureau et la distribution d"énergie standard où des appels mineurs sont attendus mais où un démarrage moteur important n"est pas présent. Cette courbe imite la réponse générale des prises murales standard et des panneaux de distribution commerciaux de base.
Les courbes de long trajet introduisent un retard important. Cela permet aux transitoires lourds et soutenus de passer sans déclencher le disjoncteur. Ils sont essentiels pour les moteurs, les solénoïdes, les transformateurs et les machines industrielles dont les courants de démarrage élevés mettent plusieurs secondes à atteindre un fonctionnement stable. Le Dashpot utilise un fluide silicone à haute viscosité qui force le noyau de fer à se déplacer lentement, ce qui donne à l"équipement le temps de tourner et de ramener sa consommation de courant à des niveaux normaux.
Les équipements modernes à haut rendement génèrent souvent des pics massifs d’un demi-cycle au démarrage. Les courbes d"appel élevées comportent une roue inertielle spécialisée ou un dashpot modifié conçu pour ignorer ces pics massifs (parfois jusqu"à 30 fois le courant nominal) tout en maintenant une courbe de surcharge standard pour une protection continue. Ce sont les meilleurs pour les moteurs à courant alternatif à haut rendement, les alimentations à découpage et les grandes charges capacitives. L"amortisseur mécanique absorbe l"énergie cinétique initiale du pic magnétique sans déplacer le loquet de déclenchement.
Pour les ingénieurs qui modifient les spécifications des systèmes existants, il est utile de mapper les courbes de retard hydraulique-magnétique aux désignations traditionnelles des courbes thermomagnétiques CEI. Cela garantit la continuité lors de la mise à niveau des anciens panneaux.
Courbe hydraulique-magnétique | Équivalent CEI typique | Demande principale |
|---|---|---|
Retard rapide | Type B/Type Z | Electronique sensible, charges résistives |
Retard moyen | Tapez C | Distribution générale, éclairage, petits moteurs |
Long délai | Type D/Type K | Transformateurs, moteurs industriels lourds |
Appel élevé (inertiel) | Protection moteur spécialisée | Alimentations à découpage, moteurs AC à haut rendement |
La sélection de la courbe exacte nécessite un cadre d"ingénierie basé sur des données de charge empiriques. Deviner le profil d"appel conduit souvent à des échecs opérationnels. Vous devez mesurer le comportement physique réel du circuit sous charge.
Pour protéger avec précision un circuit, vous devez capturer et tracer le profil transitoire de la charge à l"aide d"un oscilloscope. Cela implique de mesurer l’amplitude maximale, l’enveloppe de décroissance d’appel et la durée en régime permanent.
Connectez une sonde de courant à l"oscilloscope et fixez-la autour du conducteur de charge principal.
Déclenchez l"oscilloscope pour capturer le moment exact du démarrage de l"équipement.
Enregistrez le pic de courant de pointe et mesurez le temps nécessaire au courant pour se stabiliser à sa valeur nominale continue.
Tracez ces points de données directement sur la fiche technique de la courbe de déclenchement du fabricant.
Une fois ces données capturées, superposez le profil de charge sur le graphique de la fiche technique du disjoncteur. Assurez-vous que la courbe du courant d"appel se situe confortablement en dessous de la limite de déclenchement minimale de la bande de tolérance. Si le profil de charge traverse la zone de tolérance ombrée, un déclenchement intempestif est probable et vous devez sélectionner une courbe avec un retard plus long ou un amortisseur inertiel.
La coordination sélective garantit qu"un défaut est isolé localement par le disjoncteur en aval le plus proche, évitant ainsi des pannes de courant en cascade dans l"ensemble de l"installation. Vous devez vous assurer que la courbe de déclenchement sélectionnée est coordonnée avec les disjoncteurs principaux et les fusibles en aval. Analysez les points d"intersection de plusieurs courbes de déclenchement sur un seul graphique d"étude de coordination pour vous assurer qu"il n"y a pas de tolérances qui se chevauchent entre les dispositifs de protection primaire et secondaire. Le disjoncteur en aval doit éliminer le défaut avant même que le disjoncteur en amont ne commence à se déverrouiller.
Le flux magnétique généré par la bobine interne se comporte différemment selon la source d"alimentation. Un disjoncteur calibré pour 60 Hz aura une courbe de déclenchement différente s"il est appliqué à un circuit CC en raison des différentes propriétés du flux magnétique et de l"inductance. Il est nécessaire d"évaluer la façon dont la courbe se déplace en fonction du courant continu, du courant alternatif 50/60 Hz ou du courant alternatif 400 Hz pour une spécification appropriée. Si certains fabricants proposent des courbes calibrées à double fréquence, celles-ci sont souvent accompagnées de bandes de tolérance plus larges, réduisant ainsi la précision de la protection.
Les réalités physiques et environnementales peuvent compromettre le profil de protection visé. L’identification précoce de ces risques évite les pannes sur le terrain et les refontes coûteuses.
Le mouvement du noyau de fer interne est affecté par la gravité. Le montage d"un disjoncteur horizontalement lorsqu"il a été calibré pour un montage vertical peut modifier la courbe de déclenchement, accélérant ou retardant généralement le déclenchement de 10 à 20 %. Le poids du noyau combat l’attraction magnétique ou l’assiste, selon l’orientation. Spécifiez toujours le plan de montage lors de l"achat ou appliquez les facteurs de déclassement d"orientation du fabricant pour ajuster vos calculs.
Les environnements à fortes vibrations, tels que les équipements mobiles, les navires ou les systèmes ferroviaires, peuvent provoquer un déplacement mécanique à l"intérieur du dashpot ou de l"armature. Cela conduit à un déclenchement prématuré le long de la courbe. Les secousses physiques peuvent faire rebondir le mécanisme de verrouillage même si le flux magnétique est inférieur au seuil de déclenchement. Sélectionnez des disjoncteurs dotés de systèmes d"amortissement résistant aux vibrations ou spécifiez des positions de montage conçues pour contrer les vecteurs de choc dominants.
Bien que le point de déclenchement ultime reste stable en température, un froid extrême augmente la viscosité du fluide silicone dans le Dashpot. À -40°C, le fluide plus épais prolonge le délai en cas de surcharge. Le disjoncteur se déclenchera toujours au niveau de courant correct, mais cela prendra un peu plus de temps. Examinez les données de variation du délai à basse température du fabricant pour les applications dans des environnements arctiques ou à haute altitude afin de garantir que le délai prolongé n"endommage pas le câblage en aval.
L"utilisation d"une courbe standard à long retard pour une alimentation à découpage moderne à haut rendement entraîne souvent des déclenchements intempestifs au démarrage en raison de surtensions capacitives inférieures à la milliseconde. Spécifiez des disjoncteurs dotés de mécanismes dédiés de suppression des transitoires pour les charges capacitives modernes plutôt que de vous fier aux courbes de retard standard. Un mécanisme de roue inertielle bloque physiquement le mouvement de l"armature pendant les pics de microsecondes, offrant ainsi une protection supérieure sans nécessiter un délai massif pour les surcharges normales.
La sélection de la courbe de déclenchement correcte du disjoncteur magnétique hydraulique nécessite plus que la simple adaptation du courant nominal du disjoncteur à la charge continue. Les ingénieurs doivent évaluer l"ampleur des appels de démarrage, la durée du transitoire, la fréquence de fonctionnement, la coordination sélective, l"orientation de montage, les vibrations et les conditions environnementales pour garantir que le disjoncteur tolère les surtensions temporaires normales tout en répondant rapidement aux véritables surcharges et défauts de court-circuit.
Recueillez les données de l"oscilloscope sur le transitoire de démarrage de votre équipement pour cartographier l"amplitude maximale exacte et l"enveloppe de décroissance du courant d"appel.
Superposez le profil de charge capturé avec les fiches techniques du fabricant pour sélectionner la courbe de retard rapide, moyenne, longue ou inertielle appropriée.
Spécifiez l"orientation de montage exacte lors de l"approvisionnement pour éviter que les changements de courbe induits par la gravité ne modifient le timing du déclenchement.
Demandez des échantillons de disjoncteurs pour des tests de validation physique dans les conditions environnementales et les profils de vibration prévus.
Forte d'une vaste expérience dans le développement et la fabrication de composants de protection électrique, CHINEHOW fournit des disjoncteurs magnétiques hydrauliques et des solutions de protection personnalisées pour les équipements industriels, les télécommunications, les systèmes marins, les énergies renouvelables, les transports et d'autres applications exigeantes. Soutenu par une expertise en ingénierie, une fabrication de précision, un contrôle qualité et une personnalisation axée sur les applications, CHINEHOW aide les clients à sélectionner les courants nominaux, les courbes de déclenchement, les configurations de montage et les spécifications électriques appropriés pour une protection fiable des circuits.
Avant de sélectionner un disjoncteur magnétique hydraulique, confirmez le profil de charge réel et l"environnement de fonctionnement auprès du fabricant plutôt que de vous fier uniquement aux courants nominaux.
R : Il s"agit d"une représentation graphique montrant le temps nécessaire à un disjoncteur pour se déclencher à différents multiples de son courant nominal. Ce timing est dicté par l"interaction entre une bobine magnétique interne et un Dashpot rempli de fluide, offrant une protection contre les surintensités précise et stable en température.
R : La gravité agit sur le noyau de fer mobile interne. Si un disjoncteur calibré pour un montage vertical est installé horizontalement, la gravité modifie la résistance du noyau à travers le fluide, ce qui peut décaler la courbe de temporisation de 10 % à 20 %, provoquant un déclenchement prématuré ou retardé.
R : Les disjoncteurs magnétiques hydrauliques ne dépendent pas de la chaleur pour fonctionner, ce qui signifie que leurs seuils de déclenchement restent complètement stables malgré des variations extrêmes de température ambiante. Les disjoncteurs thermiques se déclasseront et se déclencheront tôt dans les environnements chauds ou tardivement dans des conditions de gel.
R : La limite à maintenir est le courant maximum (généralement 100 % de la valeur nominale) que le disjoncteur transportera en continu sans jamais se déclencher. La limite de déclenchement obligatoire (généralement 125 % ou 135 %) est le seuil exact auquel le disjoncteur est assuré d"ouvrir le circuit dans un délai spécifié.
R : En général, non. Le flux magnétique généré par la bobine diffère entre les courants alternatifs et continus. L"utilisation d"un disjoncteur calibré CA sur un circuit CC modifie la force magnétique, décalant la courbe de déclenchement et compromettant potentiellement la capacité du disjoncteur à éteindre l"arc CC.
