Les systèmes électriques critiques sont confrontés à de graves risques opérationnels dus aux déclenchements intempestifs, en particulier dans les environnements exposés à des températures ambiantes extrêmes ou fluctuantes. Les disjoncteurs thermomagnétiques traditionnels dépendent de la génération de chaleur interne pour fonctionner. Cette dépendance fondamentale introduit des limitations techniques importantes. Cela oblige les techniciens de terrain et les concepteurs de systèmes à sur-spécifier les composants et à appliquer des formules complexes de réduction de température simplement pour maintenir les systèmes en ligne. Par conséquent, la protection précise des circuits est compromise, laissant les équipements sensibles vulnérables aux pannes réelles. Un disjoncteur magnétique hydraulique résout directement ce défi spécifique sur le terrain. Il fournit un mécanisme de protection totalement indépendant de la température et hautement personnalisable. Vous avez besoin de cette technologie spécifique pour les environnements difficiles où la fiabilité opérationnelle, les points de déclenchement précis et les capacités de réinitialisation immédiate sont absolument non négociables. Nous détaillerons exactement le fonctionnement de ce système mécanique, ses principaux avantages sur le terrain et le cadre technique requis pour spécifier l'unité appropriée pour votre application industrielle spécifique.
Indépendance de la température : les disjoncteurs magnétiques hydrauliques transportent 100 % de leur courant nominal quelles que soient les fluctuations de la température ambiante, éliminant ainsi le besoin de calculs de déclassement.
Courbes de déclenchement personnalisables : la conception du Dashpot rempli de fluide permet une adaptation précise des délais, s"adaptant à des courants d"appel spécifiques sans sacrifier la protection contre les surcharges.
Capacité de réinitialisation immédiate : contrairement aux disjoncteurs thermiques qui nécessitent une période de refroidissement après un déclenchement, les variantes hydrauliques magnétiques peuvent être réinitialisées immédiatement une fois le défaut résolu.
Table des matières

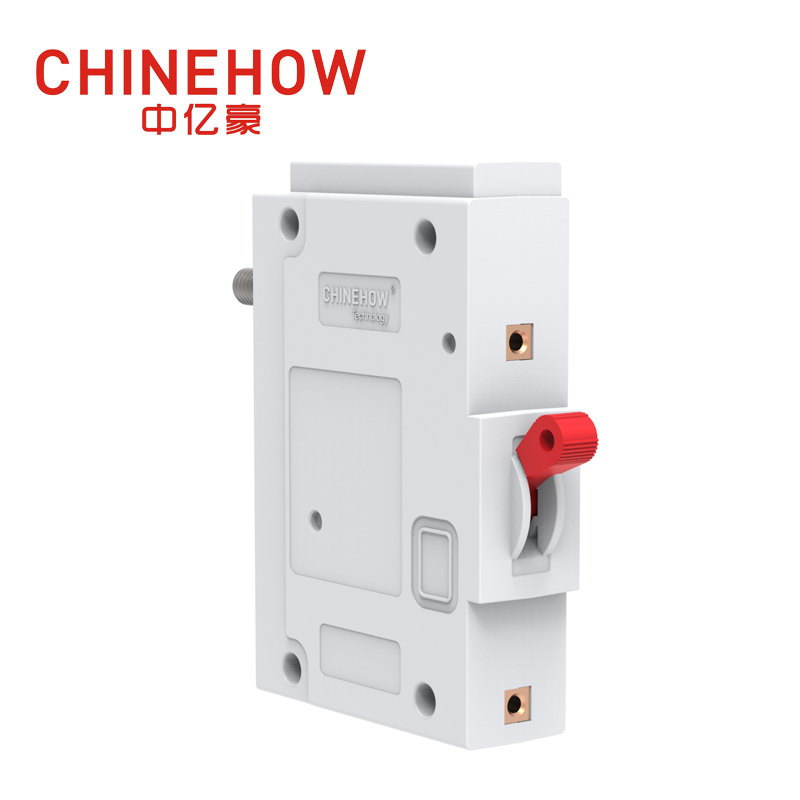

Le cœur de cette technologie de protection repose sur une bobine électromagnétique connectée en série. Le courant de charge circule directement à travers cette bobine robuste pendant le fonctionnement normal. Lorsque le courant traverse les enroulements en cuivre, il génère un flux magnétique directement proportionnel à la charge active. Dans des conditions de fonctionnement standard, un ressort calibré avec précision maintient l"armature interne ouverte. Le circuit magnétique physique se compose d"une culasse usinée, d"une pièce polaire et de l"ensemble d"induit lui-même. Ces composants métalliques travaillent ensemble pour canaliser et concentrer le champ magnétique. Lorsque le courant reste dans les limites nominales spécifiées, la force magnétique générée est tout simplement insuffisante pour vaincre la tension mécanique du ressort. Le circuit reste fermé et le courant circule sans interruption.
Un mécanisme de dashpot hydraulique spécialisé contrôle le délai intentionnel lors de surcharges modérées. Ce composant comporte un cylindre interne en laiton ou non magnétique entièrement rempli d"une qualité spécifique de fluide silicone. À l’intérieur de ce bain de fluide se trouvent un noyau de fer mobile et un ressort de rappel dédié. La viscosité spécifique du fluide silicone dicte la vitesse exacte du mouvement du noyau de fer. Lorsqu"une surcharge modérée se produit, le champ magnétique accru entraîne lentement le noyau à travers le fluide. Cela crée une temporisation mécanique, empêchant les déclenchements intempestifs dus à des démarrages temporaires du moteur ou à des surtensions de charge des condensateurs. La viscosité du fluide change légèrement en cas de changements de température extrêmes. Cette variation affecte marginalement la durée de la temporisation. Cependant, cela ne modifie jamais le courant de déclenchement minimum ni la capacité de maintien à 100 % du disjoncteur.
La dynamique de déclenchement diffère considérablement selon le type de défaut électrique. Lors d"une condition de surcharge prolongée, la surintensité tire lentement le noyau de fer à travers le fluide silicone vers la pièce polaire. Ce mouvement physique réduit l"entrefer interne et augmente la réluctance magnétique. Finalement, la force magnétique devient suffisamment forte pour attirer l’armature et déclencher le verrou mécanique. Un court-circuit mort crée une réaction mécanique complètement différente. Des courants de défaut massifs génèrent une force magnétique instantanée et écrasante. Cette force est suffisante pour attirer immédiatement l"armature, quelle que soit la position du noyau. Il tire le loquet et contourne entièrement le délai de fluide, coupant le circuit en quelques millisecondes pour éviter une fusion catastrophique des fils ou des incendies.
La stabilité du courant de déclenchement sépare ces deux technologies distinctes sur le terrain. Les disjoncteurs thermomagnétiques présentent des points de déclenchement changeants entièrement basés sur la température ambiante. Une salle de générateur chaude abaisse leur seuil de déclenchement, provoquant des arrêts prématurés, tandis qu'un panneau extérieur gelé l'augmente, risquant d'endommager les câbles. Un disjoncteur magnétique hydraulique maintient des points de déclenchement constants et plats, quelle que soit la chaleur ou le froid extérieur. La dissipation de puissance est un autre facteur critique sur le terrain. Les conceptions hydrauliques-magnétiques présentent une résistance interne nettement inférieure à celle des bandes bimétalliques à haute résistance trouvées dans les disjoncteurs thermiques. Cela réduit directement la génération de chaleur dans les panneaux de commande fermés et densément remplis. Les seuils de déclenchement diffèrent également mécaniquement. Les unités magnétiques hydrauliques détiennent exactement 100 % du courant nominal et se déclenchent généralement de manière fiable entre 125 % et 135 %.
Le démarrage d’équipements lourds génère régulièrement des courants d’appel massifs. Les disjoncteurs thermiques s"appuient sur leur masse thermique physique pour ignorer ces pics temporaires. Cette approche est très incohérente. Cela dépend entièrement de l’histoire thermique préexistante du disjoncteur lui-même. Si le disjoncteur est déjà chaud après avoir supporté une charge normale, un appel de moteur standard provoquera souvent un déclenchement intempestif. Les disjoncteurs magnétiques hydrauliques gèrent les appels grâce à la dynamique mécanique des fluides. Ils utilisent des viscosités de fluide spécifiques pour cartographier avec précision les courbes de temporisation. Les ingénieurs font correspondre ces courbes spécifiques avec des profils d"appel de moteur, de transformateur ou de charge capacitive connus. Cela garantit un démarrage fiable de l’équipement sans compromettre la protection globale contre les surcharges.
La vitesse de récupération du système détermine la disponibilité opérationnelle des applications critiques. Les éléments bimétalliques thermiques déclenchés nécessitent une période de refroidissement physique obligatoire avant de pouvoir réinitialiser la bascule. Si vous essayez de les réinitialiser trop tôt, le bilame chaud se déclenchera à nouveau immédiatement. Cela retarde la restauration du système et frustre les équipes de maintenance. Les disjoncteurs magnétiques hydrauliques offrent une capacité de réinitialisation mécanique immédiate. Puisqu’ils ne dépendent pas de la chaleur pour actionner le mécanisme de déclenchement, aucune période de refroidissement n’est requise. Une fois le défaut électrique en aval éliminé, vous pouvez réinitialiser le disjoncteur instantanément. Cet avantage mécanique réduit considérablement les temps d’arrêt dans les environnements à enjeux élevés tels que les centres de télécommunications et les navires.
Paramètre technique | Disjoncteur magnétique hydraulique | Disjoncteur thermomagnétique | Déclencheur électronique (ETU) |
|---|---|---|---|
Sensibilité à la température du point de déclenchement | Aucun (courbe nominale de courant plate) | Élevé (nécessite un déclassement manuel) | Minimal (contrôlé par des capteurs internes) |
Perte de puissance interne (dissipation thermique) | Très faible | Élevé (résistance des éléments bimétalliques) | Modéré |
Délai de réinitialisation | Zéro (réinitialisation mécanique immédiate) | Important (nécessite un refroidissement) | Zéro (réinitialisation électronique immédiate) |
Tolérance aux vibrations | Modéré (nécessite une conscience de l"orientation) | Haut | Très élevé |
La capacité de transporter exactement 100 % du courant nominal est un critère principal de réussite technique. Vous pouvez spécifier un disjoncteur de 20 A pour une charge continue de 20 A en toute confiance. Vous n"avez pas besoin de prendre en compte l"échauffement interne du boîtier ou les conditions ambiantes. La charge solaire sur les boîtiers NEMA extérieurs n"a plus aucun rapport avec les performances réelles du disjoncteur. Cela simplifie énormément le processus d’électrotechnique. Il élimine les incertitudes et les responsabilités associées aux tableaux de déclassement thermique. Vous obtenez exactement le niveau de protection que vous spécifiez sur le dessin, garantissant ainsi des performances optimales de l’équipement sans créer de marges de sécurité inutiles et surdimensionnées.
Les déclenchements intempestifs perturbent les opérations sur le terrain et nuisent à la productivité des installations. La suppression de la chaleur ambiante de l’équation de déclenchement stabilise immédiatement la disponibilité du système. Les environnements difficiles, éloignés ou inconditionnés ne dictent plus votre fiabilité électrique. Une journée d’été à 110°F n’entraînera pas l’arrêt prématuré de votre station de pompage. Le disjoncteur ne réagit qu"aux défauts électriques réels et mesurés. Cette précision mécanique protège les processus industriels sensibles et évite les interruptions coûteuses et inexpliquées dans les usines de fabrication en continu ou les installations de traitement de données à distance.
L’efficacité électrique est très importante dans les panneaux de distribution denses. Les disjoncteurs magnétiques hydrauliques offrent une résistance interne exceptionnellement faible entre les contacts et la bobine. Cela entraîne une perte de puissance minimale sur l’appareil lui-même. Une perte de puissance réduite signifie beaucoup moins de génération de chaleur dans l’enceinte du panneau. Les températures internes plus basses de l"armoire prolongent la durée de vie opérationnelle des composants électroniques sensibles adjacents, comme les automates programmables et les alimentations. Cela réduit également les besoins en refroidissement actif pour l"ensemble du boîtier. Ce gain d’efficacité contribue directement à un système de distribution électrique plus stable, fiable et plus frais.
La conception mécanique interne de ces disjoncteurs permet une personnalisation poussée sur le terrain. Vous pouvez intégrer des interrupteurs auxiliaires et des contacts d"alarme directement dans l"ensemble de poteaux pour une surveillance à distance. Les configurations à double bobine permettent aux fonctions de déclenchement à distance et de déclenchement standard par surintensité d"exister dans une seule unité compacte. Les déclencheurs shunt offrent des capacités d’arrêt d’urgence liées aux alarmes incendie ou aux arrêts d’urgence. Ces options d"accessoires permettent des schémas de contrôle et de surveillance complexes. Les ingénieurs peuvent adapter la stratégie de protection des circuits pour répondre aux exigences exactes du système SCADA sans ajouter de relais externes ou de contacteurs encombrants au rail DIN.

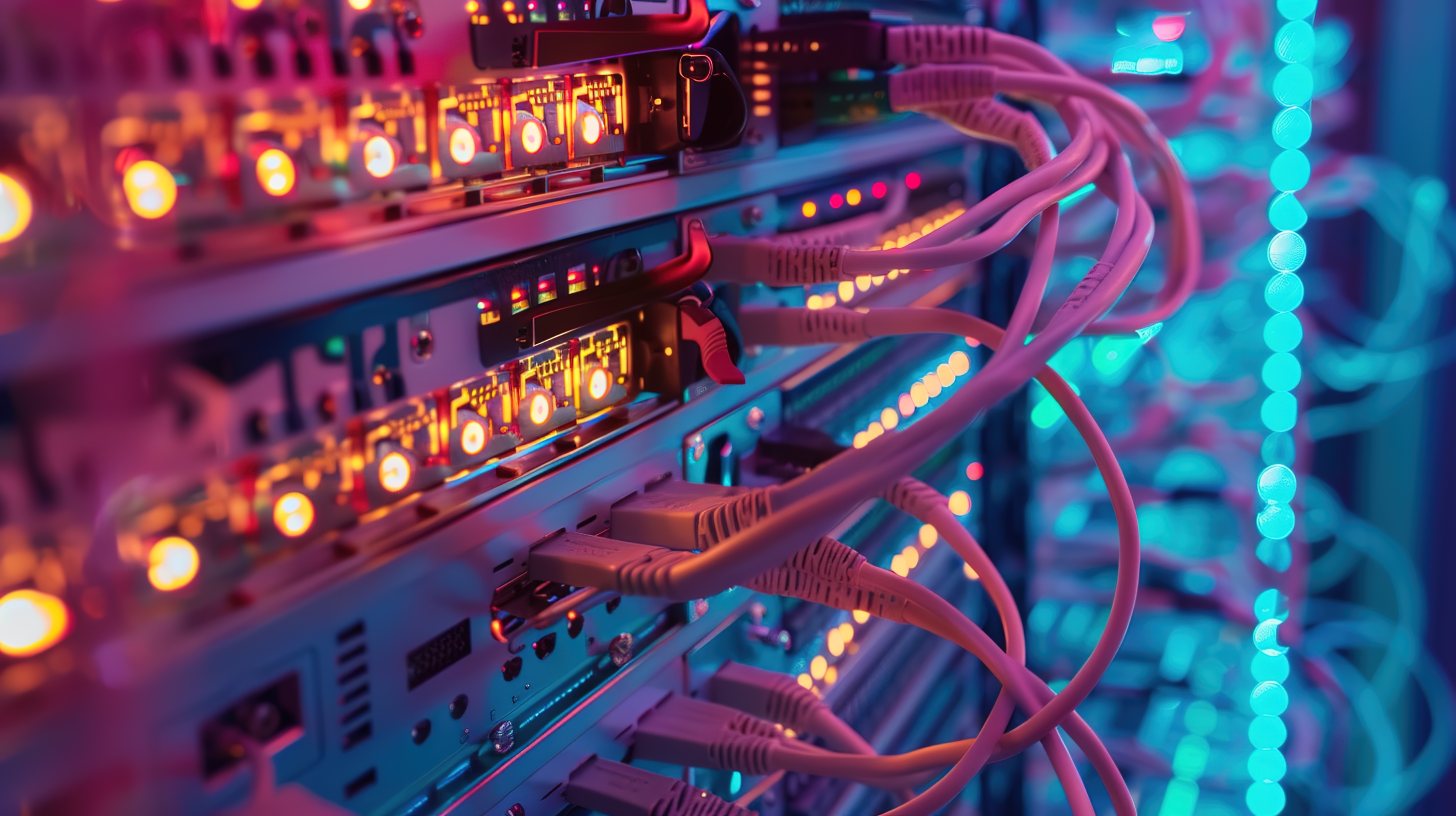

Les racks de serveurs haute densité exigent une distribution d’énergie parfaite et ininterrompue. Les températures internes des armoires dans les centres de données varient considérablement en fonction des charges de traitement informatique et des cycles de refroidissement CVC. Un disjoncteur magnétique hydraulique est parfaitement adapté aux unités de distribution d’énergie (PDU) dans ces environnements précis. Il maintient une protection précise contre les surintensités quelle que soit la chaleur d'échappement du serveur soufflant directement sur le panneau. Cela garantit une disponibilité maximale de l'infrastructure réseau critique et évite les pannes de rack en cascade causées par des déclenchements intempestifs d'origine thermique.
Les navires marins et les plates-formes de forage offshore présentent des défis environnementaux extrêmes pour les équipements électriques. Les salles des machines des navires génèrent une chaleur intense et emprisonnée, tandis que les enceintes extérieures des ponts sont confrontées à des conditions météorologiques extrêmes, aux brouillards salins et à la charge solaire directe. Les marteaux magnétiques hydrauliques fonctionnent exceptionnellement bien dans ces zones. Ils ignorent complètement les variations de température ambiante de la salle des machines à l’air arctique. De plus, de nombreux modèles spécifiques sont conformes aux normes strictes de protection contre les incendies marins. Cela les rend sûrs pour une utilisation dans les zones de cale où des gaz combustibles explosifs peuvent être présents, garantissant ainsi la sécurité du navire et la continuité opérationnelle.

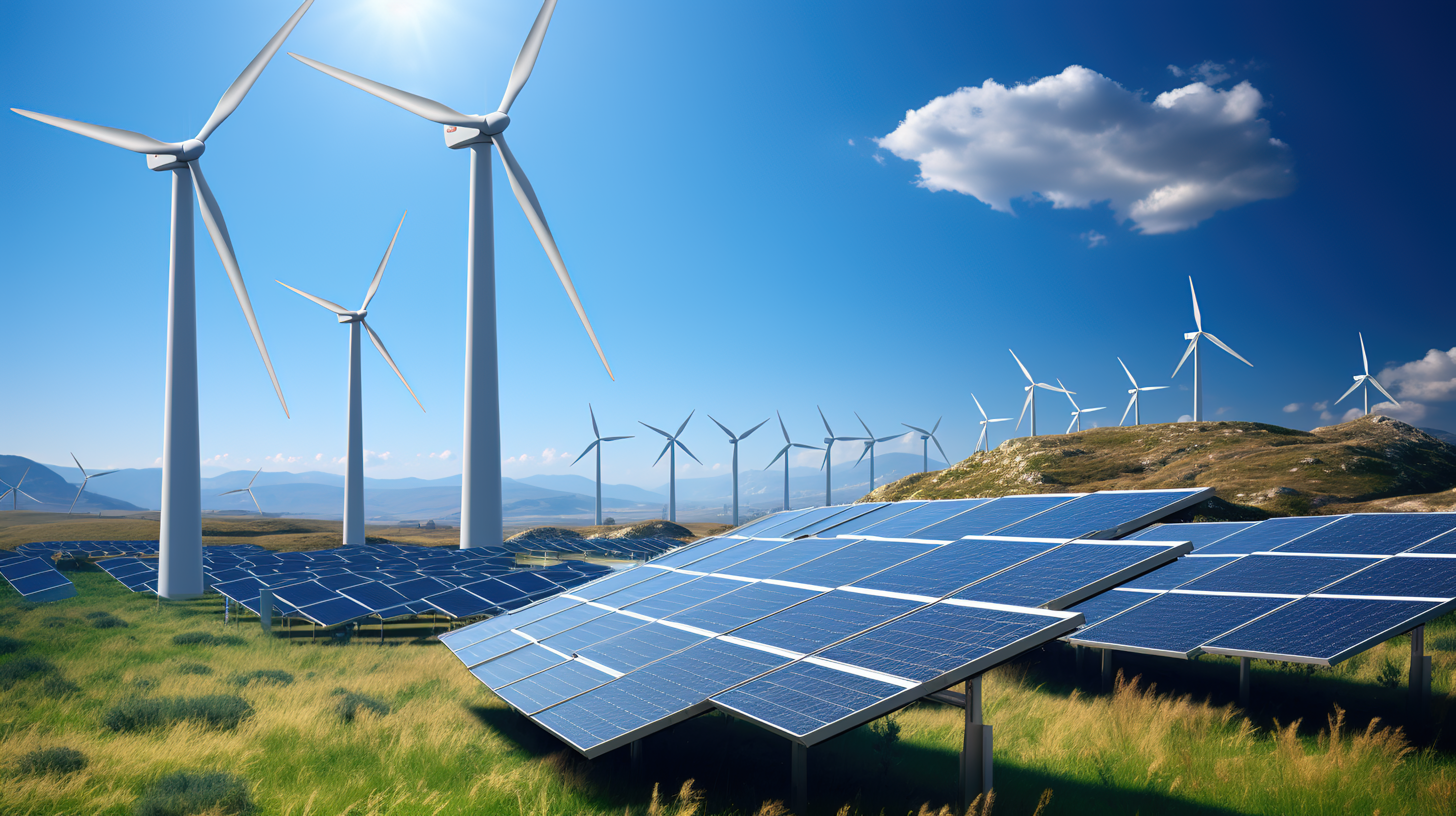

Les installations solaires et éoliennes à grande échelle reposent en grande partie sur des enceintes extérieures isolées et non conditionnées. Les boîtiers de combinaison solaires et les systèmes de stockage d"énergie par batterie (BESS) subissent d"énormes variations de température du soleil de midi aux nuits glaciales. Une protection précise des circuits CC est obligatoire pour éviter les défauts d’arc et les dommages aux équipements. Les disjoncteurs magnétiques hydrauliques offrent une protection CC constante et fiable sans aucun déclassement thermique. Ils gèrent les caractéristiques de défaut uniques des énormes parcs de batteries et des panneaux photovoltaïques, garantissant ainsi une production d’énergie renouvelable sûre et efficace sous tous les climats.
Les systèmes de défense et les réseaux de transport lourds nécessitent une fiabilité robuste et sans faille. Les locomotives ferroviaires et les véhicules de transport en commun fonctionnent dans des plages de températures larges et imprévisibles. Ils subissent également des profils de chocs et de vibrations élevés et continus pendant le transport. Les marteaux magnétiques hydrauliques, lorsqu"ils sont correctement spécifiés avec des roues à inertie, répondent exactement à ces exigences. Ils offrent une protection précise contre les surintensités pour les moteurs de traction lourds et les systèmes auxiliaires délicats. Leurs performances stables dans des conditions physiques extrêmes en font un choix standard et fiable pour les applications militaires et aérospatiales où une panne d"équipement n"est tout simplement pas une option.
La spécification du bon disjoncteur commence par la définition des paramètres électriques durs du circuit. Déterminez la tension de fonctionnement maximale pour votre système spécifique. Cela peut être du courant alternatif jusqu"à 480 V pour les moteurs industriels ou du courant continu jusqu"à 125 V ou plus pour les usines de batteries. Ensuite, établissez le courant nominal continu exact requis par la charge. Enfin, évaluez la capacité de coupure en court-circuit (AIC) requise. Cette valeur critique garantit que le disjoncteur peut éliminer en toute sécurité le courant de défaut maximum disponible du réseau sans subir de dommages physiques catastrophiques ni provoquer d"incendie dû à un arc électrique.
Les courbes de temporisation doivent correspondre parfaitement au profil de charge spécifique. La courbe 1 fournit un délai instantané ou ultra-court. Utilisez-le exclusivement pour les équipements électroniques hautement sensibles et la protection des semi-conducteurs ne nécessitant aucun délai. La courbe 2 offre un court délai. Il s"adapte au câblage d"installations à usage général, aux éléments chauffants résistifs et à l"électronique à faible appel. La courbe 3 fournit un retard moyen conçu pour les charges mixtes et les charges inductives légères. La courbe 4 présente un long retard. Spécifiez cela spécifiquement pour les moteurs à appel élevé, les gros transformateurs et les machines industrielles lourdes où des pics de démarrage massifs sont attendus et normaux.
L"intégration physique nécessite de sélectionner le facteur de forme approprié pour le boîtier. Évaluez les styles de montage modulaires pour les adapter à la conception spécifique de votre panneau. Les options incluent des bornes à puce sur rail DIN standard, à montage sur panneau ou à l"avant, à encliquetage, à montage sur circuit imprimé et enfichables pour les racks de télécommunications. Envisagez des configurations multipolaires pour les systèmes multiphasés. Les mécanismes de déclenchement courants relient physiquement les configurations unipolaires à quadripolaires. Cela garantit que toutes les phases se déclenchent simultanément en cas de défaut unique, évitant ainsi des dommages monophasés dévastateurs aux moteurs triphasés coûteux et aux équipements en aval.
La conformité réglementaire garantit une sécurité et des performances de base. Énumérez les dimensions d’évaluation critiques pour votre région et votre secteur d’activité spécifiques. Recherchez la norme UL 489 pour une protection stricte des circuits de dérivation ou UL 1077 pour une protection supplémentaire au sein des appareils. Les applications industrielles nécessitent souvent la conformité aux normes CEI 60947-2 ou EN 60934. L"utilisation marine exige la norme UL 1500 pour la protection contre les inflammations dans les espaces moteur. Les applications de défense nécessitent des certifications Mil-Spec rigoureuses comme MIL-PRF-55629. La vérification de ces certifications exactes garantit que le disjoncteur répond à des normes de test rigoureuses et indépendantes.
Le noyau de fer interne se déplace dans le fluide à l’intérieur d’un tube vertical. La gravité peut modifier le temps de déclenchement ou le seuil de déclenchement si vous montez le disjoncteur à des angles non standard. Le monter horizontalement ou à l’envers modifie la résistance physique contre le noyau. Pour atténuer ce risque sur le terrain, consultez les tableaux de déclassement d"orientation du fabricant. Vous constatez généralement une variation de 5 % à 10 % du courant de déclenchement en fonction de l"angle de montage. Vous pouvez également spécifier des conceptions à ressort et compensées par la gravité, conçues spécifiquement pour un montage universel dans les équipements mobiles.
Un choc mécanique extrême peut provoquer le déclenchement prématuré de l"armature équilibrée. Il s’agit d’un risque connu dans les équipements mobiles lourds, les concasseurs miniers ou les applications ferroviaires. Pour atténuer cela, spécifiez des disjoncteurs avec des indices de choc et de vibration élevés. Recherchez les unités équipées d"amortisseurs d"inertie mécaniques ou de mécanismes de verrouillage robustes. Garantissez la conformité aux normes robustes telles que MIL-PRF-55629. Une sélection appropriée évite les déclenchements intempestifs causés par un impact physique plutôt que par de véritables défauts électriques.
Dans des environnements extrêmement froids en dessous de -40°C, la viscosité du fluide silicone standard augmente considérablement. Cela épaissit le fluide et allonge la courbe de temporisation lors de légères surcharges. Le disjoncteur se déclenchera quand même, mais cela prendra plus de temps que spécifié. Pour atténuer ce problème, choisissez des formulations de fluides spécialisées à basse température. Les fabricants proposent ces fluides spécifiques pour maintenir des fenêtres de temporisation prévisibles même à des températures extrêmement basses, garantissant ainsi une protection constante dans des conditions arctiques ou dans des installations à haute altitude.
Les disjoncteurs thermomagnétiques suffisent pour les environnements commerciaux standard contrôlés où les températures restent stables. Cependant, le disjoncteur magnétique hydraulique reste le choix technique définitif pour les applications industrielles, marines et de télécommunications à température volatile et à haute fiabilité. Il garantit une protection précise sans le fardeau du déclassement thermique.
CHINEHOW fournit des produits de protection de circuits fiables pour les équipements industriels, les télécommunications, la distribution d'énergie, les systèmes marins et d'autres applications électriques exigeantes. Ses solutions sont conçues pour aider les clients à obtenir une protection précise contre les surintensités, des performances stables et un fonctionnement fiable dans des conditions environnementales difficiles.
Auditez vos panneaux électriques actuels pour identifier les déclenchements intempestifs liés directement à des températures ambiantes élevées.
Cartographiez les profils de courant d"appel spécifiques à votre équipement pour sélectionner la courbe de temporisation exacte requise pour un démarrage fiable.
Vérifiez les orientations de montage dans vos armoires et sélectionnez des disjoncteurs compensés par gravité si le montage vertical est impossible.
Assurez-vous que tous les disjoncteurs spécifiés portent les certifications UL, CEI ou Mil-Spec requises pour votre secteur industriel spécifique.
R : Non. Les disjoncteurs magnétiques hydrauliques sont totalement indépendants de la température. Ils transportent 100 % de leur courant nominal et se déclenchent à leurs seuils spécifiés, quelle que soit la chaleur ou le froid ambiant.
R : Vous pouvez le réinitialiser immédiatement une fois le défaut électrique résolu. Contrairement aux disjoncteurs thermiques, il n’existe pas de bilame nécessitant une période de refroidissement physique avant le verrouillage.
R : Les modèles standard sont sensibles à la gravité, ce qui peut modifier les temps de déclenchement de 5 à 10 %. Vous devez consulter les tableaux de déclassement ou spécifier des modèles à compensation de gravité pour les applications de montage non verticales.
R : Le fluide silicone contrôle la vitesse de déplacement du noyau de fer interne. Cela crée un retard mécanique intentionnel lors de surcharges modérées, empêchant ainsi les déclenchements intempestifs dus aux courants d"appel normaux du moteur.
R : Oui. Ils sont très efficaces pour les applications CC car ils offrent une protection précise et non déclassée face aux températures extérieures fluctuantes typiques des installations d"énergie renouvelable.
R : Adaptez la courbe à votre profil de charge spécifique. Utilisez des délais courts pour les composants électroniques sensibles, des délais moyens pour le câblage général et des délais longs pour les moteurs à appel élevé et les transformateurs lourds.
