Spécifier le mauvais disjoncteur pour les environnements électriques extrêmes, fluctuants ou à haute densité introduit de graves risques opérationnels, allant du déclenchement intempestif continu à la panne catastrophique de l"équipement. Les ingénieurs standardisent souvent sur un seul type de disjoncteur sans analyser les profils de température ambiante, les configurations de montage et les profils de vibration. Cet oubli conduit inévitablement soit à des spécifications excessives, qui gaspillent de précieux budgets de projet, soit à des spécifications insuffisantes, entraînant des temps d"arrêt imprévus, une dégradation accélérée des composants et de graves risques pour la sécurité.
Pour aligner les mécanismes de protection sur des critères de réussite environnementaux, physiques et opérationnels spécifiques, les concepteurs électriques doivent évaluer les technologies sous-jacentes qui pilotent ces dispositifs. Comprendre la nécessité technique de comparer un disjoncteur magnéto-hydraulique à un disjoncteur magnéto-thermique garantit que les panneaux fonctionnent de manière fiable dans les conditions de terrain prévues, éliminant ainsi les incertitudes liées aux stratégies de protection électrique.
Sensibilité à la température : les disjoncteurs thermomagnétiques dépendent de la chaleur pour se déclencher et nécessitent un déclassement précis de la température ; les disjoncteurs magnétiques hydrauliques sont largement insensibles aux variations de température ambiante.
Perte de puissance interne : les disjoncteurs magnétiques thermiques génèrent une chaleur continue grâce à une résistance bimétallique, augmentant ainsi la charge thermique du panneau, tandis que les disjoncteurs magnétiques hydrauliques ont une consommation d"énergie interne considérablement inférieure.
Vibration et orientation : les disjoncteurs magnétiques hydrauliques peuvent être sensibles à la gravité et à l"orientation de montage en raison de leurs noyaux mobiles internes, tandis que les disjoncteurs magnéto-thermiques sont très sensibles aux chocs mécaniques et aux déclenchements intempestifs induits par les vibrations.
Capacités de réinitialisation : les disjoncteurs magnétiques hydrauliques peuvent être réinitialisés immédiatement après un déclenchement, tandis que les disjoncteurs magnétiques thermiques nécessitent une période de refroidissement pour la bande bimétallique.
Coût par rapport aux performances : les disjoncteurs magnéto-thermiques sont très rentables pour les environnements stables à usage général, tandis que les disjoncteurs magnétiques hydrauliques présentent un avantage initial justifié par une fiabilité élevée, un déclassement nul et une précision dans des conditions extrêmes.
Table des matières

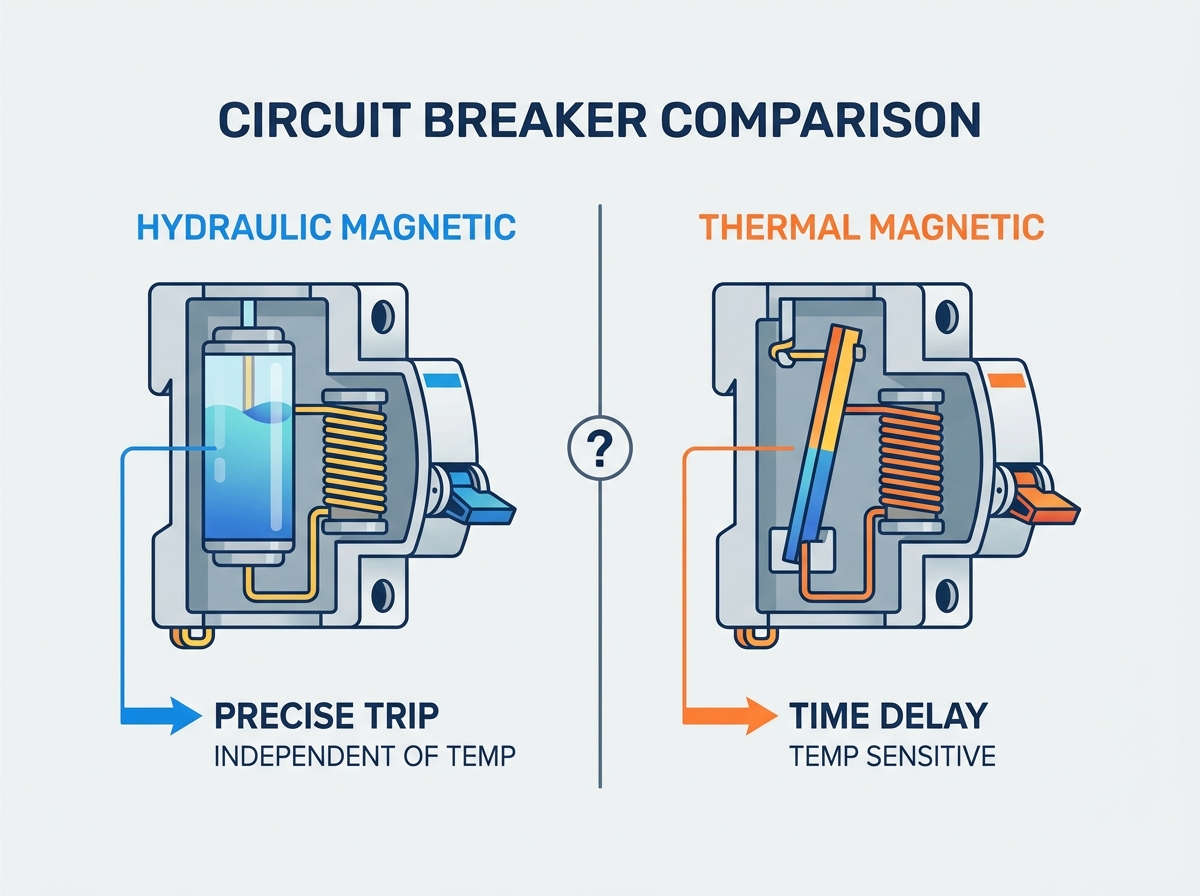

Les disjoncteurs magnéto-thermiques utilisent une conception à double mécanisme pour protéger contre deux types distincts de défauts électriques. Pour les surcharges prolongées, ils s"appuient sur un composant thermique. Pour les courts-circuits instantanés, ils déploient un électroaimant magnétique ou un solénoïde. Cette combinaison fournit un filet de sécurité de base pour les circuits électriques standard, mais la physique opérationnelle dicte des limitations environnementales spécifiques dont les ingénieurs doivent tenir compte lors de la disposition des panneaux.
La protection thermique repose sur la physique d"un bilame. Ce composant est constitué de deux métaux différents laminés ensemble, chacun possédant un coefficient de dilatation thermique différent. Lorsque le courant électrique traverse la bande, il génère de la chaleur. Lors d"un événement de surintensité prolongé, la chaleur provoque une dilatation des deux métaux à des rythmes différents. Cette expansion inégale oblige la bande à se plier. Une fois que la déviation atteint un seuil physique spécifique, elle déverrouille le mécanisme de contact interne, coupant le circuit et arrêtant le flux de courant.
Cette conception crée une dépendance thermique inhérente. La bande bimétallique ne peut pas faire la distinction entre la chaleur générée par le flux de courant réel et la chaleur absorbée par l"air ambiant ambiant. La chaleur accumulée agit comme le moteur ultime du voyage. Si la température ambiante à l’intérieur d’un panneau électrique augmente considérablement en raison des intempéries ou d’équipements adjacents, le bilame préchauffe. Il faudra alors moins de courant électrique pour atteindre son seuil de flexion, provoquant le déclenchement du disjoncteur en dessous de son courant nominal.
Le bilame introduit une résistance interne continue dans le circuit. Cette résistance entraîne une dissipation continue de puissance, communément appelée perte en watts. Dans les boîtiers électriques scellés abritant plusieurs disjoncteurs, cette perte de puissance inhérente contribue fortement à la génération globale de chaleur, obligeant les concepteurs à prendre en compte la charge thermique supplémentaire lors de la conception des panneaux et à augmenter potentiellement la taille des systèmes de refroidissement.
Les disjoncteurs magnétiques hydrauliques fonctionnent selon un principe physique entièrement différent, utilisant une conception à noyau et à Dashpot à base de solénoïde. La construction consiste en une bobine de cuivre enroulée autour d’un cylindre hermétiquement fermé et non magnétique. À l’intérieur de ce cylindre se trouve un noyau de fer à ressort immergé dans un fluide silicone amortisseur, qui fait office de pot de bord. Cet agencement mécanique isole la fonction de déclenchement des conditions thermiques ambiantes.
Le mécanisme de temporisation pour les surcharges modérées repose sur l"induction magnétique et la dynamique des fluides. Lorsqu"une surcharge se produit, l"augmentation du courant circulant dans la bobine génère un champ magnétique plus puissant. Ce champ tire le noyau de fer à travers le fluide silicone visqueux vers la pièce polaire. La viscosité du fluide dicte le temps de transit du noyau, créant un délai physique très précis. Ce retard intentionnel permet au disjoncteur de tolérer des courants d"appel temporaires et inoffensifs sans déclenchement intempestif.
Pour les déclenchements magnétiques instantanés lors de courts-circuits importants, le mécanisme contourne entièrement le retard du fluide. Une pointe de courant massive génère un champ magnétique si intense qu"il tire l"armature et déverrouille immédiatement les contacts, quelle que soit la position du noyau de fer dans le dashpot. Cela permet une élimination immédiate des défauts de court-circuit dangereux afin de protéger le câblage en aval et les composants sensibles.
Étant donné que le courant circule à travers une bobine de cuivre très efficace plutôt que dans une bande bimétallique résistive, les disjoncteurs magnétiques hydrauliques présentent une résistance interne minimale. Cette construction produit une génération de chaleur interne négligeable par rapport aux éléments bimétalliques, réduisant considérablement l"empreinte thermique du disjoncteur dans une enceinte et permettant un emballage plus serré des composants sur le rail DIN.
La divergence la plus significative entre ces technologies réside dans leurs profils de température contrastés. Les disjoncteurs magnétiques hydrauliques maintiennent un courant nominal constant et plat quelle que soit la température de l’air ambiant. En revanche, les disjoncteurs magnéto-thermiques présentent une courbe de déclenchement très variable et dépendante de la température. À mesure que l"environnement devient plus chaud, le disjoncteur se déclenche plus rapidement et à des courants plus faibles ; à mesure qu"il fait plus froid, il retient plus de courant que la valeur nominale, permettant potentiellement à une surcharge de persister.
La conception de panneaux dotés de disjoncteurs magnéto-thermiques dans des environnements qui s"écartent de leur référence d"étalonnage standard nécessite des calculs techniques complexes et des mécanismes de déclassement en température. Les ingénieurs doivent consulter les tableaux de déclassement pour ajuster la valeur nominale efficace du disjoncteur. Par exemple, un disjoncteur thermique de 20 A fonctionnant dans un environnement chaud pourrait effectivement agir comme un disjoncteur de 15 A. Ne pas effectuer ces calculs entraîne directement des déclenchements intempestifs pendant les mois de pointe de l"été ou dans des installations industrielles chaudes.
Cette sensibilité déclenche souvent l’effet d’emballement de l’enceinte. Lorsque les ingénieurs installent des disjoncteurs magnéto-thermiques étroitement emballés et générant de la chaleur à l"intérieur d"un panneau scellé, les disjoncteurs se chauffent les uns les autres. Ce cycle de chauffage combiné abaisse artificiellement le point de déclenchement de chaque disjoncteur du réseau. Pour compenser, les concepteurs sont obligés de surdimensionner les disjoncteurs, d"augmenter les dimensions des panneaux ou d"installer des systèmes de refroidissement actifs dans les armoires, ce qui ajoute de la complexité et des points de maintenance.
L’immunité magnétique hydraulique à la température simplifie la conception des panneaux. Le point de déclenchement d"un disjoncteur magnétique hydraulique reste à 100 % de son courant nominal sur une large plage de température sans déclassement. Étant donné que l"intensité du champ magnétique n"est pas affectée par la chaleur ambiante, les ingénieurs peuvent spécifier la valeur nominale exacte du disjoncteur requise pour la charge sans appliquer de formules de déclassement ni se soucier de l"échauffement du disjoncteur adjacent.
Fonctionnalité | Disjoncteur magnétique thermique | Disjoncteur magnétique hydraulique |
|---|---|---|
Sensibilité à la température | Élevé (nécessite un déclassement) | Aucun (100 % sur la plage de température) |
Perte de watts interne | Plus élevé (résistance bimétallique) | Inférieur (efficacité de la bobine de cuivre) |
Temps de réinitialisation | Retardé (nécessite un refroidissement) | Immédiat |
Résistance aux vibrations | Inférieur (sensible aux chocs mécaniques) | Plus haut (mécanisme de verrouillage stable) |
Sensibilité à l"orientation | Aucun | Élevé (la gravité affecte le mouvement du noyau) |
Une comparaison de l"efficacité énergétique révèle un avantage distinct pour les conceptions hydrauliques. Les disjoncteurs magnéto-thermiques consomment plus d"énergie en fonctionnement normal en raison du chauffage continu du bilame. Même si la perte en watts par disjoncteur individuel peut sembler faible, l"effet cumulatif dans un panneau de distribution contenant des dizaines de disjoncteurs devient substantiel et mesurable.
Cela a un impact direct sur la gestion thermique de l’enceinte. La spécification de disjoncteurs magnétiques hydrauliques à faible perte de puissance réduit considérablement les besoins de refroidissement à l’intérieur des armoires de commande. En éliminant la source de chaleur interne des bandes bimétalliques, les ingénieurs peuvent souvent déclasser ou supprimer entièrement les ventilateurs d"armoire et les unités de climatisation. Cette réduction des composants de refroidissement actifs augmente la fiabilité globale de l"ensemble du système de contrôle.
Les stratégies de protection nécessitent d"adapter le profil de déclenchement du disjoncteur au comportement de la charge. Les disjoncteurs magnéto-thermiques proposent généralement des courbes de déclenchement standardisées. Ces familles rigides offrent une flexibilité limitée, obligeant les ingénieurs à adapter leur profil de charge dans une boîte prédéfinie, ce qui peut s"avérer problématique pour les équipements industriels spécialisés.
Les systèmes hydrauliques magnétiques offrent des courbes de déclenchement hautement adaptées. Les fabricants peuvent modifier la viscosité du fluide silicone et la tension du ressort pour créer des courbes de retard personnalisées, notamment des retards instantanés, ultra-courts, moyens et longs. Cela permet une adaptation précise du disjoncteur à l"application spécifique, garantissant une protection sans déclenchement intempestif.
La tolérance au courant d’appel est un facteur majeur dans les applications industrielles lourdes. Des courants transitoires de forte amplitude et de courte durée se produisent fréquemment lors des démarrages de charges inductives, de la magnétisation des transformateurs et de la charge de l"alimentation capacitive. Un disjoncteur magnétique hydraulique réglé avec précision gère ces transitoires sans effort en utilisant une viscosité de fluide spécifique qui empêche le noyau de se déplacer suffisamment vite pour se déclencher pendant la brève phase d"appel.
Les facteurs de stress environnementaux s’étendent au-delà de la température. Lorsque l’on compare la résistance aux vibrations et aux chocs, les verrous thermomagnétiques peuvent être mécaniquement sensibles. Les vibrations des machines lourdes, le transit ferroviaire ou l"activité sismique peuvent provoquer le déclenchement prématuré du délicat mécanisme de verrouillage qui maintient la bande bimétallique, provoquant un déclenchement intempestif mécanique et un arrêt de la production.
Les marteaux magnétiques hydrauliques introduisent leurs propres contraintes physiques concernant la position de montage et les effets de la gravité. Parce qu"ils reposent sur un noyau mobile à ressort suspendu dans un fluide, la gravité joue un rôle dans la résistance au mouvement du noyau. Le montage de ces disjoncteurs horizontalement ou à l"envers modifie la force gravitationnelle exercée sur le noyau de fer, ce qui modifie légèrement la courbe de déclenchement.
Pour atténuer cela, les ingénieurs doivent appliquer des facteurs de correction d"orientation. Si un disjoncteur magnétique hydraulique est monté dans une orientation autre que la position verticale standard, des facteurs de correction spécifiés par le fabricant doivent être utilisés pour garantir que le timing de déclenchement reste précis. Certains fabricants proposent des armatures spécialement équilibrées pour contrecarrer cet effet, mais cela reste une considération de conception.
Suite à une panne, la rapidité de récupération conditionne la disponibilité du système. Les disjoncteurs magnéto-thermiques imposent des délais de refroidissement thermique. Une fois que la bande bimétallique se plie et déclenche le disjoncteur, elle reste physiquement déformée jusqu"à ce qu"elle refroidisse et reprenne sa forme originale. Toute tentative de forcer la fermeture du disjoncteur avant la fin de cette période de refroidissement entraînera un nouveau déclenchement immédiat du disjoncteur.
Les disjoncteurs magnétiques hydrauliques offrent des capacités de réinitialisation immédiates. Étant donné que leur fonctionnement repose sur un mouvement mécanique et des champs magnétiques plutôt que sur la chaleur retenue, le disjoncteur peut être réinitialisé instantanément une fois la condition de défaut résolue. Cette reprise opérationnelle immédiate est très appréciée dans les processus de fabrication en continu et les applications d"alimentation de secours où chaque seconde d"arrêt coûte de l"argent.
Une analyse des coûts initiaux et opérationnels met en évidence les différentes positions sur le marché de ces appareils. Les disjoncteurs magnéto-thermiques bénéficient d’économies d’échelle massives, ce qui se traduit par un faible coût unitaire initial. Ils sont produits en série pour des applications générales. Les unités magnétiques hydrauliques sont des appareils hautement conçus, à faible volume et proposés à des prix plus élevés.
L’encombrement et la densité des panneaux compensent souvent le coût unitaire initial. Les disjoncteurs magnétiques hydrauliques minces permettent une densité de circuit plus élevée par pied de rail DIN. Parce qu"ils ne génèrent pas de chaleur significative, ils ne nécessitent pas les espaces de ventilation souvent obligatoires entre les disjoncteurs magnéto-thermiques. Cela permet aux ingénieurs d"utiliser des boîtiers plus petits et plus compacts, économisant ainsi de la tôle et de l"espace mural.
Concernant la durée de vie à long terme, les cycles de déclenchements répétés dégradent dans le temps l"étalonnage des bilames. Le chauffage, la flexion et le refroidissement constants provoquent une fatigue du métal, modifiant éventuellement le point de déclenchement. Les noyaux magnétiques hydrauliques, logés dans des cylindres hermétiquement fermés, assurent un étalonnage stable et reproductible sur des milliers d"opérations sans dégradation.
Les disjoncteurs magnéto-thermiques restent le choix standard pour des profils environnementaux idéaux. Ils excellent dans les installations industrielles à température contrôlée, les centres de distribution résidentiels, les tableaux de distribution de bâtiments commerciaux standard et les équipements CVC standard où les températures ambiantes restent relativement stables et prévisibles tout au long de l"année.
Ils répondent parfaitement aux critères de charge et de budget qui privilégient les faibles coûts initiaux des matériaux. Les applications comportant des charges résistives standard ou des charges inductives à faible appel, où les fluctuations dynamiques de température sont inexistantes, sont mieux servies par la conception thermomagnétique rentable.
Les disjoncteurs magnétiques hydrauliques sont obligatoires pour les environnements difficiles et à haute température. Les enceintes de télécommunications extérieures, les salles des machines marines, les combineurs solaires photovoltaïques, les installations de champs pétroliers et gaziers et le matériel roulant ferroviaire subissent des variations de température extrêmes qui rendraient les disjoncteurs thermiques dangereusement imprécis et sujets à des déclenchements intempestifs.
Ils sont également essentiels pour les applications critiques. Les centres de données haute densité, les unités de puissance mobiles militaires, les systèmes médicaux d"urgence et les panneaux d"automatisation industrielle à distance exigent une disponibilité absolue. Dans ces scénarios, les caractéristiques de déclassement zéro et les capacités de réinitialisation immédiate justifient l’investissement premium.
Les profils de charge hautement dynamiques nécessitent une technologie magnétique hydraulique. Les gros moteurs industriels, les compresseurs lourds et les transformateurs haute fréquence nécessitent des courbes de temporisation spécifiques et personnalisées pour survivre aux phases de démarrage massives et à fort appel sans déclenchement, tout en maintenant une protection étroite pendant le fonctionnement en régime permanent.
Bien qu"ils soient insensibles au déclassement thermique, les disjoncteurs magnétiques hydrauliques sont confrontés à la variable de fluide extrêmement froid. Dans des environnements sous zéro, généralement en dessous de -40°C, la viscosité du fluide silicone à l"intérieur du Dashpot augmente. Cet épaississement ralentit le mouvement du noyau de fer, ce qui peut allonger par inadvertance les temps de déclenchement lors de surcharges modérées.
La principale stratégie d"atténuation consiste à spécifier des variations d"amortissement des fluides à faible viscosité ou de qualité arctique. Les fabricants proposent des remplissages de fluides spécialisés conçus spécifiquement pour les déploiements polaires, garantissant que la courbe de temporisation reste précise même dans des conditions de gel profond.
Les armoires de commande compactes présentent souvent le risque de montage horizontal. Les modifications de la disposition physique peuvent forcer les rails DIN à fonctionner verticalement, ce qui nécessitera que les disjoncteurs soient montés à plat sur leurs côtés. Cela modifie l"attraction gravitationnelle sur le noyau hydraulique et modifie les caractéristiques de déclenchement.
Identifiez l"angle de montage exact du disjoncteur dans le boîtier.
Consultez la fiche technique du fabricant pour connaître les multiplicateurs de déclassement d"orientation spécifiques.
Appliquez les facteurs de déclassement d’orientation corrects fournis par le fabricant aux calculs de charge.
Spécifiez un marteau hydraulique à armature spécialement équilibrée si le déclassement standard n"est pas réalisable.
L’alignement des normes réglementaires est une exigence stricte lors de la mise en œuvre. Les ingénieurs doivent garantir une sélection correcte entre les normes de protection des circuits de dérivation, telles que UL 489, CSA C22.2 n° 5 et CEI 60947-2, et les normes de protection supplémentaires telles que UL 1077 et CEI 60898. Le mélange de ces normes viole les codes électriques et annule les certifications des panneaux.
Des défis de mise à niveau physique surviennent également lors du remplacement des types de disjoncteurs dans les panneaux existants. Les ingénieurs doivent évaluer les configurations des jeux de barres des bornes, les variations de hauteur des bornes et la compatibilité des clips de montage, car les disjoncteurs magnétiques hydrauliques présentent souvent des dimensions physiques différentes de celles de leurs homologues thermomagnétiques.
Le choix entre un disjoncteur magnéto-hydraulique et un disjoncteur magnéto-thermique nécessite de déterminer quelle technologie correspond à la stabilité thermique, aux contraintes physiques de montage et à la criticité de l"environnement cible. Les disjoncteurs magnéto-thermiques restent le meilleur choix pour les conditions ambiantes stables et rentables et les charges standard non critiques. Les disjoncteurs magnétiques hydrauliques sont obligatoires pour les températures extrêmes ou fluctuantes, les panneaux haute densité, les applications à fortes vibrations et les systèmes critiques nécessitant une récupération immédiate de la disponibilité.
CHINEHOW fournit des solutions de protection de circuits conçues pour prendre en charge le contrôle industriel, la distribution d'énergie, les équipements de communication et d'autres applications électriques exigeantes. Sa sélection de produits aide les ingénieurs à équilibrer la précision de la protection, l'adaptabilité à l'environnement, les exigences d'installation et la fiabilité du système à long terme.
Réalisez un audit thermique complet des panneaux à l’aide de la thermographie infrarouge pour déterminer la véritable température de fonctionnement à l’intérieur de vos armoires.
Examinez les courbes caractéristiques temps-courant du fabricant pour adapter précisément le disjoncteur au profil d"appel spécifique de votre charge.
Analysez vos orientations physiques de montage et appliquez les facteurs de correction nécessaires si vous utilisez des unités hydrauliques magnétiques horizontalement.
Consultez un ingénieur d"applications avant de commander un inventaire de remplacement pour vérifier la conformité réglementaire et l"ajustement physique.
R : Le principal avantage est l’immunité absolue à la température. Ils ne nécessitent aucun déclassement de température, offrent des courbes de déclenchement très précises et personnalisables, permettent une réinitialisation immédiate après le déclenchement et génèrent une chaleur interne minimale par rapport aux alternatives thermiques.
R : Oui. Parce qu"ils dépendent de la chaleur pour se déclencher, leur fonctionnement dans des environnements plus chauds que leur référence d"étalonnage nécessite des calculs de déclassement pour éviter les déclenchements intempestifs.
R : Pas sans considération. Parce qu’ils utilisent un noyau mobile dans un fluide, la gravité affecte leur fonctionnement. Leur montage horizontal ou à l"envers nécessite l"application de facteurs de correction spécifiés par le fabricant ou l"utilisation de modèles spécialement équilibrés.
R : La bande bimétallique interne se plie physiquement en raison de la chaleur lors d"une surcharge. Il faut lui laisser le temps de refroidir et de reprendre sa forme originale avant que le mécanisme du disjoncteur puisse être réinitialisé avec succès.
R : Oui, leur coût unitaire initial est plus élevé en raison de leur construction complexe. Cependant, ils permettent souvent d"économiser de l"argent à long terme dans des environnements difficiles en évitant les temps d"arrêt et en éliminant le besoin d"un refroidissement actif des panneaux.
R : Les disjoncteurs magnétiques hydrauliques fonctionnent généralement mieux dans les environnements à fortes vibrations, car les mécanismes de verrouillage délicats des disjoncteurs magnéto-thermiques sont plus sensibles aux chocs mécaniques et aux déclenchements intempestifs induits par les vibrations.
