L'informatique haute densité, les accélérateurs matériels d'IA et les stratégies de confinement des allées chaudes ont poussé les températures d'échappement des racks à des extrêmes, exposant les limites physiques de l'infrastructure de distribution d'énergie existante. Les disjoncteurs magnéto-thermiques traditionnels s'appuient sur la dilatation bimétallique induite par la chaleur pour déclencher un déclenchement. À des températures ambiantes élevées, ils souffrent d'un « déclassement thermique », provoquant des déclenchements intempestifs catastrophiques et des temps d'arrêt imprévus, même lorsque les charges informatiques restent bien dans les limites de sécurité. Pour garantir une distribution de courant nominal à 100 % quel que soit le microclimat localisé de l'installation, les ingénieurs d'infrastructure doivent spécifier une technologie hydraulique-magnétique. Ce guide évalue les mécanismes, les compromis opérationnels et les critères de mise en œuvre critiques pour le déploiement d'un disjoncteur magnétique hydraulique pour les applications de centre de données afin de maximiser la disponibilité dans les installations critiques.
Indépendance de la température : les disjoncteurs magnéto-hydrauliques ne subissent pas de déclassement thermique, garantissant une fourniture de puissance fiable à 100 % de leur capacité nominale dans les racks haute densité et les allées chaudes jusqu'à 85 °C.
Immunité au chauffage harmonique : contrairement aux disjoncteurs thermiques bimétalliques, les mécanismes de déclenchement magnétiques uniquement ne sont pas affectés par le chauffage par effet cutané induit par les harmoniques généré par les alimentations informatiques non linéaires.
Tolérance d'appel personnalisable : les dashpots de fluide à viscosité contrôlée fournissent des courbes de temporisation précises et personnalisables, évitant ainsi les faux déclenchements lors de séquences de démarrage simultanées du serveur et les courants d'appel capacitifs élevés.
Réinitialisation immédiate après panne : l'absence de période de refroidissement physique permet une restauration immédiate de l'alimentation une fois la panne résolue, minimisant ainsi le temps moyen de récupération (MTTR).
Résilience physique et environnementale : les composants hermétiquement scellés empêchent l'oxydation et la dégradation causées par les contaminants atmosphériques et l'humidité élevée, tandis que les conceptions à double ressort résistent aux vibrations physiques.
Table des matières
La distribution électrique des centres de données modernes nécessite une alimentation électrique continue et ininterrompue jusqu"à 100 % de la limite spécifiée du circuit de dérivation. Ces performances doivent rester totalement indépendantes des variations de température ambiante ou des performances de refroidissement par air. L"infrastructure doit permettre une utilisation maximale sans introduire de goulots d"étranglement artificiels ni de risques de fiabilité. Les gestionnaires d’installations évaluent le succès de la protection électrique sur la base de trois références opérationnelles strictes :
La capacité de supporter la charge maximale nominale en continu sans déclenchement prématuré.
Immunité totale aux variations thermiques localisées, notamment dans les allées chaudes confinées où les températures d"échappement dépassent 50°C.
Temps de réponse prévisibles aux courants d"appel transitoires lors des redémarrages massifs du serveur à la suite d"un événement de maintenance à l"échelle de l"installation.
Les disjoncteurs bimétalliques traditionnels fonctionnent selon un principe simple : le courant circulant à travers la bande génère de la chaleur, provoquant la flexion du métal et éventuellement le déclenchement du verrou mécanique. La chaleur ambiante provenant des gaz d"échappement du serveur haute densité préchauffe cette bande avant qu"une charge électrique ne soit appliquée. Cette chaleur externe provoque le déclenchement prématuré du disjoncteur à des courants bien inférieurs à sa valeur nominale réelle. Par exemple, un disjoncteur thermique de 30 A fonctionnant dans un système de confinement d"allée chaude à 55 °C peut se déclencher à seulement 22 A. Cela oblige les ingénieurs des installations à limiter artificiellement la densité de puissance des racks, bloquant ainsi une capacité électrique précieuse et allant à l’encontre de l’objectif des déploiements à haute densité.
Les charges informatiques non linéaires, en particulier les alimentations à découpage (SMPS) que l"on trouve dans les serveurs lames et les baies de stockage modernes, génèrent des courants harmoniques importants. Ces harmoniques haute fréquence provoquent un échauffement par effet cutané à l’intérieur des éléments conducteurs des disjoncteurs bimétalliques thermiques. L"effet de peau force le courant alternatif à circuler principalement près de la surface du conducteur, augmentant ainsi la résistance effective et générant un excès de chaleur. Cette accumulation thermique localisée augmente le risque de déclenchement intempestif. Le disjoncteur réagit à la chaleur générée par la distorsion harmonique plutôt qu"à la consommation de courant fondamentale réelle, conduisant à des interruptions de courant imprévisibles.
L"impact opérationnel des faux déclenchements s"étend bien au-delà d"une perte momentanée de puissance sur un seul rack. Les déclenchements intempestifs déclenchent une cascade d’événements opérationnels négatifs. Une perte de puissance imprévue entraîne des pénalités immédiates pour violation du contrat de niveau de service (SLA). Des arrêts de bases de données non coordonnés risquent une grave corruption des données, nécessitant des heures de reconstruction des volumes et de contrôles d"intégrité. De plus, les frais d’envoi de techniciens d’urgence en dehors des heures d’ouverture réinitialisent les budgets d’entretien des installations de vidange. Les dommages financiers et de réputation causés par des coupures de courant imprévisibles font du déclassement thermique un risque inacceptable dans toute installation de niveau III ou IV.

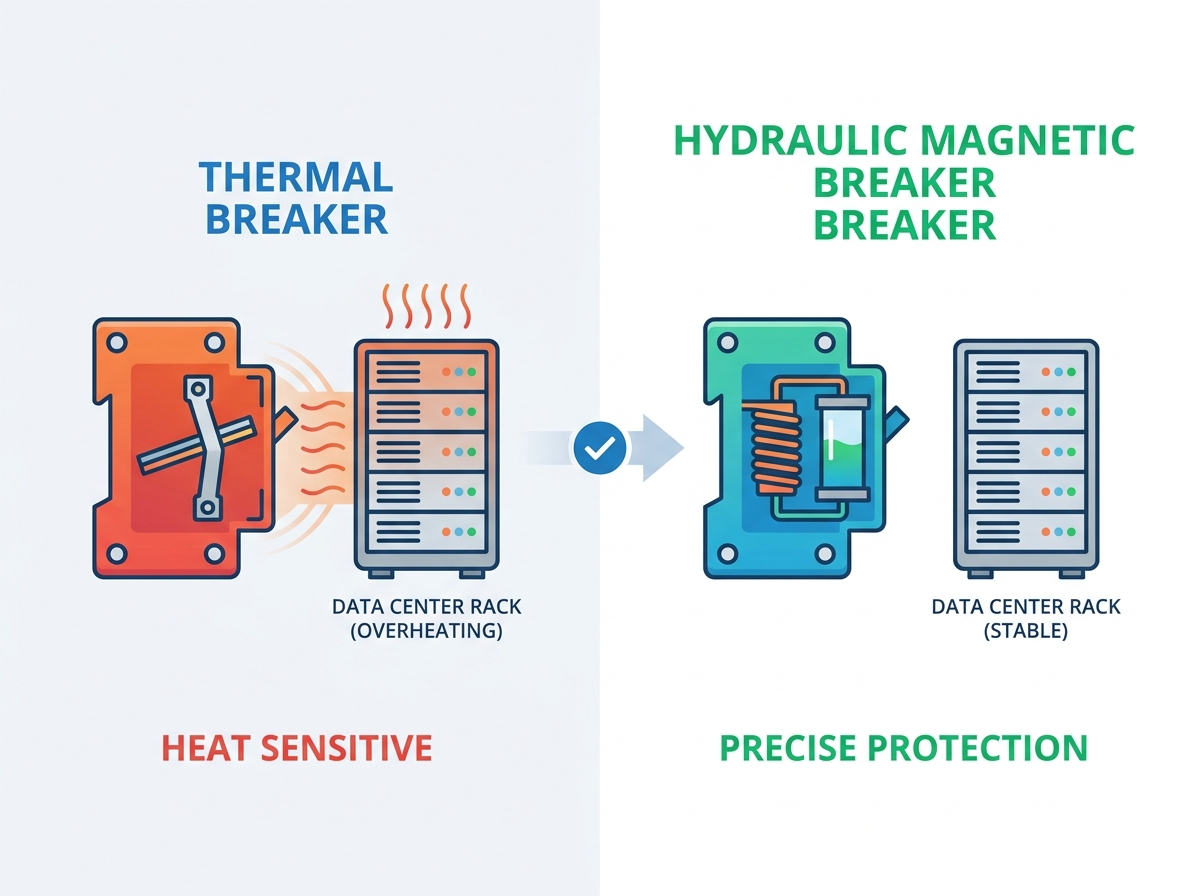

Le changement fondamental par rapport aux disjoncteurs traditionnels implique le passage de la détection basée sur la chaleur à la détection basée sur le flux magnétique. En s"appuyant entièrement sur la force électromagnétique plutôt que sur la dilatation thermique, cette architecture élimine les vulnérabilités environnementales inhérentes aux conceptions bimétalliques. Cela fournit un mécanisme de protection de puissance robuste et prévisible qui répond exclusivement au courant électrique réel circulant dans le circuit.
Dans un disjoncteur hydraulique-magnétique, le courant de charge circule directement à travers une bobine solénoïde connectée en série enroulée autour d"un cylindre creux. Cette bobine crée un champ magnétique strictement proportionnel au courant réel qui la traverse. La force magnétique étant générée par le flux d’électrons et indépendante des températures environnementales, le point de déclenchement du disjoncteur reste parfaitement stable. Que la température ambiante soit de 15°C dans une allée froide ou de 60°C dans une allée chaude dense, le flux magnétique généré par une charge de 20A reste identique.
Pour éviter le déclenchement lors de surtensions transitoires normales, le disjoncteur utilise un cylindre non magnétique contenant un noyau de fer à ressort et magnétiquement perméable. Ce cylindre, appelé dashpot, est hermétiquement fermé et rempli d"un fluide silicone spécialisé. Lors d"une surtension temporaire, l"augmentation du champ magnétique commence à tirer le noyau de fer vers la pièce polaire. La viscosité du fluide résiste à ce mouvement, créant un retard mécanique intentionnel. Cela permet au disjoncteur d"absorber les surintensités transitoires, telles que les appels de démarrage de l"équipement, sans déclencher de faux déclenchement. Si la surcharge est temporaire, le ressort ramène le noyau à sa position de repos une fois le courant normalisé.
Le choix technique de l’huile de silicone est délibéré. Le fluide silicone possède un indice température-viscosité remarquablement plat. Cela signifie que son épaisseur et sa résistance à l"écoulement restent très stables sur une large plage de températures de fonctionnement, généralement de -40°C à +85°C. Cette stabilité garantit que la courbe de temporisation du disjoncteur reste prévisible. Le disjoncteur répondra aux courants d"appel avec exactement le même délai, quelle que soit la chaleur ambiante environnante, garantissant ainsi des profils de protection cohérents sur l"ensemble du plancher du centre de données.
Lorsqu"une surcharge prolongée se produit, la force magnétique générée par la bobine surmonte la tension du ressort et la résistance du fluide, tirant complètement le noyau dans la bobine. Lorsque le noyau de fer entre dans le champ magnétique, la réluctance magnétique du circuit est considérablement réduite. Cela concentre et augmente le flux magnétique, qui génère alors suffisamment de force pour tirer l"armature externe. Le mouvement de l"armature déclenche instantanément le verrou mécanique, ouvrant les contacts et supprimant le défaut. En cas de court-circuit massif, la force magnétique est si extrême qu"elle tire immédiatement l"armature, contournant entièrement le délai du Dashpot pour une protection instantanée.
L"utilisation de 100 % de la capacité nominale d"une unité de distribution d"énergie (PDU) offre un énorme avantage opérationnel. Le National Electrical Code (NEC) exige généralement que les disjoncteurs thermiques soient déclassés à 80 % de leur capacité maximale pour les charges continues afin d"éviter les déclenchements intempestifs induits par la chaleur. Les marteaux hydrauliques-magnétiques, parce qu"ils ne dépendent pas de la chaleur, sont souvent conçus pour un fonctionnement continu à 100 %. En éliminant le besoin de déclassement, les installations évitent de surapprovisionner l’infrastructure électrique. Un circuit de 30 A peut fournir en toute sécurité une puissance continue de 30 A, maximisant ainsi le retour sur investissement pour chaque câble en cuivre, prise et module UPS en amont déployés.
Les équipements informatiques modernes présentent des problèmes d’alimentation uniques lors du démarrage. Lorsqu"un rack rempli de serveurs 1U est allumé simultanément, les condensateurs internes de leurs alimentations consomment une pointe de courant massive et instantanée, souvent 5 à 10 fois la charge de fonctionnement normale. Les disjoncteurs magnéto-hydrauliques offrent des courbes de déclenchement spécifiques (retards courts, moyens et longs) qui peuvent être sélectionnées pour correspondre à ces profils de démarrage transitoire. Cette manipulation précise garantit que les surtensions opérationnelles normales n"entraînent pas de temps d"arrêt inutiles, tout en offrant une protection rapide et agressive contre les véritables courts-circuits.
Un disjoncteur magnétique hydraulique pour la configuration d'un centre de données réagit uniquement au champ magnétique généré par le courant réel. Cela élimine la vulnérabilité aux faux déclenchements causée par la dissipation thermique induite par les harmoniques. Le disjoncteur réagit au véritable courant efficace (RMS) circulant à travers le solénoïde. Il ignore l'échauffement localisé par effet de peau qui affecte les conceptions bimétalliques, garantissant que les racks fortement remplis de charges non linéaires restent en ligne sans nécessiter de circuits de dérivation surdimensionnés pour compenser la chaleur harmonique.
Le flux de travail opérationnel de réinitialisation d’un marteau hydraulique-magnétique est nettement plus rapide et plus fiable que les alternatives existantes. Lorsqu"un disjoncteur thermique se déclenche, le bilame reste physiquement déformé jusqu"à ce qu"il refroidisse à température ambiante. Toute tentative de réinitialisation immédiate entraînera une condition « sans déclenchement » dans laquelle la poignée refusera de se verrouiller. Étant donné que les disjoncteurs magnéto-hydrauliques ne comportent aucun élément thermique, le courant peut être rétabli immédiatement une fois le défaut en aval éliminé. Cette suppression de la période de refroidissement obligatoire minimise le temps moyen de récupération (MTTR) et accélère la résolution des incidents lors de pannes critiques.
L’immobilier en rack est très contraint. L"encombrement compact des disjoncteurs magnéto-hydrauliques permet aux fabricants de PDU de concevoir des PDU en rack 0U et 1U haute densité et à profil bas avec un nombre de sorties plus élevé. Les disjoncteurs thermiques nécessitent des boîtiers physiques plus grands pour dissiper la chaleur interne et empêcher les disjoncteurs adjacents de se préchauffer les uns les autres. Les unités hydrauliques-magnétiques fonctionnent plus froidement et peuvent être emballées étroitement ensemble sans interférence de chauffage croisé. Cette optimisation de la densité est nécessaire pour maximiser l"utilisation de l"espace du rack, en laissant plus d"espace physique pour le câblage réseau et la gestion du flux d"air.
Les centres de données sont des environnements à fortes vibrations. Les unités CRAC massives, les ventilateurs de refroidissement des serveurs à haut régime et les générateurs diesel de secours créent des vibrations constantes à basse fréquence. Les induits magnétiques à ressort des disjoncteurs magnéto-hydrauliques atténuent le risque de déclenchement mécanique prématuré causé par ces vibrations environnementales ou une activité sismique de faible niveau. Les mécanismes de verrouillage internes sont contrebalancés et maintenus sous une stricte tension de ressort, garantissant que le disjoncteur reste bien fermé pendant les vibrations normales de l"installation, évitant ainsi toute perte de puissance accidentelle des charges informatiques critiques.
Les mesures de performance dans différents scénarios environnementaux mettent en évidence la supériorité de la technologie hydraulique-magnétique. Qu"ils fonctionnent dans une allée froide fortement refroidie à 18 °C, une allée chaude confinée à 45 °C ou directement au-dessus d"un point chaud thermique localisé à proximité d"un cluster GPU, les disjoncteurs magnéto-hydrauliques maintiennent des seuils de déclenchement cohérents. Les disjoncteurs thermiques présentent des variations significatives en fonction de leur environnement thermique immédiat, obligeant les ingénieurs à calculer des courbes de déclassement complexes basées sur les pires hypothèses de température ambiante.
L"usure physique des bilames implique une fatigue mécanique, une cristallisation et une oxydation au fil du temps. Chaque fois qu"un disjoncteur thermique chauffe et refroidit, le métal se dilate et se contracte, modifiant finalement ses propriétés physiques et abaissant son point de déclenchement. En revanche, la nature scellée et non dégradante des dashpots hydrauliques-magnétiques garantit une fiabilité à long terme. Le noyau de fer se déplace dans le fluide sans fatigue physique du métal, offrant ainsi des performances constantes tout au long du cycle de vie opérationnel du disjoncteur.
L"architecture ouverte des disjoncteurs thermiques expose les contacts internes et les éléments bimétalliques aux risques environnementaux. Les installations utilisant le refroidissement direct par air frais (refroidissement gratuit) introduisent des particules en suspension dans l"air, de l"humidité et des gaz potentiellement corrosifs dans le hall de données. Les boîtiers de protection scellés des conceptions hydrauliques-magnétiques protègent les surfaces de contact internes contre ces contaminants. Cette conception est conforme aux normes environnementales strictes, telles que les niveaux de gravité ISA-S71.04 G2 et G3, garantissant la longévité dans les installations difficiles refroidies par air où le soufre ou l"air salin pourraient autrement provoquer une défaillance rapide des composants.
Les unités hydrauliques-magnétiques entraînent un coût d"achat initial plus élevé en raison de l"usinage de précision requis pour les ensembles tableau de bord et solénoïde. Cependant, ces CapEx sont rapidement compensés par des réductions d’OpEx à long terme. Le retour sur investissement provient de l"élimination des déclenchements intempestifs, de la réduction des coûts de refroidissement en autorisant des températures de fonctionnement plus élevées dans les allées chaudes sans crainte de déclassement des disjoncteurs et de la réduction du besoin de surapprovisionnement de l"infrastructure électrique. Acheter moins de circuits pleinement utilisés est plus efficace en termes de capital que d"acheter des circuits excessifs et déclassés.
Paramètre opérationnel | Disjoncteur thermomagnétique | Brise-hydraulique-magnétique |
|---|---|---|
Sensibilité à la température | Élevé (diminue considérablement en cas de chaleur) | Aucun (Stable sur toute la plage) |
Immunité harmonique | Faible (sensible à l"échauffement par effet cutané) | Élevé (réagit uniquement au flux magnétique) |
Réinitialisation après défaut | Nécessite une période de récupération obligatoire | Capacité de réinitialisation immédiate |
Capacité de charge continue | Généralement déclassé à 80 % par code | Utilisation de la capacité nominale à 100 % |
Dégradation des composants | Élevé (fatigue bimétallique au fil du temps) | Faible (fluide scellé et mécanique à ressort) |
Emballage de densité | Nécessite un espacement pour la dissipation de la chaleur | Peut être emballé hermétiquement sans chauffage croisé |
Les paramètres d’intégration physique doivent être soigneusement gérés lors des mises à niveau des installations. Les gestionnaires d"installations doivent vérifier l"espacement, la compatibilité des rails de montage et l"alignement des bornes lors de la mise à niveau de panneaux d"alimentation distants (RPP) ou de la commande de PDU en rack personnalisées. Les marteaux hydrauliques-magnétiques ont souvent des profils de profondeur différents de ceux des unités thermiques existantes. Assurer la compatibilité physique pendant la phase de conception évite les retards d"installation, garantit des connexions électriques sécurisées et maintient le rayon de courbure requis pour le câblage des circuits de dérivation de gros calibre.
Le choix de profils de temporisation inappropriés peut conduire à une protection inadéquate ou à des déclenchements intempestifs. Un cadre d"ingénierie doit être utilisé pour faire correspondre les courbes de déclenchement des disjoncteurs avec les tolérances de sortie de l"onduleur en amont et les caractéristiques de l"alimentation électrique en aval. Pour atténuer les erreurs de sélection, les ingénieurs doivent suivre un processus d"évaluation strict :
Analysez le profil de courant d’appel maximum du matériel informatique spécifique en cours de déploiement.
Sélectionnez une courbe de retard (par exemple, Delay 62 ou Delay 66) qui permet au pic d"appel de passer sans déplacer l"armature.
Vérifiez que la courbe sélectionnée élimine toujours les courts-circuits importants suffisamment rapidement pour éviter les chutes de tension sur le bus UPS en amont.
Documentez la courbe sélectionnée dans le schéma électrique unifilaire de l"installation pour référence future.
La conception d"un système coordonné garantit qu"un défaut au niveau de la PDU du rack se déclenche en premier. Cela évite que le défaut ne se propage en amont vers le RPP ou le tableau de distribution principal, ce qui entraînerait des pannes généralisées sur plusieurs racks. Une bonne coordination isole le défaut du circuit de dérivation spécifique affecté. Les ingénieurs doivent superposer les courbes temps-courant des disjoncteurs magnéto-hydrauliques à crémaillère avec les déclencheurs électroniques en amont, garantissant ainsi une séparation claire entre les courbes à tous les niveaux de courant de défaut disponibles.
Comprendre les différences entre les classifications UL 489 (protection des circuits de dérivation) et UL 1077 (protection supplémentaire) n"est pas négociable. Les ingénieurs des installations doivent définir exactement où chaque évaluation doit être utilisée dans la chaîne électrique du centre de données. Les disjoncteurs UL 489 sont requis pour la protection du circuit de dérivation primaire et peuvent éliminer les courts-circuits graves. Les disjoncteurs UL 1077 ne sont autorisés qu"en tant que protection supplémentaire à l"intérieur des équipements où un dispositif UL 489 protège déjà la dérivation en amont. Spécifier une mauvaise certification viole les codes électriques et annule les polices d’assurance des installations.
La gravité agit sur le noyau de fer interne se déplaçant à travers le réservoir de fluide, rendant les disjoncteurs hydromagnétiques sensibles à l"orientation physique. Un disjoncteur monté à l"envers aura la gravité tirant le noyau dans la direction opposée du champ magnétique, modifiant ainsi la courbe de temporisation. Les spécifications de montage du fabricant et les réglages d’étalonnage doivent être strictement suivis. Si une PDU est conçue pour un montage horizontal, les disjoncteurs doivent être calibrés en usine pour un fonctionnement horizontal afin de garantir des performances de temporisation précises.
Les disjoncteurs magnétiques hydrauliques sont devenus la solution de protection électrique préférée pour les centres de données modernes, les installations de cloud computing, les clusters d"IA et autres infrastructures critiques. Leurs performances indépendantes de la température, leur immunité supérieure aux harmoniques, leur capacité de courant continu à 100 % et leur récupération rapide en cas de panne aident les opérateurs à maximiser la disponibilité du système, à améliorer l"utilisation de l"énergie et à réduire les coûts opérationnels à long terme.
Pour garantir le plus haut niveau de fiabilité de la distribution électrique, tenez compte des recommandations suivantes :
Évaluez les disjoncteurs magnétiques hydrauliques en fonction du courant nominal continu, de la sélection de la courbe de déclenchement et de la compatibilité avec les environnements de serveur haute densité.
Standardisez les spécifications des disjoncteurs sur les PDU en rack et les systèmes de distribution d’énergie pour améliorer la coordination sélective et l’efficacité de la maintenance.
Vérifiez la conformité aux normes UL, CEI et autres normes industrielles applicables avant le déploiement.
Effectuez des tests d"application en utilisant les charges de serveur réelles et les conditions de démarrage pour valider les performances du système à long terme.
Fort d'une vaste expérience dans la technologie de protection des circuits et les solutions de distribution d'énergie électrique, CHINEHOW est devenu un fabricant mondial de confiance de disjoncteurs magnétiques hydrauliques, de disjoncteurs thermiques, d'interrupteurs à bascule et de produits de protection électrique personnalisés. Soutenu par une recherche et un développement continus, des capacités de fabrication avancées, des systèmes de contrôle de qualité rigoureux et des certifications reconnues à l'échelle internationale, CHINEHOW fournit des solutions fiables de protection des circuits pour les centres de données, les télécommunications, les énergies renouvelables, l'automatisation industrielle, les transports, la marine et d'autres applications critiques dans le monde entier.
Des disjoncteurs magnétiques hydrauliques conçus pour les centres de données haute densité aux solutions de protection de circuit personnalisées pour les systèmes électriques exigeants, CHINEHOW fournit une assistance technique professionnelle, une personnalisation des produits, des conseils techniques et un service après-vente mondial fiable. En combinant des technologies innovantes avec des décennies d'expertise industrielle, CHINEHOW aide ses clients à améliorer la fiabilité de l'énergie, à optimiser la sécurité électrique et à construire des infrastructures de distribution d'énergie résilientes et prêtes pour l'avenir.
R : Les disjoncteurs traditionnels utilisent une bande bimétallique qui se plie lorsqu’elle est chauffée par le courant électrique. Les températures ambiantes élevées dans les allées chaudes préchauffent cette bande, la faisant se plier et déclencher le disjoncteur à un courant inférieur à son courant nominal réel, un phénomène connu sous le nom de déclassement thermique.
R : Non. Parce qu"ils fonctionnent avec le flux magnétique généré par le courant plutôt que par la chaleur, ils maintiennent 100 % de leur capacité de charge nominale jusqu"à leur température de fonctionnement nominale maximale, complètement insensibles au déclassement thermique.
R : Le fluide silicone agit comme un amortisseur à l’intérieur du Dashpot. Sa viscosité contrôle la vitesse à laquelle le noyau de fer interne se déplace, fournissant un délai précis qui évite les déclenchements intempestifs lors des courants d"appel normaux au démarrage de l"équipement.
R : Les harmoniques provoquent un échauffement par effet cutané dans les disjoncteurs thermiques bimétalliques, entraînant de faux déclenchements car le disjoncteur réagit à la chaleur. Les disjoncteurs magnéto-hydrauliques sont immunisés contre cet effet thermique car ils répondent uniquement au champ magnétique du courant réel.
R : Oui. Contrairement aux disjoncteurs thermiques qui nécessitent une période de refroidissement pour que le bilame reprenne sa forme normale, les disjoncteurs magnéto-hydrauliques n"ont pas d"éléments thermiques et peuvent être réinitialisés immédiatement une fois la condition de défaut résolue.
