Des spécifications incorrectes en matière de protection des circuits comportent de graves enjeux opérationnels et de sécurité. Spécifier le mauvais disjoncteur entraîne des déclenchements intempestifs, une dégradation accélérée de l"équipement et des risques d"incendie catastrophiques. Les ingénieurs sont confrontés à un défi constant pour équilibrer les exigences de charge spécifiques, telles que les profils résistifs et hautement inductifs, avec les contraintes environnementales, les normes de sécurité et l"architecture des installations. Un composant mal adapté compromet l’ensemble du réseau électrique.

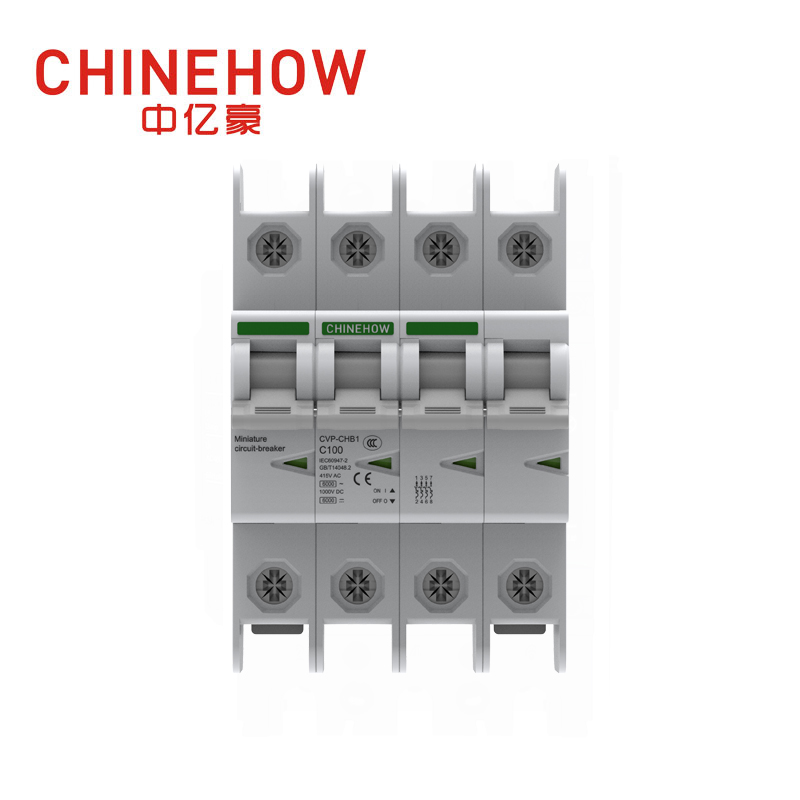

Vous devez évaluer plusieurs paramètres techniques pour garantir un fonctionnement fiable et une élimination des pannes. Nous présenterons un cadre technique strict pour évaluer et spécifier le bon disjoncteur miniature . Cela implique d'analyser les courants nominaux, les caractéristiques de déclenchement spécifiques, le pouvoir de coupure maximal et les configurations précises des pôles en fonction de l'environnement d'installation. Nous basons ce cadre sur des conditions réelles sur le terrain, en contournant les hypothèses théoriques pour nous concentrer sur les calculs de charge pratiques et le déclassement environnemental.
Les courbes de déclenchement dictent l"application : le choix entre les courbes de type B, C ou D dépend entièrement du profil de courant d"appel de la charge (résistif ou hautement inductif).
Le pouvoir de coupure n"est pas négociable : la capacité de court-circuit du disjoncteur miniature doit dépasser le courant de défaut potentiel maximal au point d"installation pour éviter une panne catastrophique.
La configuration des pôles doit correspondre à l"architecture du réseau : la sélection entre 1P, 2P, 3P et 4P dépend du système de mise à la terre et de la nécessité ou non d"une isolation neutre.
Le déclassement environnemental a un impact sur l"évaluation : la température ambiante, l"altitude et la densité de l"enceinte nécessitent un recalcul de l"intensité nominale.
Table des matières
Les réseaux électriques nécessitent un double mandat de protection pour fonctionner en toute sécurité. Vous devez protéger les câbles et les équipements connectés contre deux conditions de panne distinctes : les surcharges thermiques prolongées et les courts-circuits instantanés. Une surcharge thermique se produit lorsqu'un circuit consomme légèrement plus de courant que sa capacité nominale pendant une période prolongée. Cela dégrade lentement l’isolation des câbles, conduisant finalement à une panne. Un court-circuit est une surtension immédiate et massive de courant provoquée par un défaut direct phase-neutre ou phase-terre. Le bon disjoncteur miniature gère les deux scénarios de manière transparente. Il isole le défaut avant que des dommages thermiques ou des incendies électriques ne se produisent. Les ingénieurs de terrain savent que le recours aux fusibles pour ce double rôle entraîne souvent une protection incohérente et des temps d'arrêt prolongés lors du remplacement. Un disjoncteur mécanique offre une protection calibrée et réinitialisable.

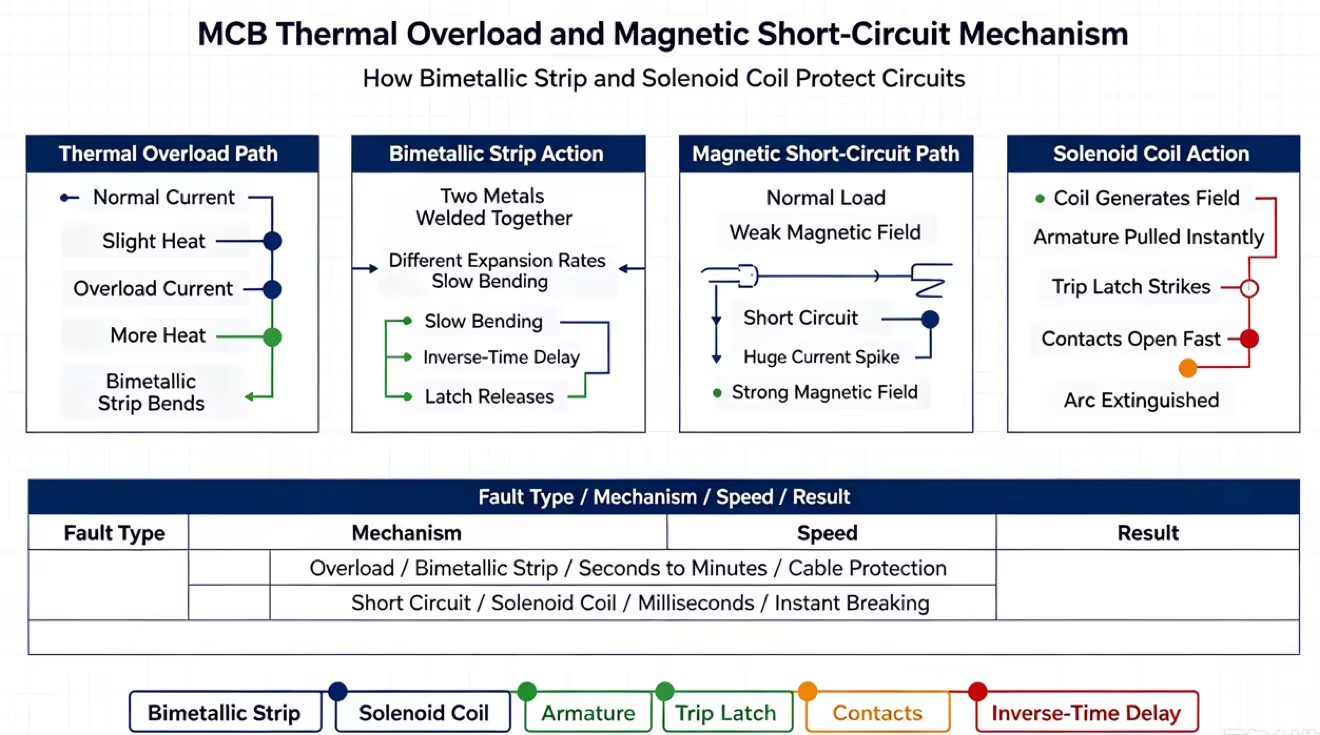

La protection contre les surcharges faibles et soutenues repose sur une bande bimétallique à l’intérieur du disjoncteur. Cette bande est constituée de deux métaux différents soudés ensemble. Chaque métal possède un coefficient de dilatation thermique différent. Lorsque le courant traverse la bande, les courants de fonctionnement normaux génèrent une chaleur minimale. Lorsqu’une surcharge se produit, l’excès de courant génère une chaleur importante. La bande bimétallique se plie à mesure que les métaux se dilatent à des rythmes différents. Cette action de flexion est intentionnellement lente. Il fournit un retard à temps inverse. Une surcharge mineure peut prendre quelques minutes pour déclencher le disjoncteur. Cela permet des surtensions temporaires et inoffensives, comme le démarrage d"un petit ventilateur. Une surcharge plus importante plie la bande plus rapidement, déclenchant le mécanisme de verrouillage en quelques secondes pour couper l"alimentation.
Les courts-circuits nécessitent une intervention instantanée. Le bilame réagit trop lentement pour empêcher l"énergie explosive d"un court-circuit mort. Pour cela, le disjoncteur utilise un mécanisme de déclenchement magnétique centré autour d"une bobine solénoïde. Dans des conditions de charge normales, le champ magnétique généré par la bobine est trop faible pour déplacer l"armature interne. Lorsqu"un court-circuit se produit, le courant atteint des centaines ou des milliers d"ampères en millisecondes. Ce courant massif crée un puissant champ magnétique. Le champ tire instantanément l"armature, frappant le loquet de déclenchement et forçant les contacts à s"ouvrir. Cette action éteint le défaut en une fraction de seconde. Il évite la fusion catastrophique des fils et la destruction des équipements.
Type de protection | Mécanisme interne | Temps de réponse | Condition de défaut cible |
|---|---|---|---|
Surcharge thermique | Bande bimétallique | Temporisation inverse (secondes à minutes) | Surintensités soutenues, circuits surchargés |
Court-circuit magnétique | Bobine/induit de solénoïde | Instantané (millisecondes) | Courts-circuits morts, défauts entre phases |
La détermination du courant de fonctionnement normal est la première étape mathématique de la spécification. Vous calculez cela sur la base de la puissance totale de la charge connectée et de la tension du système. Pour une charge résistive monophasée standard, la formule est simple. Le courant est égal à la puissance divisée par la tension. Pour les systèmes triphasés ou les charges inductives, vous tenez compte du facteur de puissance et de la racine carrée de trois. Un calcul précis de la charge évite les erreurs de dimensionnement de base. Vous prenez en compte tous les appareils fonctionnant simultanément sur le circuit pour établir le véritable profil de charge continue. Deviner la charge en fonction de la superficie en pieds carrés ou de règles empiriques historiques conduit à des disjoncteurs sous-dimensionnés et à des déclenchements intempestifs constants.
Les pratiques d"ingénierie standard dictent que les charges continues ne doivent pas dépasser 80 % de la valeur nominale du disjoncteur. Une charge continue est définie comme toute charge fonctionnant au courant maximum pendant trois heures ou plus. Si un circuit consomme 16 ampères en continu, vous n"installez pas de disjoncteur 16A. Faire fonctionner un disjoncteur à 100 % de sa capacité génère en permanence de la chaleur interne. Cela pousse le bilame près de son seuil de déclenchement. Il provoque des déclenchements intempestifs lors de variations mineures de la température ambiante. L"application de la règle des 80 % garantit la stabilité thermique. Pour une charge continue de 16 A, vous divisez par 0,8 pour trouver la taille minimale du disjoncteur, qui est de 20 A.
Les fabricants produisent ces appareils avec des courants nominaux standardisés. Vous ne pouvez pas commander un disjoncteur personnalisé de 17,5 A. Les valeurs nominales standard courantes incluent 6A, 10A, 16A, 20A, 32A, 40A, 50A et 63A. Les modèles haute capacité évoluent jusqu'à 80 A, 100 A et 125 A. Une fois que vous avez calculé le courant requis et appliqué la règle des 80 %, vous sélectionnez la taille standard la plus élevée suivante. Si votre calcul impose une exigence de 27 A, vous spécifiez un disjoncteur miniature de 32 A. La sélection d'un calibre trop proche de la charge calculée risque de déclencher des déclenchements intempestifs. En sélectionner un trop élevé compromet la protection thermique des câbles en aval.
La valeur nominale imprimée sur le disjoncteur suppose une température ambiante spécifique, généralement 30°C. Les environnements d"installation s"écartent souvent de cette référence. Cela nécessite un déclassement mathématique pour garantir que le disjoncteur fonctionne comme prévu dans les conditions de terrain.
Facteur de déclassement | Conditions environnementales | Impact sur la valeur nominale du disjoncteur |
|---|---|---|
Température ambiante | Dépassement du point d"étalonnage de 30°C | Réduit la capacité de charge actuelle. Nécessite une sélection de valeur nominale plus élevée pour éviter un déclenchement thermique prématuré. |
Haute altitude | Installations au-dessus de 2000 mètres | Réduit l’efficacité du refroidissement et la rigidité diélectrique. Réduit à la fois la capacité de transport de courant et la tension nominale maximale. |
Chauffage mutuel | Plusieurs disjoncteurs montés de manière adjacente | Restreint le flux d’air. Nécessite l"application d"un multiplicateur de facteur de regroupement (par exemple, 0,8) pour tenir compte de la charge thermique partagée. |
Les courbes de type B sont conçues pour des charges purement résistives ou des circuits avec des courants d"appel très faibles. Le mécanisme de déclenchement magnétique s"active lorsque le courant atteint entre 3 et 5 fois le courant nominal. Vous spécifiez le type B pour l’éclairage résidentiel, les radiateurs résistifs standard et les longs câbles. Dans les longs câbles, les courants de défaut peuvent être relativement faibles en raison de l"impédance élevée du câble. L"utilisation d"un disjoncteur de type B sur une charge moteur garantit un déclenchement intempestif immédiat dès le démarrage du moteur.
La courbe de type C constitue le choix standard pour la plupart des applications commerciales et industrielles impliquant des charges inductives modérées. Il se déclenche instantanément à 5 à 10 fois le courant nominal. Ce délai permet aux petits moteurs, aux ballasts d"éclairage fluorescent et aux circuits de commande standard de consommer le courant de démarrage nécessaire sans interrompre l"alimentation. Si vous protégez des prises de courant standard dans une installation industrielle où les utilisateurs peuvent brancher des outils électriques ou de petits compresseurs, le type C offre l"équilibre nécessaire entre la tolérance aux appels et l"élimination rapide des pannes.
Les charges hautement inductives exigent une courbe de type D. Ces charges génèrent des courants d’appel massifs qui peuvent durer plusieurs cycles. Le déclencheur magnétique est calibré pour s"activer uniquement lorsque le courant augmente entre 10 et 20 fois la valeur nominale. Vous spécifiez le type D pour les moteurs électriques lourds, les gros transformateurs, les équipements de soudage industriels et les machines à rayons X. Bien que le type D empêche les déclenchements intempestifs lors de démarrages agressifs, il nécessite une vérification minutieuse de l"impédance de boucle de défaut à la terre du circuit. Vous devez vous assurer que le disjoncteur se déclenchera toujours assez rapidement lors d"un véritable court-circuit.
Certaines applications industrielles nécessitent des caractéristiques de déclenchement hautement spécialisées au-delà des profils standard B, C et D. Vous devez faire correspondre ces courbes à la tolérance exacte de l"équipement connecté.
Type Z (2-3x In) et Type A : Ces courbes sont ultra-sensibles. Ils se déclenchent à 2 à 3 fois le courant nominal. Vous les utilisez pour protéger les dispositifs à semi-conducteurs hautement sensibles, les automates programmables et les circuits de mesure électroniques délicats. Même une légère et brève surintensité pourrait détruire ces composants en silicium.
Type K (8-12x In) : La courbe de type K est optimisée pour la protection spécialisée des moteurs et des transformateurs. Il offre une tolérance légèrement plus stricte que le type D. Cela offre une protection agressive pour les enroulements du moteur tout en permettant des courants d'appel magnétiques importants.
Type de courbe | Seuil de déclenchement magnétique | Application sur le terrain typique |
|---|---|---|
Tapez B | 3 à 5 fois | Charges résistives, longs parcours de câbles, circuits d"éclairage résidentiels |
Tapez C | 5 à 10 fois | Charges inductives modérées, petits moteurs, prises de courant commerciales |
Tapez D | 10 à 20 fois | Charges inductives lourdes, transformateurs, machines à souder industrielles |
Tapez Z/A | 2 à 3 fois | Electronique très sensible, automates, protection des semi-conducteurs |
Tapez K | 8 à 12 fois | Protection spécialisée des enroulements de moteurs et de transformateurs |
Le pouvoir de coupure représente le courant de défaut maximum absolu que le disjoncteur peut interrompre en toute sécurité sans subir de dommages physiques, souder ses contacts ou échouer à éliminer le défaut. Ceci est mesuré en kiloampères (kA). Lorsqu"un court-circuit se produit, le courant contourne la résistance de charge normale et augmente massivement. Les applications résidentielles nécessitent généralement un pouvoir de coupure de 6 kA. Les environnements industriels, avec des transformateurs plus gros et des câbles d"alimentation plus épais, nécessitent généralement des capacités de 10 kA, 15 kA, voire 25 kA. Spécifier le pouvoir de coupure correct est un mandat de sécurité strict.
Comprendre la distinction entre les normes de test est essentiel pour les spécifications industrielles. Ics ou Icn indique le courant maximum que le disjoncteur peut interrompre en toute sécurité et rester entièrement opérationnel pour une utilisation continue. Icu définit le courant de défaut maximum absolu que l"appareil peut interrompre en toute sécurité une fois. Si un disjoncteur élimine un défaut à son indice Icu, il a réussi à empêcher un incendie. Cependant, les contacts internes et les chambres de coupure sont probablement détruits. Cela nécessite le remplacement immédiat de l"unité. Vous concevez des systèmes de manière à ce que les défauts attendus relèvent de la classification Ics.
Vous ne pouvez pas deviner le pouvoir de coupure requis. Vous calculez le courant de court-circuit présumé (PSCC) au point d'installation spécifique. Le PSCC est le courant potentiel maximum qui circulerait si un court-circuit se produisait directement aux bornes de sortie du disjoncteur. Ce calcul repose sur la taille du transformateur d'alimentation en amont et sur l'impédance totale des câbles allant du transformateur au tableau de distribution. Des transformateurs plus gros et des câbles plus courts et plus épais entraînent un PSCC beaucoup plus élevé. Le disjoncteur miniature sélectionné doit avoir une valeur nominale kA strictement supérieure au PSCC calculé.
L"installation d"un disjoncteur d"une capacité de 6 kA dans un emplacement avec un PSCC de 10 kA garantit une panne catastrophique lors d"un court-circuit. Les chambres de coupure d"arc internes ne parviendront pas à éteindre l"arc électrique généré lorsque les contacts s"ouvriront. La chaleur intense soudera les contacts entre eux. Cela permet au courant de défaut massif de continuer à circuler en aval. Cela entraîne des incendies immédiats dans l"isolation des câbles, des explosions potentielles d"arc électrique et la rupture physique du boîtier en plastique. Un pouvoir de coupure sous-dimensionné constitue une violation grave des codes de sécurité électrique.
Les disjoncteurs unipolaires constituent le choix standard pour les circuits monophasés de base de 230 V. Ils commutent uniquement le conducteur de phase sous tension. Le neutre reste solidement connecté au bornier. Les appareils unipolaires + neutre occupent le même espace physique ou légèrement plus, mais ils commutent à la fois la phase et le neutre. Dans un appareil SPN, seul le conducteur de phase contient une protection thermomagnétique. Le pôle neutre est simplement un interrupteur d"isolement qui s"ouvre simultanément. Vous utilisez SPN lorsque les réglementations locales exigent une isolation complète du circuit pour la maintenance.
Les disjoncteurs bipolaires commutent à la fois la phase et le neutre. Les deux pôles contiennent des mécanismes de protection thermique et magnétique. Vous spécifiez des disjoncteurs 2P dans les systèmes monophasés où il existe un risque élevé de défauts neutres. Ils sont également utilisés dans des systèmes de mise à la terre informatiques spécifiques où le neutre n"est pas référencé à la terre. Si un défaut provoque la mise sous tension du neutre à une tension dangereuse, un disjoncteur 2P garantit que le défaut est détecté et que les deux conducteurs sont déconnectés en toute sécurité de l"alimentation.
Les configurations tripolaires sont utilisées exclusivement pour les charges triphasées standard de 400 V qui ne nécessitent pas de neutre distribué. L"application la plus courante concerne les moteurs industriels triphasés. Le disjoncteur surveille simultanément les trois conducteurs de phase. Si une surcharge ou un court-circuit se produit sur une seule phase, la liaison mécanique interne garantit le déclenchement des trois pôles ensemble. Ce déclenchement simultané évite le monophasé du moteur. Le monophasé surchauffe rapidement et détruit les enroulements du moteur.
Les disjoncteurs tétrapolaires et tripolaires + neutre gèrent les systèmes triphasés comprenant un conducteur neutre. Les dispositifs TPN protègent les trois phases tout en fournissant un pôle neutre de commutation non protégé pour l"isolation. Les véritables disjoncteurs 4P offrent une protection thermomagnétique sur les quatre pôles. Vous spécifiez des disjoncteurs 4P pour les charges triphasées déséquilibrées où des courants harmoniques importants pourraient surcharger le conducteur neutre. Ils sont également utilisés dans des environnements où des règles d"isolement strictes exigent la déconnexion complète de tous les conducteurs sous tension en cas de défaut.
Configuration des poteaux | Pôles protégés | Pôles commutés | Cas d"utilisation principal |
|---|---|---|---|
1P (unipolaire) | Phase seulement | Phase seulement | Circuits monophasés standard 230 V avec neutre solide |
SPN (unipolaire + neutre) | Phase seulement | Phase et Neutre | Circuits monophasés nécessitant une isolation neutre pour la maintenance |
2P (bipolaire) | Phase et Neutre | Phase et Neutre | Systèmes monophasés avec risque élevé de défaut du neutre ou mise à la terre informatique |
3P (Trois pôles) | Les 3 phases | Les 3 phases | Charges moteur triphasées standard 400 V sans neutre distribué |
4P (quadripolaire) | Les 3 phases + neutre | Les 3 phases + neutre | Charges triphasées déséquilibrées ou exigences strictes d’isolation complète |
La tension nominale de fonctionnement du disjoncteur doit être strictement supérieure ou égale à la tension maximale de fonctionnement de la ligne. L"installation d"un appareil évalué à 230 V sur un circuit de 400 V compromet l"isolation interne et les capacités d"extinction d"arc. Lors d"un défaut, la tension plus élevée peut provoquer le passage de l"arc électrique à travers les contacts ouverts. Cela entretient le court-circuit. Vous vérifiez la tension du système et vous assurez que le composant choisi est certifié pour cette classe de tension spécifique.
Le courant alternatif et le courant continu se comportent de manière totalement différente lors d"un défaut. La tension alternative dépasse naturellement le zéro volt 50 ou 60 fois par seconde. Les disjoncteurs CA s"appuient sur ce point de passage à zéro pour aider à éteindre l"arc électrique tiré lorsque les contacts s"ouvrent. La tension continue ne dépasse jamais zéro. Il fournit un approvisionnement continu et incessant en énergie. Si vous utilisez un disjoncteur CA standard sur un circuit CC, tel qu"un générateur solaire photovoltaïque ou un système de stockage par batterie, les chambres de coupure internes ne parviendront pas à couper l"arc CC. L"arc va s"entretenir, faire fondre les contacts et provoquer un incendie. Vous spécifiez des disjoncteurs dédiés de type CC équipés de soufflages magnétiques spécialisés pour forcer l"arc CC dans la chambre d"extinction.
Calculez le courant de court-circuit présumé (PSCC) exact au niveau du tableau de distribution à l"aide des données kVA du transformateur et de l"impédance du câble avant de sélectionner le pouvoir de coupure.
Auditez le schéma unifilaire de l"installation pour vérifier que les courbes de déclenchement sélectionnées se coordonnent correctement avec les dispositifs de protection en amont afin de garantir une sélectivité totale.
Consultez les fiches techniques du fabricant pour appliquer les facteurs de déclassement corrects pour la température ambiante, l"altitude et la densité de montage adjacente.
Vérifiez que la capacité physique des bornes du disjoncteur sélectionné correspond à la section de câble requise spécifiée dans votre programme de câblage.
R : La principale différence réside dans la capacité actuelle et l’adaptabilité. Les disjoncteurs miniatures gèrent généralement des courants allant jusqu"à 125 A et ont des réglages de déclenchement fixes. Les disjoncteurs à boîtier moulé supportent des charges beaucoup plus importantes, jusqu"à 2 500 A. Ils disposent généralement de paramètres de déclenchement thermique et magnétique réglables, permettant aux ingénieurs d"affiner la protection des réseaux industriels complexes.
R : Votre choix dépend entièrement de l’ampleur du courant d’appel de la charge spécifique. Utilisez le type C pour les charges inductives standard telles que les petits moteurs et l"éclairage fluorescent, qui consomment 5 à 10 fois leur courant nominal au démarrage. Utilisez le type D pour les charges inductives lourdes telles que les transformateurs et les gros moteurs industriels qui consomment 10 à 20 fois leur courant nominal.
R : Si le courant de court-circuit présumé dépasse le pouvoir de coupure du disjoncteur, les chambres de coupure internes ne peuvent pas éteindre l"arc électrique. La chaleur intense soudera les contacts internes et les fermera, permettant ainsi à des courants de défaut massifs de continuer à circuler. Cela entraîne immédiatement des incendies de câbles, une rupture du boîtier et une panne catastrophique du système électrique.
R : Non. Le surdimensionnement du disjoncteur crée un risque grave pour la sécurité. Le disjoncteur est dimensionné pour protéger le câble en aval. Si vous installez un disjoncteur de 40 A sur un câble évalué à 20 A, une surcharge soutenue de 35 A fera fondre l"isolation du câble et déclenchera un incendie bien avant que le disjoncteur surdimensionné ne détecte un défaut et ne se déclenche.
R : Les environnements industriels nécessitent généralement des capacités de coupure comprises entre 10 kA et 25 kA selon la norme CEI 60947-2. C"est nettement supérieur à la norme de capacité de 6 kA pour les applications résidentielles. Les installations industrielles disposent de transformateurs d"alimentation plus grands et d"impédances de câbles plus faibles, qui génèrent des courants de défaut potentiels beaucoup plus élevés.
R : Non. Ils protègent uniquement contre les surintensités et les courts-circuits entre les conducteurs sous tension. Ils ne détectent pas les petits courants de fuite vers la terre. Pour protéger le personnel des chocs électriques et détecter les défauts à la terre, vous devez installer des dispositifs à courant résiduel (RCD) ou utiliser des disjoncteurs à courant résiduel avec surintensité (RCBO).
R : Non. La tension alternative dépasse naturellement le zéro volt plusieurs fois par seconde, ce qui permet d"éteindre l"arc lorsque le disjoncteur s"ouvre. Le courant continu n’a pas de point de passage à zéro, ce qui rend l’arc beaucoup plus difficile à rompre. Les disjoncteurs CA standard ne parviendront pas à éteindre un arc CC, ce qui entraînera des soudures par contact et de graves risques d"incendie.
