Le déploiement de réseaux 5G haute densité et d’infrastructures informatiques de pointe pousse les boîtiers d’équipements distants jusqu’à leurs limites thermiques et spatiales. Cela expose les vulnérabilités de la protection traditionnelle des circuits thermiques. Les fluctuations de température dans les stations de base extérieures et les racks de serveurs denses entraînent un déclassement des disjoncteurs thermiques. Vous êtes victime de déclenchements intempestifs en été ou de déclenchements retardés en hiver. Cela entraîne des interventions de maintenance inutiles et des temps d’arrêt inacceptables du réseau.
Pour obtenir une disponibilité continue dans des environnements imprévisibles, les ingénieurs en télécommunications standardisent la protection des circuits magnétiques hydrauliques. Ce guide évalue le fonctionnement de cette technologie, les principaux critères de sélection des applications de télécommunications et les compromis de mise en œuvre. Nous nous concentrons sur le déploiement pratique sur le terrain et les spécifications techniques pour maintenir les sites distants en ligne.
Indépendance de la température : les disjoncteurs magnétiques hydrauliques se déclenchent en fonction du flux magnétique induit par le courant, et non de la chaleur, garantissant des performances constantes de -40 °C à +85 °C sans déclassement.
Optimisés pour l'alimentation CC : ces disjoncteurs sont intrinsèquement adaptés aux architectures 48 V CC standard dans les réseaux de télécommunications et à large bande.
Charge opérationnelle réduite : l'élimination des déclenchements intempestifs dus à la température réduit considérablement les interventions de maintenance à distance et améliore la fiabilité du réseau.
Contraintes d'orientation : contrairement aux disjoncteurs thermiques, les unités hydrauliques magnétiques reposent sur la gravité et la dynamique des fluides, ce qui signifie que l'orientation de montage doit être strictement prise en compte dans la conception du panneau.
Table des matières
La distribution d"énergie télécom nécessite une fiabilité de 99,999 % quelles que soient les conditions environnementales ambiantes. Les opérateurs de réseau ne peuvent pas tolérer les interruptions de courant causées par des facteurs environnementaux plutôt que par de véritables défauts électriques. Les déploiements modernes sont confrontés à de graves réalités thermiques sur le terrain. Les armoires de macro-cellules extérieures non conditionnées, les petites cellules montées sur poteau et les unités de distribution d"alimentation en rack 1U/2U densément emballées subissent des variations de température extrêmes. Ces boîtiers emprisonnent la chaleur générée par l’électronique active. Les conditions météorologiques extérieures exacerbent encore les températures internes, poussant les composants au-delà de leurs limites de fonctionnement standard.
Les disjoncteurs bimétalliques thermiques traditionnels fonctionnent sur un mécanisme qui tombe en panne dans ces environnements. Ils dépendent de la chaleur pour fonctionner. Lorsque le courant traverse le bilame, il se réchauffe et se plie. Il finit par couper le circuit lors d"une surcharge. La chaleur ambiante abaisse artificiellement ce seuil de déclenchement. Un disjoncteur évalué à 20 ampères peut se déclencher à 15 ampères lors d"une chaude journée d"été. Cela provoque des déclenchements intempestifs. Le froid extrême rigidifie le bilame. Cela augmente le seuil de déclenchement, permettant aux surintensités dangereuses de persister plus longtemps que prévu. Cela introduit de graves risques de dommages matériels aux têtes radio sensibles.
L’impact opérationnel des faux déplacements est important. Les déclenchements intempestifs conduisent directement à des sites cellulaires hors ligne et à une couverture réseau dégradée. L’envoi de techniciens d’urgence sur des sites cellulaires éloignés ou difficiles d’accès épuise rapidement les ressources de maintenance. Le rétablissement du courant nécessite souvent une simple réinitialisation manuelle. Cela rend le retournement du camion entièrement évitable si le dispositif de protection correct contre la température stable était utilisé dès le départ. Les ingénieurs doivent concevoir des panneaux qui ignorent entièrement les conditions météorologiques ambiantes.
Les techniciens de terrain rencontrent fréquemment des disjoncteurs thermiques qui se sont dégradés au fil du temps en raison d"un cycle thermique constant. Le bilame perd son calibrage d"origine après une exposition répétée à une chaleur et un froid extrêmes. Cette dégradation conduit à des courbes de déclenchement imprévisibles. Un disjoncteur qui a parfaitement maintenu 15 ampères la première année pourrait commencer à se déclencher à 12 ampères la troisième année. Cela oblige à remplacer prématurément la totalité de la PDU ou des disjoncteurs individuels. La mise à niveau du mécanisme de protection élimine cette variable de dégradation.
Comprendre les mécanismes opérationnels des différentes technologies de protection des circuits détermine la fiabilité du réseau. Les disjoncteurs thermiques dépendent de la chaleur. Les disjoncteurs thermomagnétiques combinent chaleur et force magnétique. Les marteaux hydrauliques-magnétiques reposent entièrement sur le flux magnétique et la dynamique des fluides. Cette différence fondamentale rend la technologie hydraulique-magnétique supérieure pour les environnements de télécommunications non conditionnés.
Fonctionnalité | Disjoncteur thermique | Brise-hydraulique-magnétique |
|---|---|---|
Mécanisme de déclenchement | Bimétallique (dépendant de la chaleur) | Solénoïde et Dashpot (dépendant du magnétique) |
Déclassement de température | Élevé (nécessite des calculs de déclassement) | Aucun (100 % indépendant de la température ambiante) |
Temps de réinitialisation après un défaut | Retardé (doit d"abord refroidir) | Immédiat (aucun refroidissement requis) |
Gestion du courant d"appel | Corrigé en fonction de la bande physique | Personnalisable via la viscosité du fluide (courbes de déclenchement) |

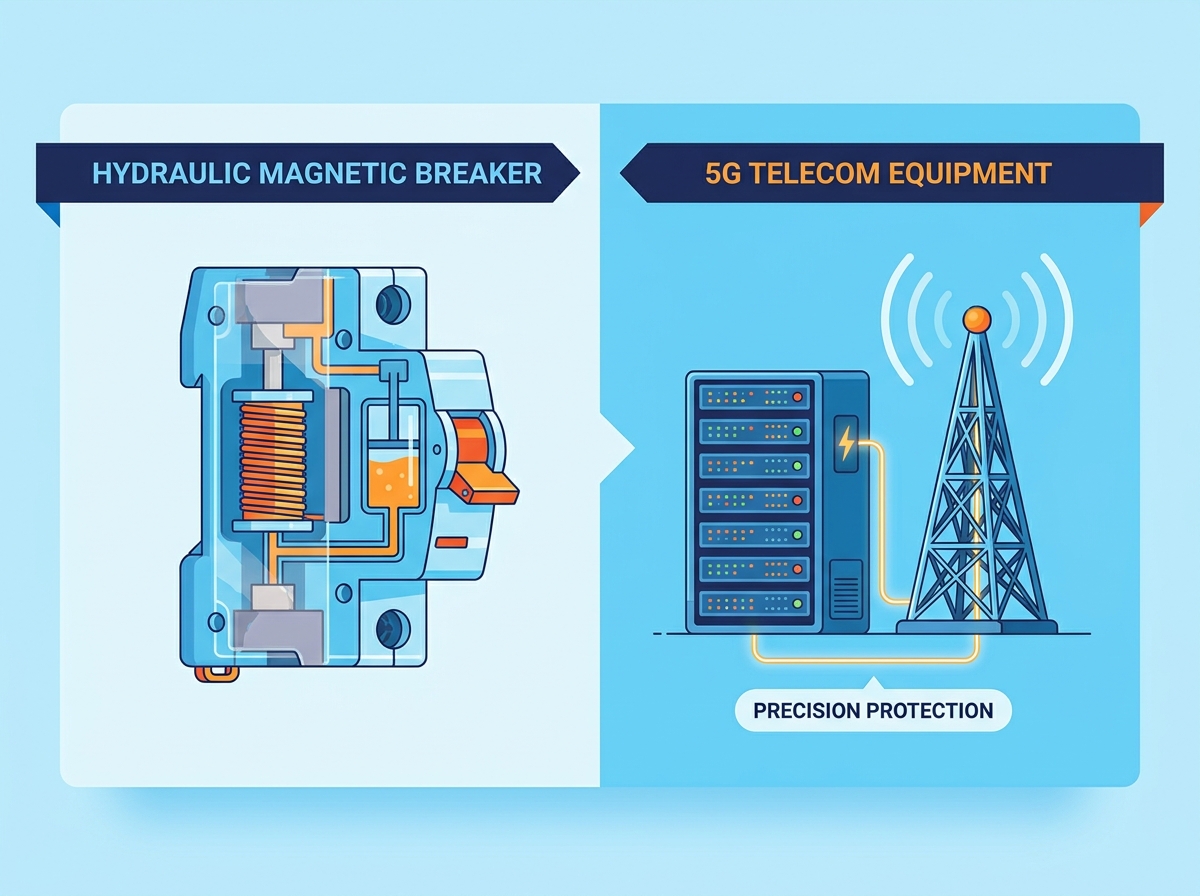

La conception interne comprend une bobine de solénoïde enroulée autour d"un tube creux contenant un noyau de fer à ressort et un fluide de silicone spécialisé. Ce tube rempli de liquide est connu sous le nom de dashpot. Lorsque le courant normal circule, le champ magnétique n’est pas assez puissant pour déplacer le noyau. Lors d"une surcharge, le champ magnétique se renforce. Il tire le noyau de fer à travers le fluide. L"intensité du champ magnétique est déterminée uniquement par le courant. Cela rend la température ambiante totalement sans rapport avec le point de déclenchement. Une fois que le noyau atteint la pièce polaire, le circuit magnétique se ferme, déclenchant instantanément le disjoncteur.
Ces dispositifs offrent une précision exceptionnelle dans les systèmes d'alimentation CC haute densité. Une application de télécommunications à disjoncteur magnétique hydraulique est parfaitement adaptée aux centrales électriques de télécommunications standard -48 V CC, aux redresseurs et aux systèmes de batterie de secours. Ils sont conçus pour gérer efficacement l’extinction des arcs CC. Il s’agit d’une exigence essentielle puisque les arcs CC ne s’éteignent pas naturellement comme les arcs CA au point de passage à zéro. Des chambres de coupure d'arc spéciales et des soufflages magnétiques éloignent l'arc des contacts pour l'éteindre rapidement.
Les stations 5G modernes utilisent de plus en plus de systèmes de secours par batterie LiFePO4. Ces produits chimiques génèrent des courants de court-circuit extrêmement élevés. Les disjoncteurs magnétiques hydrauliques gèrent ces scénarios grâce à des valeurs de capacité de coupure élevée. Ils éliminent en toute sécurité des failles massives sans panne catastrophique. Puisqu’il n’y a pas de bilame à refroidir, ces disjoncteurs peuvent être réinitialisés immédiatement après la suppression d’un défaut. Cette capacité de réinitialisation immédiate réduit considérablement le temps moyen de récupération lors de pannes critiques du réseau.
La mise en correspondance des spécifications spécifiques des disjoncteurs avec les résultats de fiabilité du réseau de télécommunications garantit des performances optimales du système. La principale considération consiste à sélectionner la courbe de déclenchement appropriée pour les charges de télécommunications. La temporisation d"un disjoncteur magnétique hydraulique est déterminée par la viscosité du fluide silicone à l"intérieur du Dashpot. Un fluide plus épais ralentit le noyau de fer, créant un délai plus long. Un liquide plus fin permet un voyage plus rapide.
Analysez le profil de charge : déterminez le courant constant exact et le courant d'appel de pointe de l'équipement radio connecté.
Sélectionnez la courbe de déclenchement : faites correspondre la viscosité du fluide à la charge. Les délais courts fonctionnent pour les unités de bande de base sensibles. Les délais moyens et longs gèrent les fortes sollicitations des redresseurs.
Vérifiez les valeurs nominales de tension : assurez-vous que le disjoncteur est explicitement conçu pour la tension CC maximale de l'installation de batteries, généralement 60 V CC ou 80 V CC pour un système nominal de 48 V.
Déterminez le facteur de forme : sélectionnez des bornes à puce pour les PDU remplaçables à chaud ou des supports à goujons pour les installations de jeux de barres permanentes.
Spécifiez les besoins en télémétrie : ajoutez des contacts auxiliaires pour la surveillance à distance du NOC.
Les ingénieurs doivent évaluer les courbes de retard courtes, moyennes et longues en fonction de l"équipement connecté. Les délais courts conviennent aux composants électroniques sensibles avec un appel minimal. Des courbes de retard moyen et long sont strictement nécessaires pour gérer les courants d"appel importants des têtes radio 5G, des alimentations à découpage et des redresseurs de télécommunications. La sélection d"une courbe trop rapide entraînera des faux déclenchements lors des séquences normales de démarrage de l"équipement. Cela va à l’encontre de l’objectif de la mise à niveau du dispositif de protection.
Les contraintes physiques dictent les choix de facteur de forme et de densité de rack. Les facteurs de forme standard des télécommunications vont des configurations unipolaires à multipolaires. Les connexions utilisent souvent des bornes à puce pour les conceptions de PDU remplaçables à chaud. D"autres nécessitent des variantes de montage enfichables ou sur goujons. Ces conceptions compactes sont essentielles pour s"adapter aux PDU à montage en rack 1U ou 2U à profil bas sans sacrifier la densité des ports. L’espace est toujours limité dans les boîtiers d’informatique de pointe.
La télémétrie à distance et la surveillance de l"état ne sont pas négociables pour les centres d"opérations réseau modernes. Les disjoncteurs doivent intégrer des interrupteurs auxiliaires et des contacts d"alarme. Ces interrupteurs internes changent d"état lorsque le disjoncteur se déclenche. Ils fournissent une télémétrie en temps réel au CNO. Cela permet aux opérateurs de faire immédiatement la distinction entre une panne de courant sur le réseau et un défaut de surintensité localisé. Il rationalise le processus de dépannage avant même qu’un technicien ne quitte le dépôt.
Le respect des normes faisant autorité garantit la sécurité et l’interopérabilité. Il est essentiel de faire la distinction entre UL 489 et UL 1077 dans les topologies de distribution d"énergie des télécommunications. Les disjoncteurs UL 489 peuvent servir de dispositif principal de protection contre les surintensités. Les appareils UL 1077 nécessitent une protection en amont. Les certifications internationales obligatoires incluent la conformité IEC/EN 60947-2, CCC et NEBS. NEBS niveau 3 est essentiel pour les équipements déployés dans les environnements de bureaux centraux.
Équilibrer les spécifications initiales des composants et la fiabilité opérationnelle à long terme nécessite une vision globale de la maintenance du réseau. Un disjoncteur magnétique hydraulique comporte des exigences techniques différentes de celles des disjoncteurs thermiques standard. La valeur vient de la prévention des expéditions de maintenance à distance. Un seul déplacement de camion empêché vers un site cellulaire au sommet d"une montagne justifie la spécification d"une protection magnétique de haute qualité sur l"ensemble de la PDU.
La durée de vie de l’équipement est directement liée à une protection précise contre les surintensités. Les équipements radio et bande de base sensibles 5G se dégradent lorsqu’ils sont exposés à des surintensités soutenues et de faible niveau que les disjoncteurs thermiques pourraient ignorer par temps froid. Les disjoncteurs magnétiques hydrauliques conservent leur seuil de déclenchement exact toute l’année. Ils coupent l’alimentation exactement au moment spécifié, protégeant ainsi les circuits internes des actifs télécoms de grande valeur.
Le temps moyen de récupération s’améliore considérablement. Lorsqu"un défaut survient et est résolu, les techniciens peuvent immédiatement réinitialiser le disjoncteur. Il n’y a pas de délai d’attente pour qu’un bilame refroidisse. Dans les scénarios de restauration d’urgence, chaque minute d’indisponibilité a un impact sur les accords de niveau de service. Les capacités de réinitialisation immédiate rationalisent le flux de travail de restauration pour les équipes de terrain.
La gestion des stocks bénéficie également de cette technologie. Étant donné que les disjoncteurs magnétiques hydrauliques ne nécessitent pas de calculs de déclassement en température, les ingénieurs peuvent standardiser sur moins de numéros de pièces. Un disjoncteur 20A fonctionne comme un disjoncteur 20A en Alaska et en Arizona. Cela réduit la complexité de l"inventaire des pièces de rechange conservé dans les dépôts de maintenance régionaux.
L’adoption de cette technologie nécessite de relever des défis physiques et techniques spécifiques. Le facteur le plus critique est la sensibilité à l’orientation. Le noyau de fer interne se déplace à travers le fluide silicone contre la force de gravité. Le montage du disjoncteur à l"envers ou à des angles importants modifie l"attraction gravitationnelle sur le noyau. Cela modifie directement les caractéristiques de déclenchement et la temporisation.
Risque de mise en œuvre | Stratégie d"atténuation de l"ingénierie |
|---|---|
Sensibilité à l"orientation | Préciser le plan de montage lors de l"approvisionnement ; aligner la conception des panneaux avec les exigences de gravité. |
Diaphonie magnétique | Appliquer un espacement physique ; utiliser un blindage magnétique intégré ; appliquer une légère marge de déclassement. |
Vibrations et chocs | Sélectionnez des unités MIL-SPEC ou résistantes aux vibrations avec amortissement renforcé. |
Autorisation de rénovation | Vérifiez l’alignement des jeux de barres et mesurez le dégagement en profondeur pour les boîtiers magnétiques plus profonds. |
Pour atténuer les risques d"orientation, les ingénieurs doivent spécifier le plan de montage exact lors de la phase d"approvisionnement. La conception des panneaux doit strictement respecter les exigences d"orientation du fabricant. Ne pas aligner correctement le disjoncteur compromettra la protection précise contre les surintensités pour laquelle il a été conçu. Consultez toujours la fiche technique du fabricant pour connaître les angles de montage acceptables.
La diaphonie magnétique présente un autre défi dans les installations à haute densité. Lorsque plusieurs disjoncteurs magnétiques sont étroitement serrés les uns à côté des autres dans des PDU 1U/2U, leurs champs magnétiques peuvent interagir. Cette interaction peut abaisser légèrement le seuil de déclenchement des unités voisines. Cela les fait trébucher prématurément sous de lourdes charges. Les stratégies d"atténuation comprennent l"application d"un espacement physique approprié entre les disjoncteurs. Les ingénieurs peuvent spécifier des disjoncteurs fabriqués avec un blindage magnétique intégré.
Les vibrations et les chocs dans les environnements distants affectent les performances. Les environnements à fortes vibrations, tels que les enceintes montées à proximité des voies ferrées, des zones industrielles lourdes ou des tours sujettes au vent, agitent le mécanisme interne et le fluide. Sélectionnez des disjoncteurs avec des valeurs MIL-SPEC spécifiques ou des valeurs de vibrations élevées. Ces unités robustes sont dotées de ressorts internes renforcés et de mécanismes d"amortissement conçus spécifiquement pour les boîtiers de télécommunications difficiles.
L"intégration avec les PDU existantes nécessite une planification minutieuse. La modernisation d"anciennes armoires de télécommunications avec de nouvelles unités hydrauliques magnétiques implique la vérification de la compatibilité des bornes et de l"alignement des jeux de barres. La clairance physique doit être mesurée avec précision. Les unités magnétiques hydrauliques présentent parfois des profils de boîtier plus profonds que les disjoncteurs thermiques existants qu"elles remplacent. Assurez-vous que les portes de l"armoire peuvent se fermer complètement après l"installation.
Les disjoncteurs magnétiques hydrauliques sont devenus la solution de protection de circuit privilégiée pour les infrastructures de télécommunications modernes, les stations de base 5G, les réseaux haut débit et les installations informatiques de pointe. Leurs performances de déclenchement indépendantes de la température, leur capacité de protection CC supérieure et leur fiabilité à long terme aident les opérateurs de réseau à réduire les déclenchements intempestifs, à améliorer la disponibilité du système et à maintenir un fonctionnement continu dans des environnements exigeants.
Pour garantir la meilleure protection à vos systèmes électriques de télécommunications, tenez compte des recommandations suivantes :
Sélectionnez des disjoncteurs magnétiques hydrauliques avec la courbe de déclenchement, la tension nominale CC et la capacité de coupure appropriées pour votre application.
Vérifiez la conformité aux normes NEBS, UL, CEI et autres normes industrielles pour garantir une fiabilité de niveau opérateur.
Examinez l"orientation de montage, la disposition des panneaux et les conditions environnementales avant l"installation pour maximiser les performances du disjoncteur.
Validez les performances des disjoncteurs grâce à des tests environnementaux et à une vérification des applications réelles avant un déploiement à grande échelle.
Avec des années d'expérience dans la technologie de protection des circuits et les solutions de distribution d'énergie électrique, CHINEHOW est devenu un fabricant de confiance de disjoncteurs magnétiques hydrauliques, de disjoncteurs thermiques, d'interrupteurs à bascule et de produits de protection électrique personnalisés pour les clients du monde entier. Soutenu par une recherche et un développement avancés, une fabrication de précision, une gestion complète de la qualité et des normes de certification internationales strictes, CHINEHOW propose des produits hautement fiables destinés aux télécommunications, à l'automatisation industrielle, aux énergies renouvelables, aux transports, à la marine et aux applications d'énergie critique.
Des disjoncteurs magnétiques hydrauliques pour les systèmes de télécommunications de qualité opérateur aux solutions personnalisées de protection de circuits pour les environnements industriels exigeants, CHINEHOW fournit une assistance technique professionnelle, des conseils en applications, une personnalisation de produits et des services techniques mondiaux fiables. En combinant une technologie innovante avec une vaste expertise industrielle, CHINEHOW aide ses clients à améliorer la sécurité électrique, à améliorer la fiabilité des équipements et à construire des systèmes de distribution d'énergie résilients pour un succès opérationnel à long terme.
R : Déclenchement des disjoncteurs thermiques en fonction de la chaleur générée par le courant traversant un bilame. Ils sont très sensibles aux températures ambiantes. Les disjoncteurs magnétiques hydrauliques utilisent un Dashpot rempli de liquide et une bobine magnétique. Ils se déclenchent uniquement sur la base du flux magnétique induit par le courant. Cela les rend totalement indépendants des fluctuations de température ambiante dans les boîtiers de télécommunications.
R : Non, ils ne dégradent pas. Leur mécanisme de déclenchement repose entièrement sur la force magnétique plutôt que sur l’accumulation de chaleur. Ils maintiennent un courant nominal de 100 %, même en cas de chaleur extrême. Cela évite les déclenchements intempestifs couramment rencontrés avec les disjoncteurs thermiques dans les stations de base 5G extérieures pendant les mois d"été.
R : Ils sont conçus pour relever les défis spécifiques de l’alimentation CC, notamment la suppression efficace des arcs CC. Ils fournissent des points de déclenchement très précis qui protègent les appareils électroniques de télécommunication sensibles. Leur stabilité en température garantit un fonctionnement fiable dans les environnements inconditionnés où les systèmes 48 V CC sont généralement déployés.
R : Les disjoncteurs UL 489 sont certifiés pour la protection des circuits de dérivation et agissent comme dispositif de protection primaire autonome dans un circuit. Les disjoncteurs UL 1077 sont reconnus comme protecteurs supplémentaires. Ils offrent une protection ciblée des équipements mais nécessitent légalement un dispositif UL 489 en amont du chemin d"alimentation pour gérer les courts-circuits catastrophiques.
R : Non. Le noyau de fer interne se déplace dans le fluide contre la gravité. Le montage du disjoncteur à des angles incorrects modifie l"attraction gravitationnelle sur le noyau. Cela modifie le temps de trajet et les caractéristiques. Ils doivent être montés dans l’orientation spécifique pour laquelle ils ont été calibrés par le fabricant.
R : Lorsqu"ils sont montés étroitement ensemble, les champs magnétiques des disjoncteurs adjacents peuvent interagir. Cette diaphonie peut abaisser artificiellement le seuil de déclenchement d"un disjoncteur voisin, provoquant un déclenchement prématuré. Évitez cela en utilisant un espacement physique, un blindage magnétique intégré ou en appliquant une légère marge de déclassement lors de la conception du panneau.
