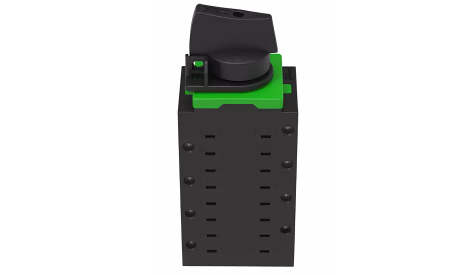

Commutateur de transfert isolé fait référence à son rôle dans le circuit, c'est-à-dire que l'interrupteur de sectionnement dans le circuit peut être un interrupteur à couteau, mais il peut aussi s'agir d'un interrupteur de transfert ou même d'un disjoncteur.
Quel est le principe de fonctionnement du commutateur de transfert isolé photovoltaïque ?
Quelles sont les fonctions du commutateur de transfert isolé ?
Quelle est la plage de fonctionnement du Commutateur de transfert isolé?
1) Lors de l'installation d'un système photovoltaïque, si l'installateur ne coupe pas d'abord l'entrée de la carte de batterie et de l'onduleur, l'alimentation CC sera connectée au côté CC de l'onduleur lors du câblage et du branchement des bornes CC, ce qui provoquer un choc électrique personnel et une panne de l'onduleur.Dommages au contrôleur et à l'équipement principal ;
(2) Dans la centrale photovoltaïque, l'onduleur est le 'centre central'.Afin d'assurer un temps de production d'énergie suffisant, l'onduleur n'a pas de bouton marche-arrêt.Tant qu'il y a de la lumière (même par temps de pluie), les panneaux peuvent produire de l'électricité.Le convertisseur fonctionne automatiquement.Cependant, cela pose également un problème.Lors du remplacement ou de la réparation de l'onduleur, même si le côté AC a été déconnecté par le disjoncteur AC installé, le côté DC est toujours alimenté.Dans ce cas, si l'onduleur ne peut pas isoler le courant continu du panneau de batterie, il provoquera facilement un choc électrique et des dommages matériels.
1. Après l'ouverture, établissez un espace d'isolation fiable et séparez l'équipement ou les lignes qui doivent être réparés de l'alimentation électrique avec un point de déconnexion évident pour assurer la sécurité du personnel et de l'équipement de maintenance.
2. Selon les besoins de fonctionnement, changez la ligne.
3. Il peut être utilisé pour diviser et fermer les petits courants dans la ligne, tels que le courant de charge des traversées, des barres omnibus, des connecteurs et des câbles courts, le courant capacitif des condensateurs d'égalisation de commutateur, le courant de circulation lorsque les barres omnibus doubles sont commutées, et le courant d'excitation des transformateurs de tension.Attendre.
4. Selon les conditions spécifiques de différents types de structure, il peut être utilisé pour diviser et combiner le courant d'excitation à vide d'un transformateur avec une certaine capacité.
Indique généralement la plage de fonctionnement admissible du sectionneur
1. Fermez normalement le transformateur de tension et le parafoudre.
2. Tirez et fermez le jeu de barres à vide de 220 kV.
3. Le point neutre du transformateur lorsqu'il n'y a pas de défaut à la terre dans le réseau électrique tirant.
4. Tirez et fermez le courant de dérivation à travers l'interrupteur ou la fermeture de l'isolateur.
5. Interrupteur d'isolement vertical extérieur à trois voies à séparation et fermeture, transformateur à vide avec tension d'appel de 220 kV et plus, courant d'excitation n'excédant pas 2 A et ligne à vide avec courant capacitif n'excédant pas 5 A.
Le triple sectionneur extérieur de 6,10 kV tire et ferme un courant de charge ne dépassant pas 15 A.
L'interrupteur d'isolement de 7,10 kV tire dans un courant d'égalisation de boucle ne dépassant pas 70 A.
